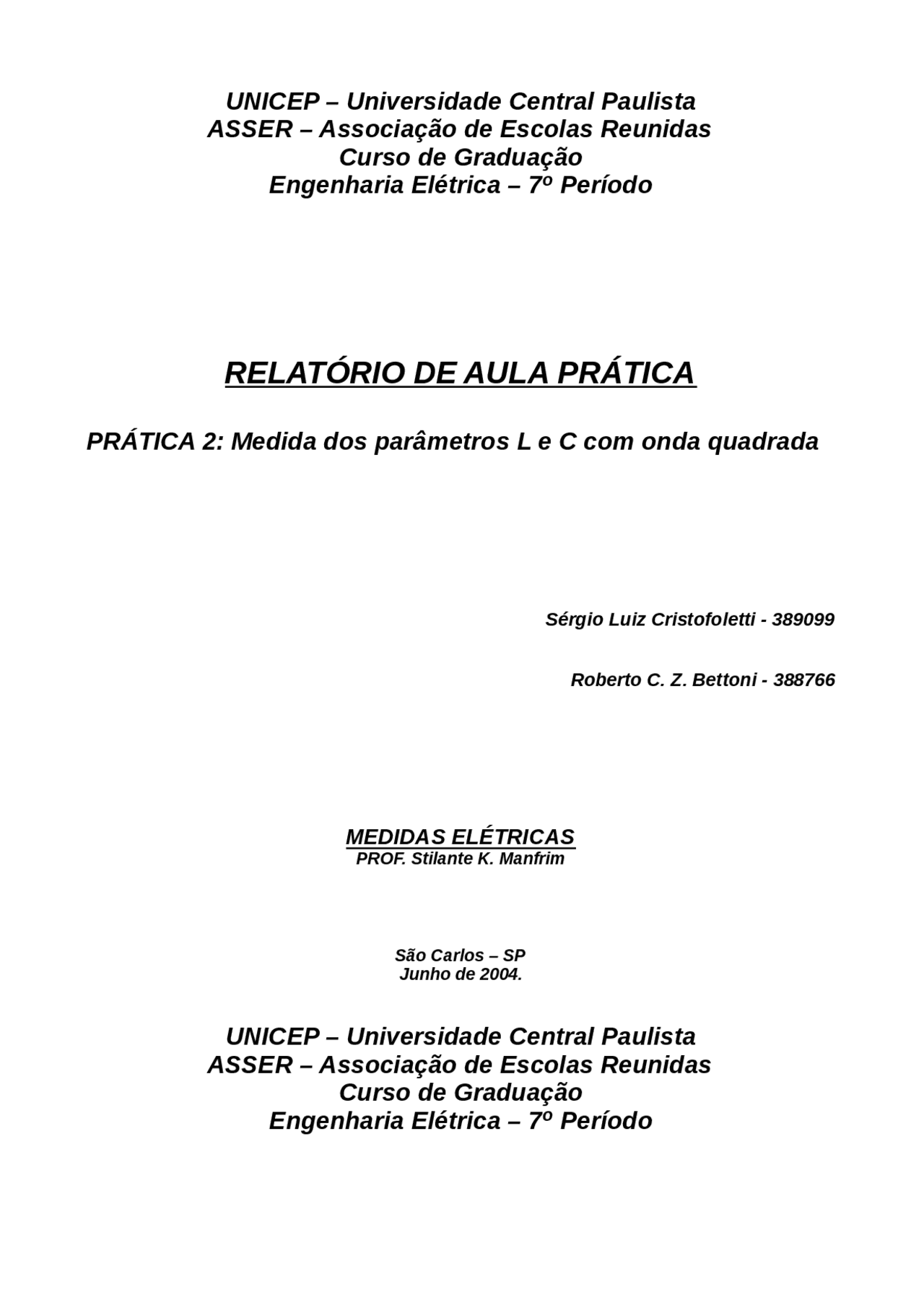

UNICEP – Universidade Central Paulista
ASSER – Associação de Escolas Reunidas
Curso de Graduação
Engenharia Elétrica – 7o Período
RELATÓRIO DE AULA PRÁTICA
PRÁTICA 2: Medida dos parâmetros L e C com onda quadrada
Sérgio Luiz Cristofoletti - 389099
Roberto C. Z. Bettoni - 388766
MEDIDAS ELÉTRICAS
PROF. Stilante K. Manfrim
São Carlos – SP
Junho de 2004.
UNICEP – Universidade Central Paulista
ASSER – Associação de Escolas Reunidas
Curso de Graduação
Engenharia Elétrica – 7o Período
pf3
pf4
pf5
pf8

Pré-visualização parcial do texto

Baixe Medidas elétricas e outras Notas de estudo em PDF para Eletrônica, somente na Docsity!

UNICEP – Universidade Central Paulista

ASSER – Associação de Escolas Reunidas

Curso de Graduação

Engenharia Elétrica – 7 o^ Período

RELATÓRIO DE AULA PRÁTICA

PRÁTICA 2: Medida dos parâmetros L e C com onda quadrada

Sérgio Luiz Cristofoletti - 389099

Roberto C. Z. Bettoni - 388766

MEDIDAS ELÉTRICAS

PROF. Stilante K. Manfrim

São Carlos – SP Junho de 2004.

UNICEP – Universidade Central Paulista

ASSER – Associação de Escolas Reunidas

Curso de Graduação

Engenharia Elétrica – 7 o^ Período

RELATÓRIO DE AULA PRÁTICA

PRÁTICA 2: Medida dos parâmetros L e C com onda quadrada

Sérgio Luiz Cristofoletti - 389099

Roberto C. Z. Bettoni - 388766

MEDIDAS ELÉTRICAS

PROF. Stilante K. Manfrim

São Carlos – SP Junho de 2004

Sumário

1 Princípio do método de medição.................................................................................. 4 1.1 Medição de Indutâncias................................................................................................ 4 1.2 Medição de capcitâncias.............................................................................................. 5 2 Procedimento Experimental.......................................................................................... 5 2.1 Objetivos....................................................................................................................... 6 2.2 Materiais....................................................................................................................... 6 2.3 Método.......................................................................................................................... 6 2.3.1 Medição de Indutância.................................................................................................. 6 2.3.2 Medição de Capacitância............................................................................................. 6

1 Princípio do método de medição

1.1. Medição de Indutâncias

Considera-se o circuito constituído pela associação série de um resistor e de um

indutor, alimentados por um gerador de onda quadrada. Para efeito de análise, tal circuito será

representado pelo modelo da Figura 1, onde R i é a resistência interna do gerador, RL é a

resistência própria do indutor e R é uma resistência conhecida. Seja T/2 o semi-período da

onda quadrada. A constante de tempo do circuito é igual a:

com:

Se T/2 >> τ , a corrente i(t) tem a forma indicada na Figura 2, como se verifica

facilmente. Em conseqüência, o valor de pico a pico da tensão nos terminais de R será:

Diminuindo-se o período T da onda quadrada (ou aumentado-se sua freqüência) até

que T < τ , uma vez atingido o regime permanente, a corrente i(t) , e a tensão V , passa a ter o

aspecto indicado na Figura 3. Esta corrente é dada pelas seguintes expressões:

Fazendo o desenvolvimento das expressões acima conforme descrito nas notas de aula, chegaremos em:

Lembrando que o parâmetro L somente pode ser obtido pela expressão acima se satisfizermos a condição: Vp2 = ½. Vp

1.2. Medição de capcitâncias

2 Procedimento Experimental

1.3. Medição de Indutância

Valores medidos com multímetro: L1=1,83mH; L2=1,66mH; L 250 espiras=1,17mH Valores medidos pelo experimento: Ver última coluna da tabela abaixo

L1: 979 21,8 10,8 10,2 1036,59 35,79 5,1 270k 2,05mH

L2: 979 21,0 10,8 10,0 1057,32 57,32 5,0 264k 1,82mH

L3: 979 3,7 10,8 10,4 1016,65 33,95 5,2 393k 1,17mH

1.4. Medição de Capacitância

VALOR NOMINAL DO CAPACITOR MEDIDO: 100nF VALOR MEDIDO COM O INSTRUMENTO: 115nF VALOR MEDIDO PELO EXPERIMENTO: 116nF

458K INFIN. 10,2 10 ZERO 458K 5,0 8,532K 116 n F

4 Conclusão

O método de medição de parâmetros L e C com onda quadrada (transitório repetido) é satisfatoriamente preciso e exato de modo que vem a ser muito útil na eventualidade de uma indisponibilidade de instrumentação para medição de indutores e capacitores.

5 Bibliografia

  1. Notas de Aula e Apostilas: ENE-010; Medidas Elétricas; 7° Per. Eng. Elétrica / UNICEP; Prof. Stilante K. Manfrim
  2. Boylestad; Introdução à análise de circuitos; 8 edição; Prentice Hall / LTC; 2001
  3. Boylestad; Nashelsky; Dispositivos eletrônicos e Teoria de Circuitos 6 o^ edição; Prentice Hall / LTC; 1999
