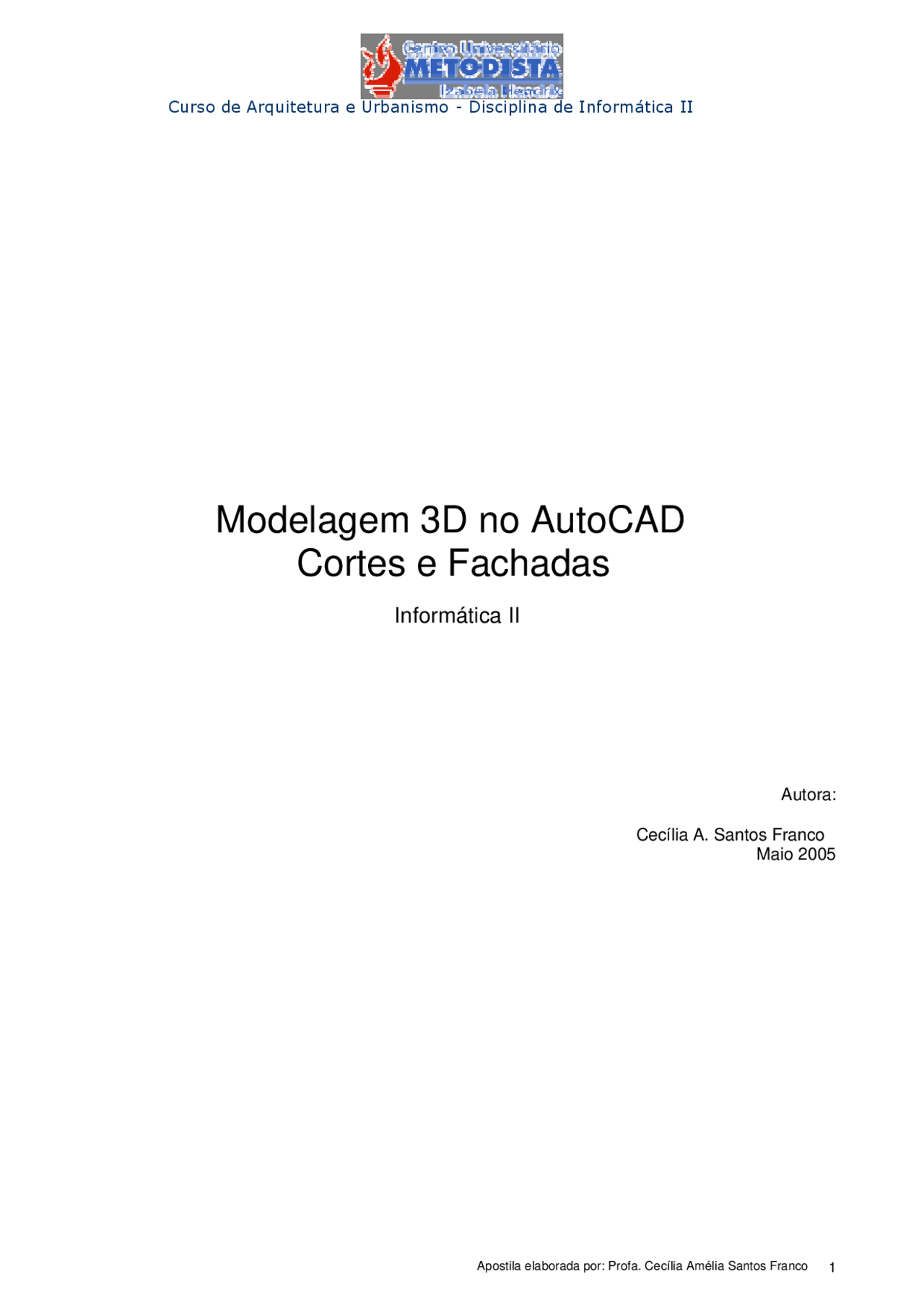

Modelagem 3D no AutoCAD
Cortes e Fachadas
Informática II
Autora:
Cecília A. Santos Franco Maio 2005
Modelagem 3D com sólidos para geração de Cortes e Fachadas
Após a modelagem 3D da edificação, com todos os detalhes do projeto, vamos gerar cortes e fachadas.
Modelo 3D da residência
Em seguida vamos entrar no espaço de Layout do AutoCAD para gerar as fachadas.
Para recordar o uso do Layout, veja o Apêndice 1.
Continuando o exercício:
Vamos criar um novo layer com o nome de VP e colocá-lo como corrente.
Clicando na aba Layout1, entramos no Paper Space, e a caixa de diálogo “Page Setup Manger” abaixo é mostrada (somente para usuários do AutoCAD 2005), em outras versões do AutoCAD a caixa de diálogo “Page Setup” é mostrada. (ver figura na página 3), abaixo:
1 – Escolha a impressora configurada em seu sistema 2 – Escolha o tamanho do papel 3 – Escolha o estilo de penas para plotagem configurada anteriormente. Para configurar penas
clique no botão ., na área de “Plot style table (pen assignments)” 4 – A escala para impressão no layout será sempre 10:1, para desenhos em centímetros. Dê Ok, e na caixa seguinte close.
Note que um viewport foi criado no layer corrente VP, e estamos vendo o modelo desenhado no Model Space.
Command: _solprof Select objects: Selecione todos os objetos 3D modelados na tela.
Select objects: Dê Enter.
Display hidden profile lines on separate layer? [Yes/No]
Project profile lines onto a plane? [Yes/No]
Delete tangential edges? [Yes/No]
Como resultado, dois novos layers são criados, PV-xxx que contém as linhas da fachada, e PH- xxx que contém as linhas tracejadas escondidas. Vamos apagar o conteúdo do layer PH-xxx. Esta é a fachada, mostrada ainda no layout.
Vamos entrar na aba Model. Escolha uma vista de perspectiva isométrica e o zoom extents, e verá a fachada frontal ainda no plano de desenho XZ. Podemos colocá-la no plano XY usando o comando Rotate 3D (Menu .Modify > 3D Operations > Rotate 3D).
Vamos girar a fachada em torno do eixo X, com uma rotação de - 90 graus (sar a regra da mão direita para ver o sinal do ângulo):
Regra da mão direita:
Use a regra da mão direita para determinar a direção positive da rotação em torno de um eixo no espaço 3D. Direcione seu polegar direito na direção positive do eixo em torno do qual seu objeto irá girar e dobre os outros dedos. O sentido de fechamento dos dedos indica a direção positiva de rotação, ou seja, o angulo com sinal +.
Command: _rotate3d Current positive angle: ANGDIR=counterclockwise ANGBASE=
Select objects: selecione a fachada
Select objects: Enter
Specify first point on axis or define axis by [Object/Last/View/Xaxis/Yaxis/Zaxis/2points]: X Specify a point on the X axis <0,0,0>: clique o ponto inferior esquerdo na fachada. Specify rotation angle or [Reference]: -
Agora vamos explodir este desenho que por enquanto é um bloco, para mudarmos as espessuras de linhas e colocar hachuras para uma melhor apresentação da fachada.
Fazendo um Corte
Vamos escolher o local onde passará o plano de corte no modelo. Vamos traçar uma linha de indicação do Corte AA em planta.
Vamos criar um novo layer com o nome de Corte e colocá-lo como corrente. Usando o comando
Section , vamos cortar o modelo no plano indicado. O resultado será o desenho de uma seção, no layer corrente Corte.
Command: _section Select objects: Selecione todo o modelo 3D Select objects: Enter Specify first point on Section plane by [Object/Zaxis/View/XY/YZ/ZX/3points] <3points>: Indique o primeiro ponto do plano de corte. Specify second point on plane: Indique o segundo ponto do plano de corte. Specify third point on plane: Indique o terceiro ponto do plano de corte, com uma coordenada relativa em Z (@0,0,9).
Uma seção é desenhada no layer Corte:
Agora vamos retirar a parte do modelo que está na frente do sentido de visualização do corte.
Usaremos o comando Slice , selecionando o mesmo plano de corte e escolhendo a parte que será visível atrás da seção do corte, para ser mantida. Tudo que não será visto poserá ser apagado
Command: _slice Select objects: Selecione todo o modelo 3D. Select objects: Enter Specify first point on Section plane by [Object/Zaxis/View/XY/YZ/ZX/3points] <3points>: Indique o primeiro ponto do plano de corte. Specify second point on plane: Indique o segundo ponto do plano de corte. Specify third point on plane: Indique o terceiro ponto do plano de corte, com uma coordenada relativa em Z (@0,0,9).
Specify a point on desired side of the plane or [keep Both sides]: Clique no Endpoint 1 indicado na figura acima.
O resultado é mostrado na figura abaixo, apagar os objetos que não forem necessários, que se encontram na parte que não será vista por se encontrar atrás do sentido de visualização do corte.
Endpoint
Acione o comando “Setup Profile” , na barra de ferramentas “Solids”:
Command: _solprof Select objects: Selecione todos os objetos 3D modelados na tela.
Select objects: Dê Enter.
Display hidden profile lines on separate layer? [Yes/No]
Project profile lines onto a plane? [Yes/No]
Delete tangential edges? [Yes/No]
Como resultado, dois novos layers são criados, PV-xxx que contém as linhas da fachada, e PH- xxx que contém as linhas tracejadas escondidas. Vamos apagar o conteúdo do layer PH-xxx. Esta é a vista, mostrada ainda no layout, somente com os layers Corte e PV-xxx visíveis:
Vamos entrar na aba Model. Escolha uma vista de perspectiva isométrica e o zoom extents, e verá o corte ainda no plano de desenho XZ. Podemos colocá-la no plano XY usando o comando Rotate 3D (Menu .Modify > 3D Operations > Rotate 3D).
Primeiramente vamos colocar a parte cortada (section, no layer Corte) e a parte vista (layer PV- xxx) no mesmo ponto em Y do plano XZ, pois quando geramos a seção ela foi colocada sobre os pontos do plano de corte escolhido, mas quando geramos o profile no layout, a vista PV é automaticamente colocada no ponto de coordenada 0 em Y. Vamos mover todos os objetos da seção do ponto 1 para o ponto Y=0.
Agora vamos girar o corte em torno do eixo X, com uma rotação de -90 graus (sar a regra da mão direita para ver o sinal do ângulo):
Command: _rotate3d Current positive angle: ANGDIR=counterclockwise ANGBASE=
Select objects: selecione os objetos do corte.
Select objects: Enter
Specify first point on axis or define axis by [Object/Last/View/Xaxis/Yaxis/Zaxis/2points]: X Specify a point on the X axis <0,0,0>: clique o ponto Y=0 do corte. Specify rotation angle or [Reference]: -
Ponto com Y=
Ponto 1
Ponto com Y=
