Rede Industrial: DeviceNet e Profibus, Manuais, Projetos, Pesquisas de Redes Sem Fios

Faculdade SENAI de Tecnologia Ambiental (SENAI)Redes Sem Fios

Este documento fornece informações detalhadas sobre duas redes industriais populares, devicenet e profibus. Ele aborda a arquitetura, topologia, componentes, cálculos de distância máxima de cabos, processo de arbitragem, pontos fortes e fracos de cada rede, além de fornecer uma comparação entre elas. Além disso, o documento aborda o sistema scada e sua importância na qualidade e redução de custos operacionais.

Tipologia: Manuais, Projetos, Pesquisas

2021

Compartilhado em 18/02/2021

rodrigo-grando-8 🇧🇷

2 documentos

1 / 62

Esta página não é visível na pré-visualização

Não perca as partes importantes!

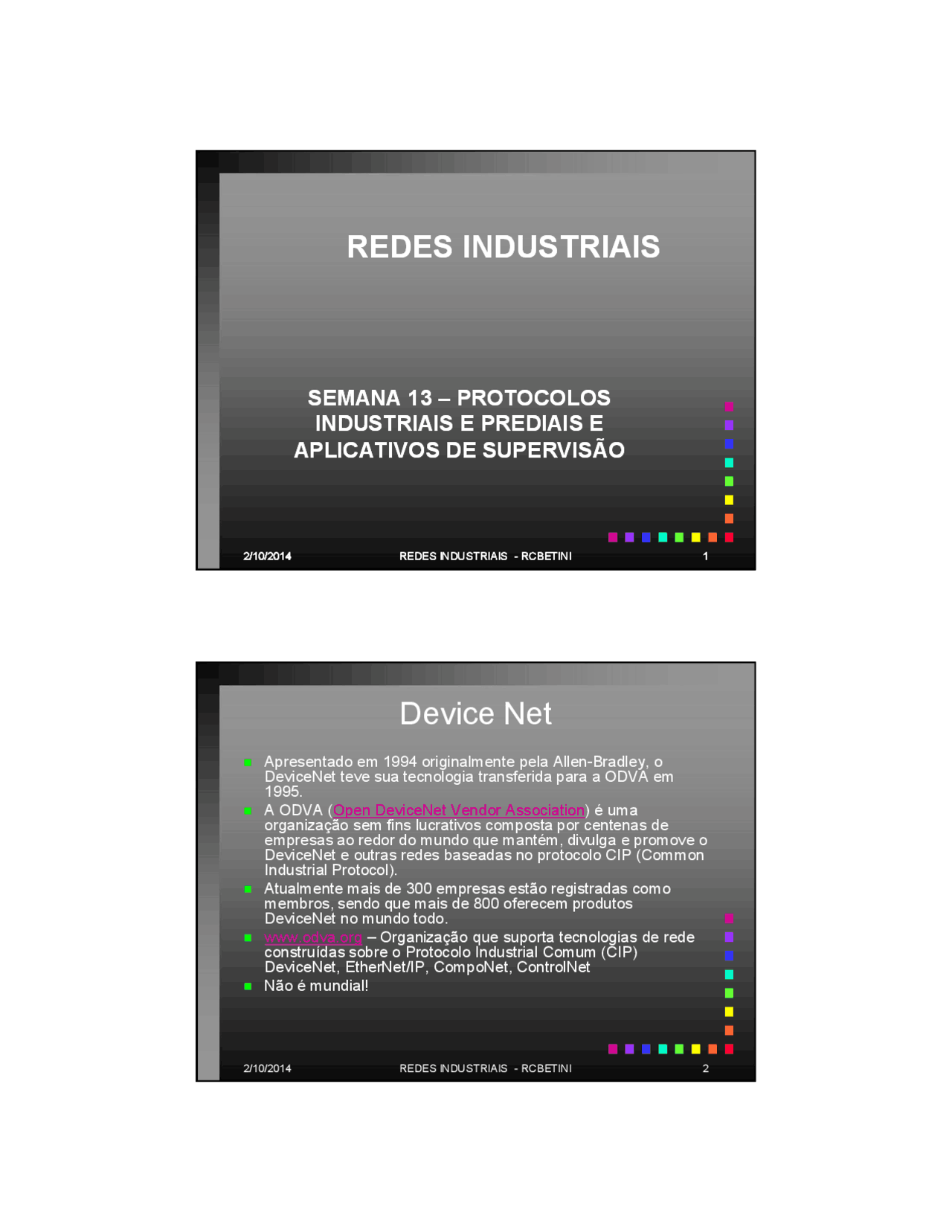

2/10/2014 1REDES INDUSTRIAIS - RCBETINI2/10/2014 1REDES INDUSTRIAIS - RCBETINI2/10/2014 1REDES INDUSTRIAIS - RCBETINI2/10/2014 1REDES INDUSTRIAIS - RCBETINI2/10/2014 12/10/2014 12/10/2014 1

REDES INDUSTRIAISREDES INDUSTRIAIS

SEMANA 13 SEMANA 13 –– PROTOCOLOS PROTOCOLOS

INDUSTRIAIS E PREDIAIS E INDUSTRIAIS E PREDIAIS E

APLICATIVOS DE SUPERVISÃOAPLICATIVOS DE SUPERVISÃO

2/10/2014 2REDES INDUSTRIAIS - RCBETINI

Device Net

Apresentado em 1994 originalmente pela Allen-Bradley, o

DeviceNet teve sua tecnologia transferida para a ODVA em

1995.

A ODVA (Open DeviceNet Vendor Association) é uma

organização sem fins lucrativos composta por centenas de

empresas ao redor do mundo que mantém, divulga e promove o

DeviceNet e outras redes baseadas no protocolo CIP (Common

Industrial Protocol).

Atualmente mais de 300 empresas estão registradas como

membros, sendo que mais de 800 oferecem produtos

DeviceNet no mundo todo.

www.odva.org – Organização que suporta tecnologias de rede

construídas sobre o Protocolo Industrial Comum (CIP)

DeviceNet, EtherNet/IP, CompoNet, ControlNet

Não é mundial!

Descubra Manuais, Projetos, Pesquisas de Redes Sem Fios Faculdade SENAI de Tecnologia Ambiental (SENAI)

Documentos relacionados

tipos de cabos para rede profibus, contronet, devicenet

Profibus tec 2009

(1)

Trabalho DeviceNet

(2)

Configuração de Redes Industrial: DeviceNet e EtherNet/IP com Rockwell Automation

Manual rede profibus

manual comunicação rede devicenet

profibus

Redes industriais - tutorial devicenet

(1)

Pré-visualização parcial do texto

Baixe Rede Industrial: DeviceNet e Profibus e outras Manuais, Projetos, Pesquisas em PDF para Redes Sem Fios, somente na Docsity!

2/10/20142/10/20142/10/20142/10/20142/10/20142/10/20142/10/2014 REDES INDUSTRIAISREDES INDUSTRIAISREDES INDUSTRIAISREDES INDUSTRIAIS - RCBETINI- RCBETINI- RCBETINI- RCBETINI 1111111

REDES INDUSTRIAISREDES INDUSTRIAIS

SEMANA 13SEMANA 13 –– PROTOCOLOSPROTOCOLOS

INDUSTRIAIS E PREDIAIS EINDUSTRIAIS E PREDIAIS E

APLICATIVOS DE SUPERVISÃOAPLICATIVOS DE SUPERVISÃO

Device Net

 Apresentado em 1994 originalmente pela Allen-Bradley, o

DeviceNet teve sua tecnologia transferida para a ODVA em

 A ODVA (Open DeviceNet Vendor Association) é uma

organização sem fins lucrativos composta por centenas de

empresas ao redor do mundo que mantém, divulga e promove o

DeviceNet e outras redes baseadas no protocolo CIP (Common

Industrial Protocol).

 Atualmente mais de 300 empresas estão registradas como

membros, sendo que mais de 800 oferecem produtos

DeviceNet no mundo todo.

 www.odva.org – Organização que suporta tecnologias de rede

construídas sobre o Protocolo Industrial Comum (CIP)

DeviceNet, EtherNet/IP, CompoNet, ControlNet

 Não é mundial!

2/10/2014 REDES INDUSTRIAIS - RCBETINI 3

Device Net

 DeviceNet é um rede digital, multi-drop

para conexão entre sensores,

atuadores e sistema de automação

industrial em geral.

 Ela foi desenvolvida para ter máxima

flexibilidade entre equipamentos de

campo e interoperabilidade entre

diferentes vendedores.

Device Net : Classifica-se como Device Bus – Alta velocidade,

comunicação a nível de byte, comunicação com equipamentos

discretos e analógicos, possui alto poder de diagnóstico com os

devices de rede.

2/10/2014 REDES INDUSTRIAIS - RCBETINI 7

Rede Device Net  Pode conter até 64 dispositivos onde cada disposito ocupa um nó na rede.  Endereçados de 0 a 63  A Camada MAC usa o CSMA (Carrier Sense Multiple Access with bit wise Arbitration)

Exemplo de Rede Device Net - O mecanismo de

comunicação é peer to peer com prioridade. O esquema de arbitragem é

herdado do protocolo CAN e se realiza bit a bit.

2/10/2014 REDES INDUSTRIAIS - RCBETINI 9

Aplicações Device Net

Características da Rede Device Net

 Topologia baseada em tronco principal com ramificações.

 O tronco principal deve ser feito com o cabo DeviceNet

grosso.

 As ramificações com o cabo DeviceNet fino ou chato.

 Cabos similares podem ser usados desde que suas

características elétricas e mecânicas sejam compatíveis

com as especificações dos cabos padrão DeviceNet.

 Permite o uso de repetidores, bridges, roteadores e gateways.

 Suporta até 64 nós, incluindo o mestre, endereçados de 0 a 63

(MAC ID).

 Cabo com 2 pares: um para alimentação de 24V e outro para

comunicação.

 Inserção e remoção à quente, sem necessidade de desconectar

a alimentação da rede.

 Suporte para equipamentos alimentados pela rede em 24V ou

com fonte própria.

 Uso de conectores abertos ou selados.

 Proteção contra inversão de ligações e curto-circuito.

2/10/2014 REDES INDUSTRIAIS - RCBETINI 13

Caixa de Conexão Aberta e Conexão Selada

A partir de cada dropline vários dispositivos

podem ser ligados em daisy chain.

2/10/2014 REDES INDUSTRIAIS - RCBETINI 15

Cabos: Há 4 tipos de cabos padronizados: o grosso, o médio, o fino e o chato. É mais comum o uso do cabo grosso para o tronco e do cabo fino para as derivações.

2/10/2014 REDES INDUSTRIAIS - RCBETINI 19

E x emp l o : C á l c u l o d a d e r i v a ç ã o c u m u l a t i v a

2/10/2014 REDES INDUSTRIAIS - RCBETINI 21

E x emp l o : C á l c u l o d a d i s t â n c i a m á x i m a d o s

c a b o s

Cálculo da distância Máxima dos cabos

 Derivação 1: Não é considerada porque seu

comprimento é menor que a distância da

linha tronco para o resistor de terminação

(1.5 m).

 Derivação 2: É considerada, já que 5 > 1,5 +

 Derivação 3: Não é considerada.

 Distância máxima dos cabos = (5 m + 50 m +

12 m) = 67 metros.

2/10/2014 REDES INDUSTRIAIS - RCBETINI 25

Cálculo de queda de tensão numa rede DeviceNet

Comprimento do segmento de rede x corrente máxima para

fonte única

2/10/2014 REDES INDUSTRIAIS - RCBETINI 27

E x emp l o: Posicionamento da Fonte de Alimentação

E x emp l o: Posicionamento da Fonte de

Alimentação

 Vamos determinar se a fonte de alimentação está sobrecarregada ou não:  1) Somatório das correntes dos dispositivos da Seção 1: (1,10 + 1,25 + 0,50) = 2,  2) Somatório das correntes dos dispositivos da Seção 2: (0,25 + 0,25 + 0,25) = 0,  3) O comprimento da seção 1 é de 86 metros. Consultando a tabela para 100 metros verificamos que a corrente máxima permitida é de 2,93 A.  O comprimento da seção 2 é de 158 metros. Consultando a tabela para 160 metros encontramos 1,89 A.  Logo, toda a rede está operacional.

2/10/2014 REDES INDUSTRIAIS - RCBETINI 31

Formato do Frame de Dados

Processo de Arbitragem - o valor do identificador da mensagem 3 tem

um menor valor binário e portanto uma maior prioridade que as demais

mensagens.

2/10/2014 REDES INDUSTRIAIS - RCBETINI 33

Modelo de rede - Utiliza paradigma

Produtor/Consumidor que suporta vários

modelos de rede.

Produtor/Consumidor

 O Dado é identificado pelo seu conteúdo.

 A mensagem não necessita explicitar o

endereço da fonte e destino dos dados.

 Também não existe o conceito de mestre.

 Qualquer nodo pode iniciar um processo de

transmissão.

 Este modelo permite gerar todos os demais:

Modelo Mestre/Escravo

2/10/2014 REDES INDUSTRIAIS - RCBETINI 37

Protocolo DeviceNet

Conectores - Há três tipos básicos de

conectores: o aberto, o selado mini e o selado

micro.

O uso de um ou de outro depende da

conveniência e das características do

equipamento ou da conexão.

2/10/2014 REDES INDUSTRIAIS - RCBETINI 39

Conector Aberto, Selado Mini e Selado Micro Ligação dos Resistores de Terminação
