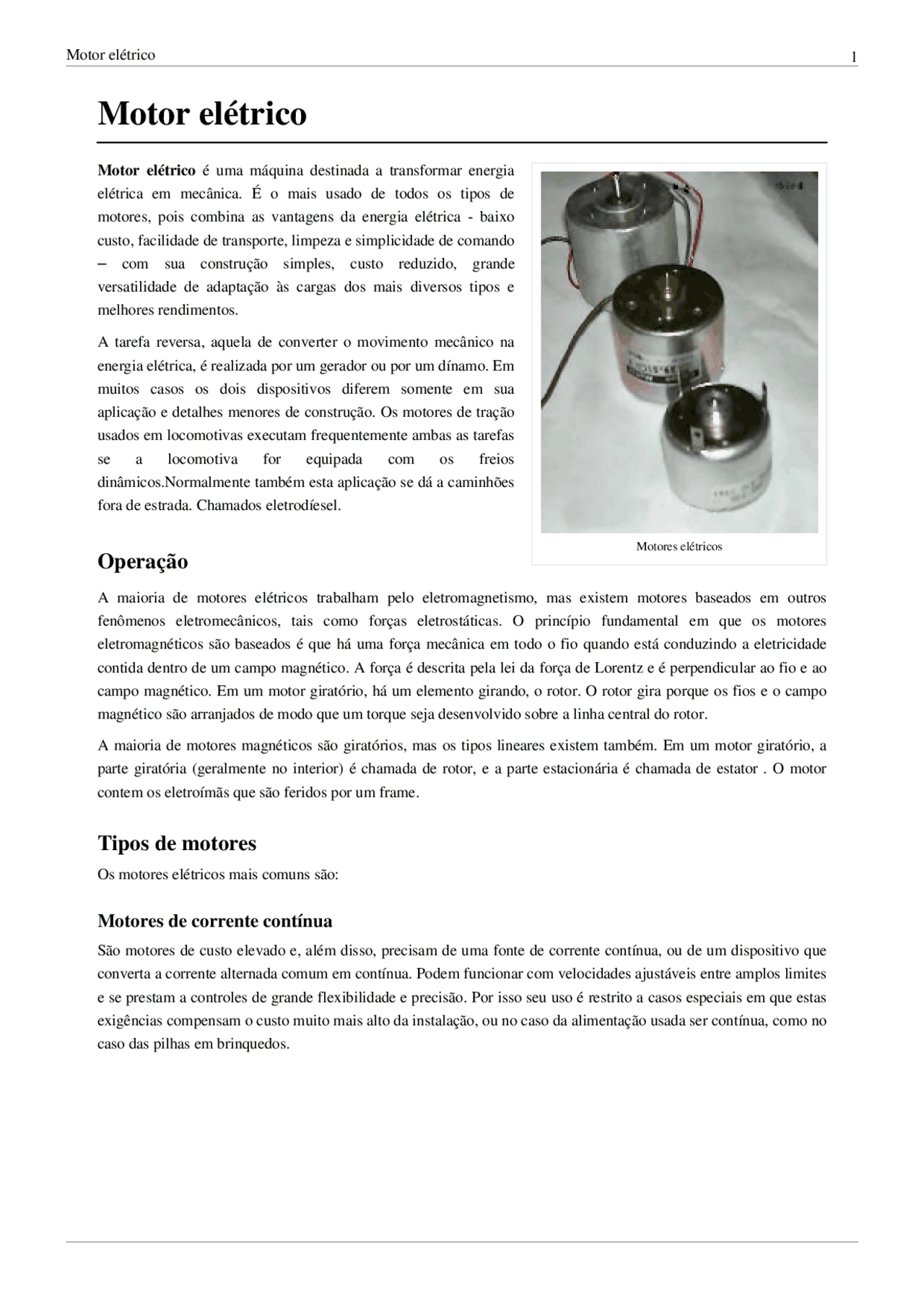

Motor elétrico
Motores elétricos
Motor elétrico é uma máquina destinada a transformar energia elétrica em mecânica. É o mais usado de todos os tipos de motores, pois combina as vantagens da energia elétrica - baixo custo, facilidade de transporte, limpeza e simplicidade de comando
- com sua construção simples, custo reduzido, grande versatilidade de adaptação às cargas dos mais diversos tipos e melhores rendimentos.
A tarefa reversa, aquela de converter o movimento mecânico na energia elétrica, é realizada por um gerador ou por um dínamo. Em muitos casos os dois dispositivos diferem somente em sua aplicação e detalhes menores de construção. Os motores de tração usados em locomotivas executam frequentemente ambas as tarefas se a locomotiva for equipada com os freios dinâmicos.Normalmente também esta aplicação se dá a caminhões fora de estrada. Chamados eletrodíesel.
Operação
A maioria de motores elétricos trabalham pelo eletromagnetismo, mas existem motores baseados em outros fenômenos eletromecânicos, tais como forças eletrostáticas. O princípio fundamental em que os motores eletromagnéticos são baseados é que há uma força mecânica em todo o fio quando está conduzindo a eletricidade contida dentro de um campo magnético. A força é descrita pela lei da força de Lorentz e é perpendicular ao fio e ao campo magnético. Em um motor giratório, há um elemento girando, o rotor. O rotor gira porque os fios e o campo magnético são arranjados de modo que um torque seja desenvolvido sobre a linha central do rotor.
A maioria de motores magnéticos são giratórios, mas os tipos lineares existem também. Em um motor giratório, a parte giratória (geralmente no interior) é chamada de rotor, e a parte estacionária é chamada de estator. O motor contem os eletroímãs que são feridos por um frame.
Tipos de motores
Os motores elétricos mais comuns são:
Motores de corrente contínua
São motores de custo elevado e, além disso, precisam de uma fonte de corrente contínua, ou de um dispositivo que converta a corrente alternada comum em contínua. Podem funcionar com velocidades ajustáveis entre amplos limites e se prestam a controles de grande flexibilidade e precisão. Por isso seu uso é restrito a casos especiais em que estas exigências compensam o custo muito mais alto da instalação, ou no caso da alimentação usada ser contínua, como no caso das pilhas em brinquedos.
Motores de corrente alternada
São os mais utilizados, porque a distribuição de energia elétrica é feita normalmente em corrente alternada. Seu princípio de funcionamento é baseado no campo girante , que surge quando um sistema de correntes alternadas trifásico é aplicada em pólos defasados fisicamente de 120º. Dessa forma, como as correntes são defasadas 120º elétricos, em cada instante, um par de pólos possui o campo de maior intensidade, causando a associação vetorial desse efeito o campo girante.
Os principais tipos são:
- Motor síncrono: funciona com velocidade estável; utiliza-se de um induzido que possui um campo constante pré-definido e, com isso, aumenta a resposta ao processo de arraste criado pelo campo girante. É geralmente utilizado quando se necessita de velocidades estáveis sob a ação de cargas variáveis. Também pode ser utilizado quando se requer grande potência, com torque constante.
- Motor de indução: funciona normalmente com velocidade constante, que varia ligeiramente com a carga mecânica aplicada ao eixo. Devido a sua grande simplicidade, robustez e baixo custo, é o motor mais utilizado de todos, sendo adequado para quase todos os tipos de máquinas acionadas encontradas na prática. Atualmente é possível controlarmos a velocidade dos motores de indução com o auxílio de conversores de freqüência.
A classificação dos motores elétricos quando vista de uma forma um pouco mais detalhada é um tanto complexa e quase sempre leva a confusões mesmo de estudiosos do assunto:
- Motores CC (corrente contínua)
- Ímã Permanente com ou sem escova (motor CC brushless)
- Série
- Shunt ou paralelo
- Composto
- Motores CA (corrente alternada)
- Assíncrono (de indução)
- Polifásico
- Rotor gaiola ou em curto-circuito
- Rotor enrolado ou bobinado
- Monofásico
- Rotor gaiola ou em curto-circuito
- Fase dividida
- Capacitor de partida
- Capacitor permanente
- Polos Sombreados
- Dois capacitores
- Rotor enrolado ou bobinado
- Repulsão
- Repulsão de partida
- Síncrono
- Polifásico
- Monofásico
- Ímã permanente
- Histerese
- Relutância
A nova máquina de corrente contínua apresentava vantagens em relação à maquina a vapor, a roda d’água e à força animal. Entretanto, o alto custo de fabricação e a sua vulnerabilidade em serviço (por causa do comutador) marcaram-na de tal modo que muitos cientistas dirigira sua atenção para o desenvolvimento de um motor eléctrico mais barato, mais robusto e de menor custo de manutenção. Entre os pesquisadores preocupados com esta idéia, destacam-se o jugoslavo Nikola Tesla, o italiano Galileu Ferrarris e o russo Michael von Dolivo-Dobrovolski. Os esforços não se restringiram somente ao aperfeiçoamento do motor de corrente contínua, mas também se cogitou de sistemas de corrente alternada, cujas vantagens já eram conhecidas em 1881.
Em 1885, o engenheiro electrotécnico Galileu Ferraris construiu um motor de corrente alternada de duas fases. Ferraris, apesar de ter inventado o motor de campo girante, concluiu erroneamente que os motores construídos segundo este princípio poderiam, no máximo, obter um rendimento de 50% em relação a potência consumida. E Tesla apresentou, em 1887, um pequeno protótipo de motor de indução bifásico com rotor em curto-circuito. Também esse motor apresentou rendimento insatisfatório, mas impressionou de tal modo a firma norte-americana Westinghouse, que esta lhe pagou um milhão de dólares pelo privilégio da patente, além de se comprometer ao pagamento de um dólar para cada HP que viesse a produzir no futuro. O baixo rendimento desse motor inviabilizou economicamente sua produção e três anos mais tarde as pesquisas foram abandonadas.
Foi o engenheiro electrotécnico Dobrowolsky, da firma AEG, de Berlim, entrou em 1889 com o pedido de patente de um motor trifásico com rotor de gaiola. O motor apresentado tinha uma potência de 80 watts, um rendimento aproximado de 80% em relação a potência consumida e um excelente conjugado de partida. As vantagens do motor de corrente alternada para o motor de corrente contínua eram marcantes: construção mais simples, silencioso, menos manutenção e alta segurança em operação. Dobrowolsky desenvolveu, em 1891, a primeira fabricação em série de motores assíncronos, nas potências de 0,4 a 7,5 kW.
