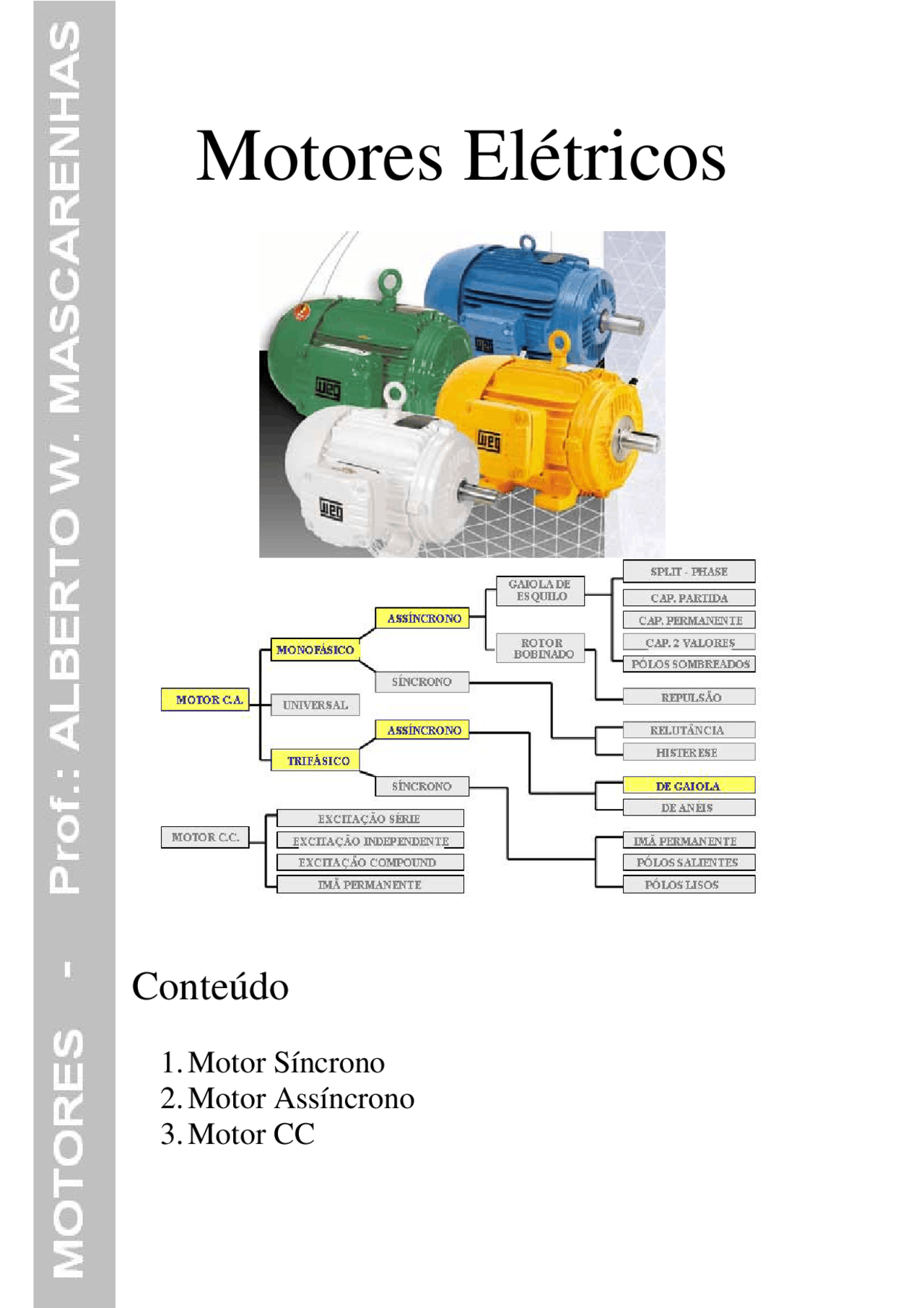

Conteúdo

1. Motor Síncrono

2. Motor Assíncrono

3. Motor CC

1.0 MOTOR SÍNCRONO

Os motores síncronos são motores de velocidade constante e proporcional com a frequência da rede. Os pólos do rotor seguem o campo girante imposto ao estator pela rede de alimentação trifásica. Assim, a velocidade do motor é a mesma do campo girante.

Basicamente, o motor síncrono é composto de um enrolamento estatórico trifásico, que produz o que se designa de campo girante, e de um rotor bobinado (de pólos salientes ou de pólos lisos) que é excitado por uma tensão CC. Esta tensão CC de excitação gera um campo estacionário no rotor que interagindo com o campo girante produzido pelo enrolamento estatórico, produz torque no eixo do motor com uma rotação igual ao próprio campo girante.

O maior conjugado que o motor pode fornecer está limitado pela máxima potência que pode ser cedida antes da perda de sincronismo, isto é, quando a velocidade do rotor se torna diferente da velocidade do campo girante, ocasionando a parada do motor (tombamento). A excitação determina também as porcentagens de potência ativa e reativa que o motor retira da rede, para cada potência mecânica solicitada pela carga.

Este tipo de motor tem a sua aplicação restrita a acionamentos especiais, que requerem velocidades invariáveis em função da carga (até o limite máximo de torque do motor). A sua utilização com conversores de frequência pode ser recomendada quando se necessita uma variação de velocidade aliada a uma precisão de velocidade mais apurada.

A rotação do eixo do motor (rotação síncrona) é expressa por:

2.2 ROTOR BOBINADO

O motor de anéis possui a mesma característica construtiva do motor de indução com relação ao estator, mas o seu rotor é bobinado com um enrolamento trifásico, acessível através de três anéis com escovas coletoras no eixo.

Graças a característica do ajuste da curva de conjugado x rotação em função do aumento da resistência rotórica pela inclusão de resistores externos, são estes motores largamente utilizados no acionamento de sistemas de elevada inércia e nos casos em que o conjugado resistente em baixas rotações seja alto comparativamente ao conjugado nominal. Por outro lado, para acionamentos com baixa inércia, estes motores podem apresentar correntes de aceleração reduzidas.

3.0 MOTOR CC

As máquinas de corrente contínua, em função do seu princípio de funcionamento, permitem variar a velocidade de zero até a velocidade nominal aliada com a possibilidade de se ter conjugado constante. Esta característica é de fundamental importância, pois dessa forma torna-se possível fazer o acionamento em várias aplicações que exigem ampla faixa de variação de velocidade com uma ótima regulação e precisão de velocidade.

Sendo um sistema específico e direcionado a aplicações dedicadas, os motores de corrente contínua são dimensionados de forma a ter as suas características definidas especialmente ao acionamento, vindo com isto a acarretar em uma elevação dos custos de produção e ser considerado como uma máquina diferenciada, onde na maior parte das situações é produzida sob encomenda.

O sistema de acionamento por corrente contínua é ainda um sistema largamente utilizado, pois em muitas aplicações é necessário que se tenha uma ótima precisão de velocidade (até 0,01%), principalmente nas aplicações de sincronismo entre vários motores.

Para que isto possa ocorrer, a maioria dos acionamentos CC são realimentados, isto é, possuem no motor CC um tacogerador acoplado ao seu eixo que fornece

informação da velocidade do motor com o intuito de melhorar a sua regulação de velocidade.

Outra característica destes motores é que possuem em sua maioria ventilação independente e classe de isolamento melhorada (classe F), para que permitam a sua operação em velocidades reduzidas sem problemas de sobreaquecimento e redução de sua vida útil. A rotação do motor de corrente contínua é expressa por:

Os motores de corrente contínua permitem também a operação com rotações além da rotação nominal, utilizando-se o que se caracteriza por "ENFRAQUECIMENTO DE CAMPO", que é o aumento da rotação através da redução do fluxo magnetizante e conseqüente redução de torque, conforme descrito na região II da figura a seguir:

~ 3 : se refere a característica de ser um motor trifásico de corrente Alternada

250 S/M : o número “250” se refere a carcaça do motor, e é a distância em milímetros medida entre o meio do furo de centro do eixo e a base sobre a qual o motor está afixado; a notação “S e M” deriva do inglês Short = Curto e Medium = Médio, e se refere a distância entre os furos presentes nos pés do motor. Nos demais modelos pode existir também L de Large = Grande.

11/01 : está relacionada com mês e ano de fabricação do motor, neste caso o motor foi fabricado em novembro de 2001.

AY53872 : esta codificação é o número de série do motor composto de 2 letras e cinco algarismos. Esta notação está presente na placa de identificação de todos os motores trifásicos e monofásicos, IP fabricados a partir de Janeiro de 1995.

60Hz : freqüência da rede de alimentação para o qual o motor foi projetado.

CAT. N : categoria do motor, ou seja, características de conjugado em relação a velocidade. Existe três categorias definidas em norma (NBR 7094), que são : CAT.N : se destinam ao acionamento de cargas normais como bombas, máquinas operatrizes e ventiladores. CAT. H : Usados para cargas que exigem maior conjugado na partida, como peneiras britadores, etc. CAT.D : Usado em prensas excêntricas, elevadores, etc.

kW(HP-cv) 75 (100) : indica o valor de potência em kW e em CV do motor.

1775 RPM : este valor é chamado de Rotação Nominal (rotações por minuto) ou rotação a plena carga.

FS 1.00 : se refere a um fator que, aplicado a potência nominal, indica a carga permissível que pode ser aplicada continuamente ao motor sob condições específicas, ou seja, uma reserva de potência que dá ao motor uma capacidade de suportar melhor o funcionamento em condições desfavoráveis.

ISOL.F : indica o tipo de isolante que foi usado neste motor, e para esse caso a sobrelevação da classe é de 80 K. São em número de três os isolantes usados pela Weg : B (sobrelevação de 80 K), F(sobrelevação de 105K) e H(sobrelevação de 125 K).

IP/IN 8.8 : é a relação entre a corrente de partida (IP) e a corrente nominal (IN). Em outras palavras, podemos dizer que a corrente de partida equivale a 8.8 vezes a corrente nominal.

IP 55 : indica o índice de proteção conforme norma NBR-6146. O primeiro algarismo se refere a proteção contra a entrada de corpos sólidos e o segundo algarismo contra a entrada de corpos líquidos no interior do motor. As tabelas indicando cada algarismo se encontra no Manual de Motores Elétricos da Weg Motores.

220/380/440 V : são as tensões de alimentação deste motor. Possui 12 cabos de saída e pode ser ligado em rede cuja tensão seja 220V (triângulo paralelo), 380V (estrela paralelo) e 440V (triângulo série). A indicação na placa de “Y” se refere na verdade a tensão de 760V, usada somente durante a partida estrela-triângulo cuja tensão da rede é 440V.

245/142/123 A : estes são os valores de corrente referentes respectivamente às tensões de 220/380/440V.

REG. S1 : se refere ao regime de serviço a que o motor será submetido. Para este caso a carga deverá ser constante e o funcionamento contínuo.

Max.amb .: é o valor máximo de temperatura ambiente para o qual o motor foi projetado. Quando este valor não está expresso na placa de identificação devemos entender que este valor é de 40ºC.

ALT. : indica o valor máximo de altitude para o qual o motor foi projetado. Quando este valor não estiver expresso na placa de identificação devemos entender que este valor é de 1000 metros.

Ao lado dos dados citados acima, temos os esquemas de ligação possíveis na rede de alimentação.

Logo abaixo dos dados, podemos ver a indicação dos rolamentos que devem ser usados no mancal dianteiro, traseiro e sua folga. Para este caso temos os rolamentos 6314-C3. Temos indicado também o tipo e a quantidade de graxa (gramas) a ser usada, e o período em horas que deve ser feita a relubrificação. Ao lado temos a indicação do peso aproximado em Kilogramas deste motor (462 Kg).

REND.% = 92,5% : indica o valor de rendimento. Seu valor é influenciado pela parcela de energia elétrica transformada em energia mecânica. O rendimento varia com a carga a que o motor está submetido.
