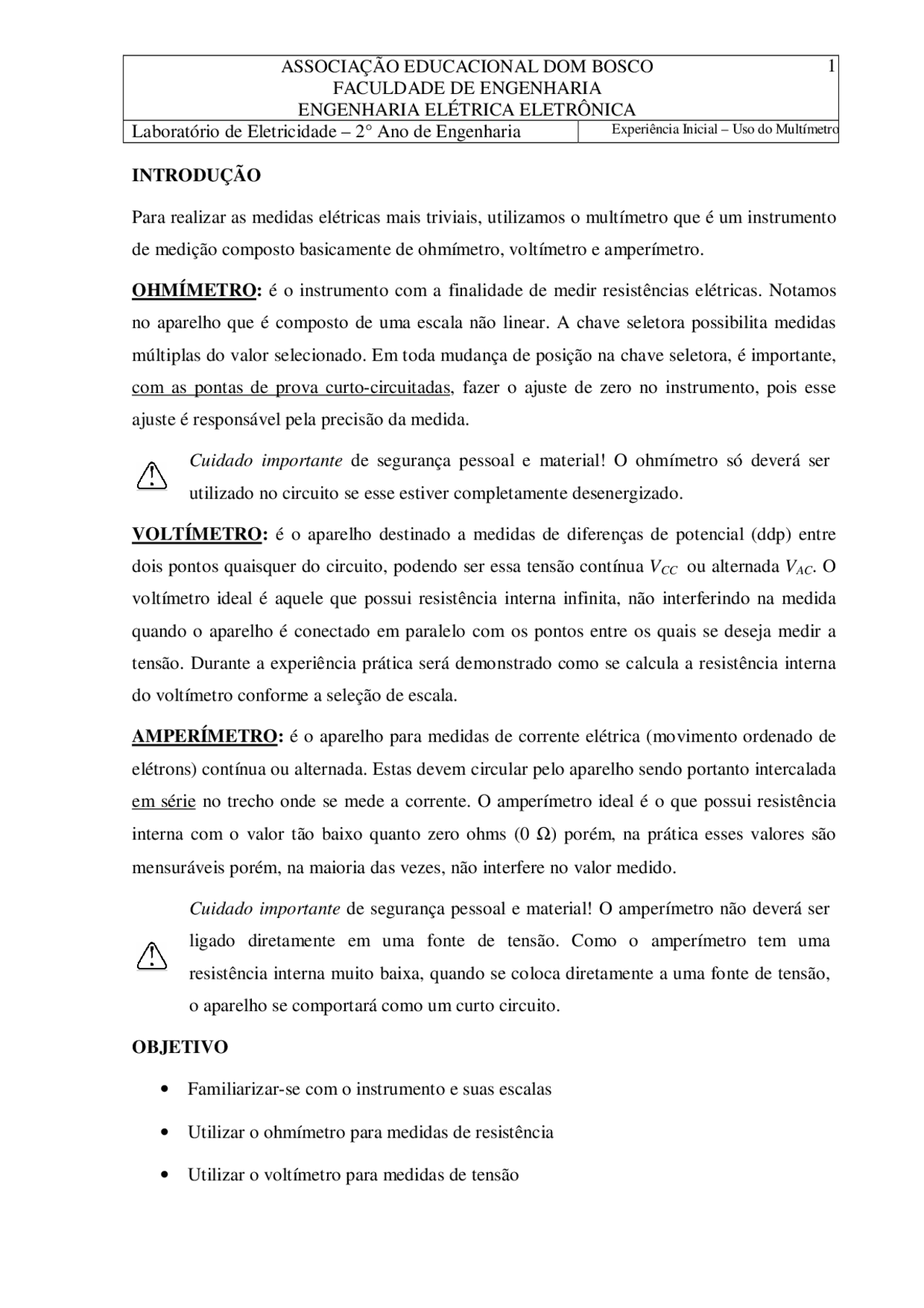

ASSOCIAÇÃO EDUCACIONAL DOM BOSCO
FACULDADE DE ENGENHARIA
ENGENHARIA ELÉTRICA ELETRÔNICA
Laboratório de Eletricidade – 2° Ano de Engenharia Experiência Inicial –
Uso do Multímetro
1
INTRODUÇÃO
Para realizar as medidas elétricas mais triviais, utilizamos o multímetro que é um instrumento
de medição composto basicamente de ohmímetro, voltímetro e amperímetro.
OHMÍMETRO: é o instrumento com a finalidade de medir resistências elétricas. Notamos
no aparelho que é composto de uma escala não linear. A chave seletora possibilita medidas
múltiplas do valor selecionado. Em toda mudança de posição na chave seletora, é importante,
com as pontas de prova curto-circuitadas, fazer o ajuste de zero no instrumento, pois esse
ajuste é responsável pela precisão da medida.
Cuidado importante de segurança pessoal e material! O ohmímetro só deverá ser
utilizado no circuito se esse estiver completamente desenergizado.
VOLTÍMETRO: é o aparelho destinado a medidas de diferenças de potencial (ddp) entre
dois pontos quaisquer do circuito, podendo ser essa tensão contínua VCC ou alternada VAC. O
voltímetro ideal é aquele que possui resistência interna infinita, não interferindo na medida
quando o aparelho é conectado em paralelo com os pontos entre os quais se deseja medir a
tensão. Durante a experiência prática será demonstrado como se calcula a resistência interna
do voltímetro conforme a seleção de escala.
AMPERÍMETRO: é o aparelho para medidas de corrente elétrica (movimento ordenado de
elétrons) contínua ou alternada. Estas devem circular pelo aparelho sendo portanto intercalada
em série no trecho onde se mede a corrente. O amperímetro ideal é o que possui resistência
interna com o valor tão baixo quanto zero ohms (0 Ω) porém, na prática esses valores são
mensuráveis porém, na maioria das vezes, não interfere no valor medido.
Cuidado importante de segurança pessoal e material! O amperímetro não deverá ser
ligado diretamente em uma fonte de tensão. Como o amperímetro tem uma
resistência interna muito baixa, quando se coloca diretamente a uma fonte de tensão,
o aparelho se comportará como um curto circuito.
OBJETIVO
• Familiarizar-se com o instrumento e suas escalas
• Utilizar o ohmímetro para medidas de resistência
• Utilizar o voltímetro para medidas de tensão
