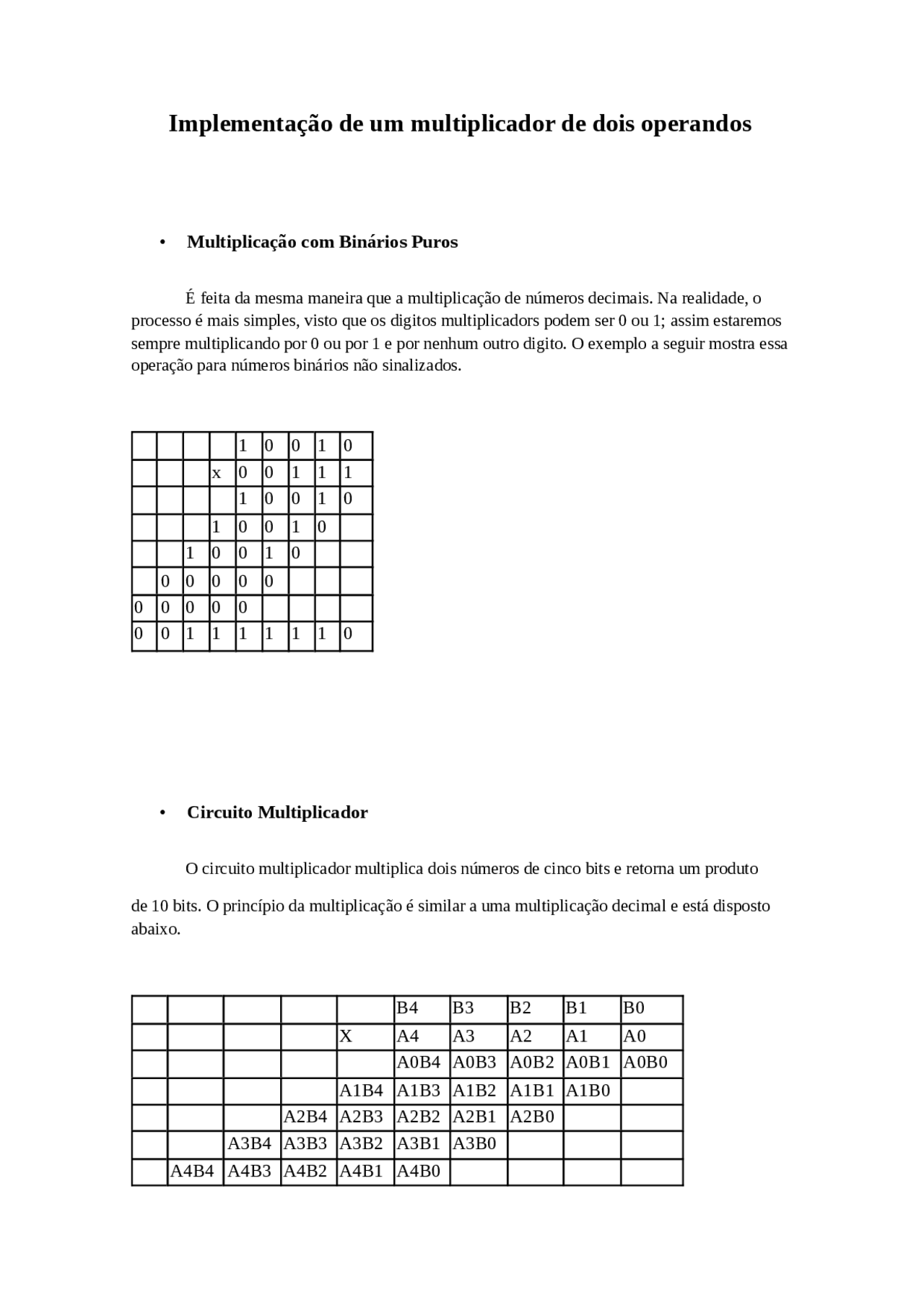

Implementação de um multiplicador de dois operandos
•Multiplicação com Binários Puros
É feita da mesma maneira que a multiplicação de números decimais. Na realidade, o
processo é mais simples, visto que os digitos multiplicadors podem ser 0 ou 1; assim estaremos
sempre multiplicando por 0 ou por 1 e por nenhum outro digito. O exemplo a seguir mostra essa
operação para números binários não sinalizados.
10010
x00111
10010
10010
10010
00000
00000
001111110
•Circuito Multiplicador
O circuito multiplicador multiplica dois números de cinco bits e retorna um produto
de 10 bits. O princípio da multiplicação é similar a uma multiplicação decimal e está disposto
abaixo.
B4 B3 B2 B1 B0
X A4 A3 A2 A1 A0
A0B4 A0B3 A0B2 A0B1 A0B0
A1B4 A1B3 A1B2 A1B1 A1B0
A2B4 A2B3 A2B2 A2B1 A2B0
A3B4 A3B3 A3B2 A3B1 A3B0
A4B4 A4B3 A4B2 A4B1 A4B0
