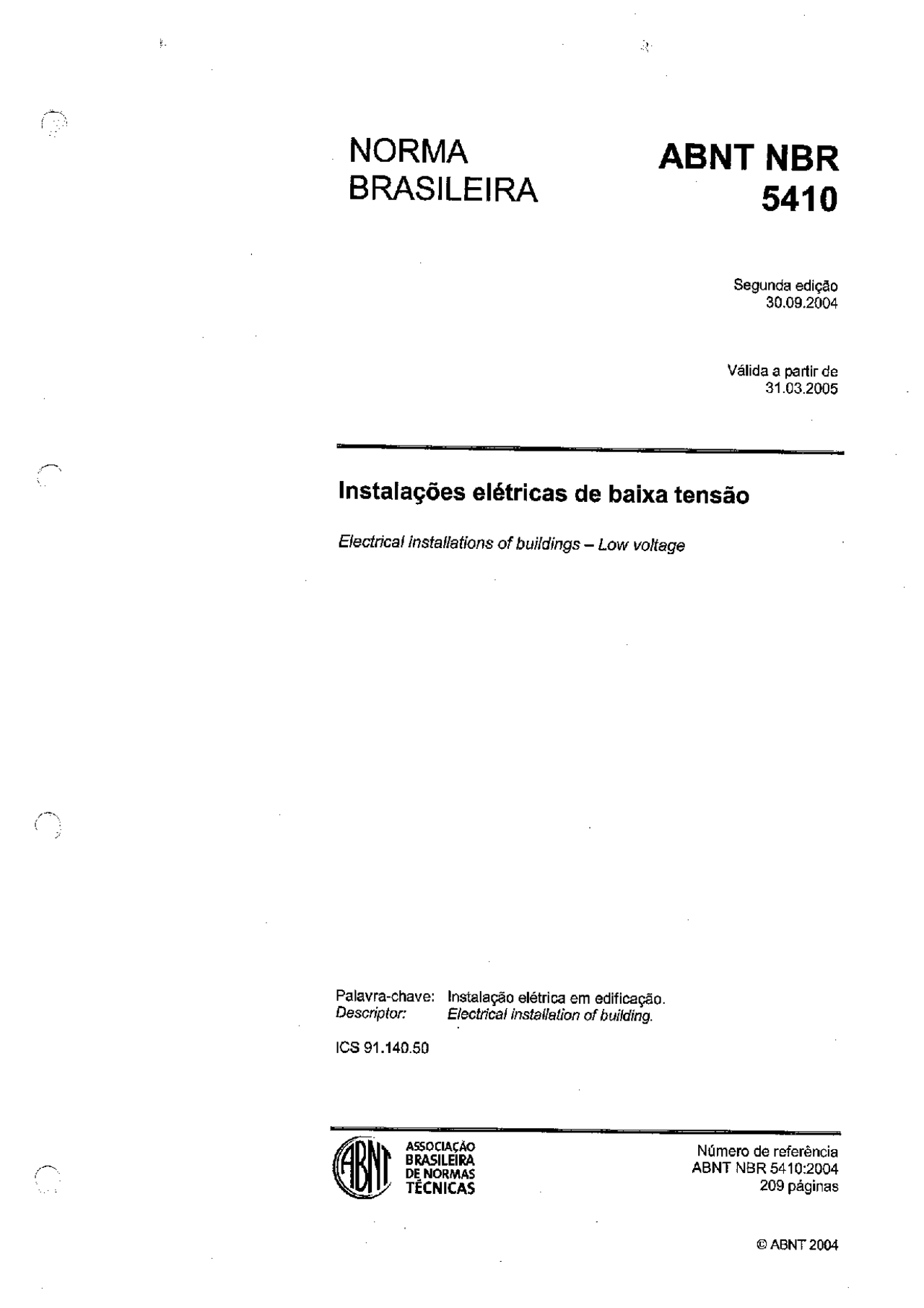

NORMA BRASILEIRA ABNT NBR 5410 Segunda edição 30.09.2004 Válida a partir de 31.03.2005 Instalações elétricas de baixa tensão Electrical installations of buildings — Low voltage Palavra-chave: Instalação elétrica em edificação. Descriptor: Electrical installation of building. ICS 91.140.50 (1) ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS Número de referência ABNT NBR 5410:2004 209 páginas O ABNT 2004 ABNT NBR 5410:2004 O ABNT 2004 Todos os direitos reservados. A menos que especificado de outro modo, nenhuma parte desta publicação pode ser reproduzida ou utilizada em qualquer forma ou por qualquer meio, eletrônico ou mecânico, incluindo fotocópia e microfilme, sem permissão por escrito pela ABNT. Sede da ABNT Av. Treze de Maio, 13 — 28º andar 20003-900 — Rio de Janeiro - RJ Tel.: + 5521 3974-2300 Fax: + 55 21 2220-1762 abniBabnt.org.br www abnt.arg.br Impresso no Brasil ii ABNT 2004 — Todos os direitos reservados ABNT NBR 5410:2004 5.3 5.31 5.3.2 5.3.3 5.3.4 5.3.5 5.3.6 5.3.7 5.4.1 5.4.2 54,3 55 5.8 5.6.1 5.6.2 583 5.64 5.8.5 5.6.6 61 6.1.1 61.2 613 614 6.1,5 6.1.6 6.1.7 6.1.8 62 6.21 6.2.2 623 624 6.2.5 6.26 6.2.7 6.2.8 6.2.9 6.2.10 6.211 83 6.31 6.3.2 6.3.3 634 635 6.3.6 63.7 6.4 6.41 6.4.2 843 644 045 646 64.7 Proteção contra sobrecorrentes. Generalidades ..... Proteção de acordo com a natur: Natureza dos dispositivos de pratação.. Proteção contra correntes de sobrecarga Proteção contra correntes de curto-circuito. Coordenação entre a proteção contra sobracargas e a proteção contra curtos-circuitos. Limitação das sobrecorrentes através das características da alimentação Proteção contra sobretensões e perturbações elatromagnéticas Proteção contra sobretensões temporárias .. Proteção contra sobretensões transit: Prevenção de influências eletromagnéticas nas instalações e seus componentes Proteção contra quedas e faltas de tensã Seccionamento e comando Introdução .... 73 Generalidades 73 Seccianamento. 73 Secclonamento para manutenção mecânica Seccionamento de emergência e parada de emergênci Comando funcional. Seleção e Instalação dos componentes... Prescrições comuns a tados os componentes da instalação Generalidades... Conformidade com as normas .. Condições de serviço e influências externas Acassibilidada.... am Identificação dos componentes Independência dos componentes Compatibilidade eletromagnética. Documentação da instalação Seleção e instalação das linha: Generalidades... Tipos de linhas elétricas. Condutores... Seleção e instalação em função das influências externa! Capacidades de condução de corrente. Condutores de fase e condutor neutr: Quedas de tensão .. Conexões..... 116 Condições gerais de instalação Dispositivos de prateção, seccionamento e comando Generalidades... Prescrições comuns Dispositivos destinados a assegurar visando proteção contra choques elétricos ..... Dispositivos de proteção contra sobrecorrentes Dispositivos de proteção contra surtos (DPS)... Coordenação entre diferentes dispositivos de proteção Dispositivos de seccionamento e de comando Aterramento e equipotencialização Aterramento... Eqúlpotencialização Candutores de proteção (PE) Condutores de equipotencialização Egjiipotencialização funcional Aterramento por razões funcionais. Aterramento combinado (funcional e de proteção) ABNT 2004 — Todos os direitas reservados ABNT NBR 5410:2004 Outros componentes Motores elétricos... Bateria de acumuladores . Tomadas de corrente e extensões. Conjuntos de proteção, manobra e comando. Equipamentos de utilizaçã Serviços de seguranç: Fontes de seguranç. Circuitos de segurança. Equipamentos de utilização. Verificação final... Prescrições gerais. Inspeção visual. Ensaios... Prescrições gerai Continuidade dos condutores de proteção, suplementares... Resistência de isolamento da instalaçã Resistência de Isolamento aplicável a SELV, PELV ção elétri Verificação das condições de proteção por equipotencialização e seccionamento automático da alimentação Ensaio de tansão aplicada Ensaios de funcionamento incluindo as equipotenei Manutenção Periodicidade. Qualificação do pessoal.. Verificações de rotina — Mai Condutores Quadros de distribuição e painéi Equipamentos móvei Ensaios... Ensaio geral Manutenção corrativ: Requisitos complementares para instalações ou locais específicos .. Locais contendo banheira ou chuveiro. Campo de aplicação.......... Determinação das características ge Proteção para garantir seguranç: Selação e instalação dos componentes. Piscinas... Campo de aplicação Determinação das características gel Proteção para garantir seguranç: Seleção e Instalação dos componentes Campartimentos condutivos Campo de aplicação... Alimentação de ferramentas portáteis e de aparelhos de medição portáteis . Alimentação de lâmpadas portáteis Alimentação dos equipamentos fixos SELV ss. Separação elétrica individual Lacais contendo aquecedores de sauna . Campo de aplicaçã Classificação dos volumes Proteção para garantir seguranç. Seleção e instalação dos componentes. Locais de habitação Campo de aplicaçã: G ABNT 2004 — Todos os direitos reservados v ABNT NBR 5410:2004 Prefácio A Associação Brasileira de Normas Técnicas (ABNT) é o Fórum Nacional de Normalização. As Normas Brasileiras, cujo conteúdo é de responsabilidade dos Comitês Brasileiros (ABNT/CB), dos Organismos de Normalização Setorial (ABNT/ONS) e das Comissões de Estudo Especiais Temporárias (ABNT/CEET), são elaboradas por Comissões de Estudo (CE), formadas por representantes dos setores envolvidos, delas fazendo parte: produtoras, consumidores e neutros (universidades, laboratórios e outros). A ABNT NBR 5410 foi elaborada no Comitê Brasileiro de Eletricidade (ABNT/CB-03), pela Cornissão de Estudo de Instalações Elétricas de Baixa Tensão (CE-03:064.01). O Projeto circulou em Consulta Pública conforme Edital nº 09, de 30.09.2003, com o número Projeto NBR 5410. A parir de 31 de março de 2005, esta Norma deverá cancelar e substituir a edição anterior (ABNT NBR 5410/1997), a qual foi tecnicamente revisada. Esta Norma contém os anexos A, B, C, H, J, K, L e M, de caráter normativo, e os anexos D, E, Fe G, de caráter informativo. ABNT 2004 — Todos os direitos reservados . vii al ABNT NBR 5410:2004 d) equipamentos para supressão de perturbações radivelétricas, na medida que não comprometam a segurança das instalações; e) instalações de iluminação pública; f) redes públicas de distribuição de energia eléírica; q) instalações de proteção contra quedas diretas de raios. No entanto, esta Norma considera as conseguências dos fenômenos atmosféricos sobre as instalações (por exemplo, seleção dos dispositivos de proteção contra sobretensões), h) instalações em minas; i) | instalações de cercas eletrificadas (ver IEC 60335-2-76). 14 Os componentes da instalação são considerados apenas no que conçeme à sua seleção e condições de instalação. Isto é igualmente válido para conjuntos em conformidade com as normas a eles aplicáveis. 1.5 A aplicação desta Norma não dispensa o atendimento a outras normas complementares, aplicáveis a instalações e locais específicos. NOTA São exemplos de normas complementares a esta Norma as ABNT NBR 13534, ABNT NBR 13570 e ABNT NBR 5418. 1.8 A aplicação desta Norma não dispensa o respeito aos regulamentos de érgãos públicos aos quais a instalação deva satisfazer. 1.7 | As instalações elétricas cobertas por esta Norma estão sujeitas também, naquilo que for pertinente, às normas para fomecimento de energia estabelecidas pelas autoridades reguladoras e pelas empresas distribuidoras de eletricidade. 2 Referências normativas As normas relacionadas a seguir contêm disposições que, ao serem citadas neste texto, constituem prescrições para esta Norma. As edições indicadas estavam em vigor no momento desta publicação. Como toda norma está sujeita a revisão, recomenda-se áqueles que realizam acordos com base nesta que verifiquem a conveniência de se usarem as edições mais recentes das normas cliadas a seguir. A ABNT possui a informação das normas em vigor sm um dado momento. ABNT NBR 5361:1998 - Disjuntores de baixa tensão ABNT NBR 5413:1982 — lluminância de interiores — Procedimento ABNT NBR 5418:1995 - Instalações elétricas em atmosferas explosivas ABNT NBR 5419:2001 — Proteção de estruturas contra descargas atmosféricas ABNT NBR 5597:1995 — Eletroduto rigido de aço-carbono é acessórios com revestimento protetor, com rosca ANSI/ASME B1.20.1 — Especificação ABNT NBR 5598/1993 - Eletroduto rigido de aço-carbono com revestimento protetor, com rosca ABNT NBR 6414 — Especificação ABNT NBR 5624:1993 — Eletroduto rígido de aço-carbono, com costura, com revestimento protetor e rosca ABNT NBR 8133 — Especificação ABNT NBR 6147:2000 — Plugues e tomadas para uso doméstico e análogo - Especificação z ABNT 2004— Todos os direitos reservados A ABNT NBR 5410:2004 ABNT NBR 6150:1980 — Eletrodutos de PVC rigido — Especificação ABNT NBR 8524:1998 — Fios e cabos de cobre duro e meio duro com ou sem cobertura protetora para instalações aéreas — Especificação ABNT NBR 6527:2000 — Interruptores para instalação elétrica fixa doméstica e análoga — Especificação ABNT NBR 6812:1995 — Fios e cabos elétricos — Queima vertical (fogueira) — Método de ensaio ABNT NBR 7094:2003 - Máquinas elétricas girantes — Motores de indução — Especificação ABNT NBR 7285:2001 — Cabos de potência com isolação extrudada de polietileno termofixo (XLPE) para tensão de 0,6 kV/1 kv — Sem cobertura — Especificação ABNT NBR 7286:2001 — Cabos de potência com isolação extrudada de borracha etileno-propileno (EPR) para tensões de 1 kV a 35 kV — Requisitos de desempenho ABNT NBR 7287:1992 — Cabos de potência com isolação sólida extrudada de polietileno reticulado (XLPE) para tensões de isolamento de 1 kV a 35 kV — Especificação ABNT NBR 7288:1994 —- Cabos de potência com isolação sólida extrudada de cloreto de pofivinila (PVC) ou polistileno (PE) para tensões de 1 kV a 6kV— Especificação ABNT NBR 8661:1997 - Cabos de formato plano com isolação extrudada de cloreto de polivinila (PVC) para tensão até 750 V — Especificação ABNT NBR 9313:1988 — Conectores para cabos de potência isolados para tensões até 35 kV — Condutores de cobre ou alumínio — Especificação ABNT NBR 9326:1986 — Conectores para cabos de potência — Ensaios de ciclos térmicos e curto-cirguito — Método de ensaio ABNT NBR 9513:1986 = Emendas para cabos de potência isolados para tensões até 750 V — Especificação ABNT NBR 9518:1997 — Equipamentos elétricos para atmosferas explosivas — Requisitos gerais ABNT NBR 11301:1990 — Cálculo da capacidade de condução de corrente de cabas isolados em regime permanente (fator de carga 100%) — Procedimento ABNT NBR 13248:2000 — Cabos de potência e controle e coridutores isolados sem cobertura, com isolação exirudada e com baixa emissão de fumaça para tensões até 1 kV — Requisitos de desempenho ABNT NBR 13248:2000 - Cabos e cordões flexíveis para tensões até 750 V — Especificação ABNT NBR 13300:1995 — Redes telefônicas internas em prédios — Terminoiogia ABNT NBR 13534:1995 — Instalações elétricas em estabelecimentos assistenciais de saúde — Requisitos para segurança ABNT NBR 135701996 - Instalações elétricas em locais de afluência de público — Requisitos específicos ABNT NBR 14136:2002 - Plugues e tomadas para uso doméstico e análogo até 20 A/250 V em corrente alternada — Padronização ABNT NBR 14306:1999 — Proteção elétrica e compatibilidade eletromagnética em redes internas de telecomunicações em edificações — Projato ABNT NBR IEC 60050 (826):1997 — Vocabulário eleirotécnico internacional — Capitulo 826: Instalações elétricas em edificações ABNT 2004 — Todos os direitos reservados 3 ABNT NBR 5410:2004 JEC 60439-5:1998 — Low-voltage switchgear and controlgear assemblies — Part 5: Particular requirements for assemblies intended to be installed outdoors in public places — Cable distribution cabineis (CDCs) for power distribution in networks TEC 60529:2001 — Degrees of protection provided by enclosures (IP Code) IEC 60598-2-18:1993 — Luminaires — Part 2: Particular requirements — Section 18: Luminaires for swimming pools and similar applications IEG 60598-2-22:2002 — Luminaires — Part 2-22: Particular requirements — Luminaires for emergency lighting IEG 60614-1:1995 — Conduits for electrical installations - Specification - Part 1: General requirements IEC 60664-1:2002 — Insulation coordination for equipment within low-valtage systems — Part 1: Principles, requirements and tests IEC 60669-1:2000 — Switches for household and similar fixed-electrical installations — Part 1: General requirements IEC 60721-3-3:2002 — Classification of environmental conditions — Part 3-3: Classification of groups of snvironmental parameters and their severities — Stationary use at weatherprotected locations IEC 60721-3-4:1995 — Classification of environmental conditions — Part 3-4: Classification of groups of environmental parameters and their severities — Stationary use at non-weatherprotected locations IEG 60724:2000 — Short-circuit temperature limits of electric cables with rated voltages of 1 kV (Um = 1,2 kV) and 3 kV (Um = 3,6 kV) IEC 61000-2-1:1990 — Electrormagnetic compatibility (EMC) — Part 2: Environment - Section 1 — Description of the environment — Electromagnetic environment for low-frequency conducted disturbances and signalling in public power supply systems IEC 61000-2-2:2002 — Electromagnetic compatibility (EMC) — Part 2-2: Environment — Compatibility lavels for low — frequency conducted disturbançes and signalling in public low-voltage power supply systems EC 81000-2-5:1995 — Electromagnetic compatibility (EMC) — Part 2: Environment — Section 5: - Classification Of electromagnetic environments. Basic EMC publication EC 61000-4-2:2001 — Electromagnetic compatibility (EMC) — Part 4-2: Testing and measurement techniques — Electrostatic discharge immunity test IEC 61000-4-3:2002 — Electromagnetic compatibility (EMC) - Part 4-3: Testing and measurement techniques — radiated, radio-frequency, electromagnetic field immunity test IEG 61000-4-4:2004 — Eleciromagnetic compatibility (EMC) — Part 4: Testing and measurement techniques — Electrical fast transient/burst immunity test tEC 61000-4-6:2003 — Electromagnetic compatibility (EMC) = Part 4-6; Testing and measurement techniques — Immunity to conducted disturbances, induced by radio-frequency fields IEC 61000-4-8:2001 — Electromagnetic compatibility (EMC) - Part 4-8: Testing and measurement techniques — Power frequency magnetic field immunity test IEC 61000-4-12:2001 — Electromagnetic compatibility (EMC) — Part 4-12: Testing and measurement techniques - Oscillatory waves irmmunity test JEC 81008-2-1:1990 — Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCE's) — Part 2-1; Applicability of the general rules to RCCB's funciionally independent of line voltage O ABNT 2004 — Todos os direitos rassrvados 5 ABNT NBR 5410:2004 IEC 61009-2-1:1991 — Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBO's) — Part 2-1: Applicability of the general rules to RCBO's functionally independent of line voltage IEC 61084-1:1993 — Cable trunking and ducting systems for electrical installations — Part 1: General requirements TEC 61140:2001 — Protection against electric shock — Common aspects for installation and equipment IEC 60309-1:1999 — Plugs, socket-outlets and couplers for industrial purposes — Part 1: General requirements TEC 81312-1:1995 — Protection against lightning electromagnetic impulse = Part 1: General principtes IEC 614386-1:2000 — Conduit systems for electrical installations — Part 1: General requirements IEC 61558-2-4:1997 — Safety of power transformers, power supply units and similar — Part 2: Particular requirements for isolating transformers for general use IEC 61558-2-5:1997 — Safety of power transformers, power supply units and similar — Part 2-5: Particular requirements for shaver transformers and shaver supply units IEC 61558-2-6:1997 — Safety of power transformers, power supply units and similar — Part 2: Particular requirements for safety isolating transformers for general use 1EC 61643-1:2002 — Surge protective devices connected to low-voltage power distribution systems — Part 1: Performance requirements and testing methods IEC 61663-2:2001 — Lightning protection - Telecommunication lines — Part 2: Lines using metallic conductors IEC/CISPR 11:2004 — Industrial, scientific and medical (ISM) radio-frequeney equipment — Eleciromagnetic disturbance characteristics — Limits and methods of measurement IEC/CISPR 12:2001 — Vehicles, boats, and internal combustion engine driven devices — Radio disturbance characteristics — Limits and methods of measurement for the protection cf receivers except those installed in the vehicle/boai/device itself or in adjacent vehicles/boats/devices YECI/CISPR 13:2003 - Sound and television broadcast receivers and associated equipment — Radio disturbance characteristics — Limits and methods of measurement IEC/CISPR 14-1:2002 — Electromagnetic compatibility — Requirements for household appliances, electric tools and similar apparatus — Part 1 : Emission IEC/CISPR 14-2:2001 — Electromagnetic compatibility — Requirements for household appliances, electric tools and similar apparatus — Part 2 : Immunity — Product family standard IEC/CISPR 15:2002 — Limits and methods of measurement of radio disturbance characteristic of electrical lighting and similar equipment IEC/CISPR 22:2003 — Information technology equipment = Radio disturbance characteristics — Limits and methods of measurement 6 ABNT 2004— Todos os direitos reservados ABNT NBR 5410:2004 NOTA A eguipotencialização é um recurso usado na proteção contra choques elétricos e na protação contra sobretensões e perturbações eletromagnéticas. Uma determinada equipotencialização pode ser satisfatória para a proteção contra choques elétricos, mas insuficiente sob o ponto de vista da proteção contra perturbações eletromagnéticas. 3.3.2 barramento de equipotencialização principal (BEP): Barramento destinado a servir de via de interligação de todos os elementos incluiveis na equipotencialização principal (ver 8.4.2.1). NOTA A designação “barramento” está associada ao papel de via de interligação e não a qualquer configuração particular do elemento. Portanto, em princípio o BEP pode ser uma barra, uma chapa, um cabo, etc, 3.3.3 barramento de eguipotencialização suplementar ou barramento de equlpotencialização local (BEL): Barramento destinado a servir de via de interligação de todos os elementos incluíveis numa equipotencialização suplementar ou eguipotencialização local. 3.3.4 equipamento de tecnologia da informação (ETI): Equipamento concebido com o objetivo de: a) receber dados de uma fonte externa (por exemplo, via linha de entrada de dados ou via teclado); b) processar os dados recebidos (por exemplo, executando cálculos, transformando ou registrando os dados, arquivando-os, triando-os, memorizando-as, transferindo-os); e c) formecer dados de saida (seja a outro equipamento, seja reproduzindo dados ou imagens). NOTA Esta definição abrange uma ampla gama de equipamentos, como, por. exemplo: computadores; equipamentos transceptores, concentradores e conversores de dacos; equipamentos de telecomunicação e de transmissão de dados; sistemas de alarme contra incândio e intrusão; sistemas de controle e automação predial, etc. 3.4 Linhas elétricas 34.1 linha (elétrica) de sinal: Linha em que trafegam sinais eletrônicos, sejam eles de telecomunicações, de intercâmbio de dados, de controle, de automação, etc. 3.4.2 linha extema: Linha que entra ou sai de uma edificação, seja a linha de energia, de sinal, uma tubulação de água, de gás ou de qualquer outra utilidade. 343 ponto de entrega: Ponto de conexão do sistema elétrico da empresa distribuidora de eletricidade com a instalação elétrica da(s) unidade(s) consumidora(s) e que delimita as responsabilidades da distribuidora, definidas pela autoridade reguladora. 344 ponto de entrada (numa edificação): Ponto em que uma linha extema penetra na edificação. NOTAS 1 Em particular, no caso das linhas elétricas de energia, não se deve confundir “ponto de entrada” com “ponto de entrega”. A referência fundarmentat do "ponto de entrada” é a edificação, ou seja, o corpa principal ou cada um dos blocos de uma propriedade. No caso de edificações com pavimento em pilotis (geralmente o térreo) e nas quais a entrada da linha elétrica externa se dá no nível do pavimento em pilotis, o “ponto de entrada” pode ser considerado coma o ponto em que a linha penetra no compartimento de acesso à edificação (hall de entrada). 2 Além da edificação em si, outra referência indissociável de “ponto de entrada” é o “barramento de eqiipotencialização principal” (BEP), localizado junto ou bem próximo do ponto de entrada (ver 6.4.2.1). 3.4.5 ponto da utilização: Ponto de uma linha elétrica destinado à conexão de equipamento de utilização. NOTAS 1 Um ponto de utilização pode ser classificado, entre outros critérios, de acordo com a tensão da linha elétrica, a natureza da carga prevista (ponto da luz, ponta para aquecedor, ponto para aparelho de ar-condicionado, etc.) e o tipo de conexão previsto (ponto de tomada, ponto de ligação direta). 8 ABNT 2004 — Todos os direitos reservados —s ABNT NBR 5410:2004 2 Uma linha elétrica pode ter um ou mais pontos de utilização. 3 Um mesmo ponto de utilização pode alimentar um ou mais equipamentos de utilização. 3.4.6 ponto de tomada: Ponto de utilização em que à conexão do equipamento ou equipamentos a serem alimentados é feita através de tomada de corrente, NOTAS 1 Um ponto de tomada pode conter uma ou mais tomadas de corrente. 2 Um ponto de tomada pode ser classificado, entre outros critérios, de acordo com a tensão do circuito qua o alimenta, O número de tomadas de corrente nele Previsto, o tipo de equipamento a ser alimentado (quando houver algum que tenha sido especialmente previsto para utilização do ponto) e a corrente nomina! da ou das tomadas de corrente nele utilizadas. 3.5 Serviços de segurança 3.5.1 serviços de segurança: Serviços essenciais, numa edificação, -- para a segurança das pessoas; — — para evitar danos ao ambiente ou aos bens. NOTA São exemplos de serviços de segurança: — a iluminação de segurança (iluminação de emergência”), — — bombas de incêndio, — — elevadores para brigada de incêndio a bombeiros, — — sistemas de alarme, como os de incêndio, fumaça, CO e intrusão, — | sistemas de exaustão de fumaça, — — equipamentos médicos essenciais. 3.5.2 alimentação ou fonte normal: Alimentação ou fonte responsável pelo fornecimento regular de energia elétrica. NOTA Uma determinada alimentação pode ser a “normal” durante certo período de tempo e não ser em outro. Por exemplo, em uma instalação cujo consumo de energia elétrica é suprido pela rede de distribuição pública durante certos períodos do dia, mas por geração própria em autros, a “fonte normal” pode ser a reda pública ot a geração local, dependendo do períado considerado. 3.5.3 alimentação ou fonte de reserva: Alimentação ou fonte que substitui ou complementa a fonte normal, 3.5.4 - alimentação ou fonte de segurança: Alimentação cu fonte destinada a assegurar q fornecimento de energia elétrica a equipamentos essenciais para os serviços de segurança. NOTAS (comuns a 3.5.3 e 3.5.4) 1 O conceito de fonte de segurança está associado à função (serviços de segurança) desempenhada por equipamentos que a fonte alimenta, enquanto o conceito de fonte de reserva está associado ao fato de a fonte complementar a fonte normal ou suprir a sua falta. Como se trata da atributos distintos, que não são incompatíveis, uma fonte pede ser ao mesmo tempo de segurança e de reserva, desde que rsúna os dois atributos. Mas uma fonte de reserva destinada a alimentar exclusivamente equipamentos outros que não os de serviços de segurança não pode ser qualificada como de segurança. O ABNT 2004 — Todos os direitos reservados 9 ABNT NBR 5410:2004 41.7 Desligamento de emergência Sempre que forem previstas situações da perigo em que se faça necessário desenergizar um circuito, devem ser providos dispositivos de desligamento de emergência, facilmente identificáveis e rapidamente manobráveis. 4.1.8 Seccionamento A alimentação da instalação elótrica, de seus circuitos e de seus Equipamentos deve poder ser seccionada para fins de manutenção, verificação, localização de defeitos e reparos. 4.1.9 | Indopendância da instalação elétrica A instalação elétrica deve ser concebida e construída livre de quaiquer influência mútua prejudicial entre instalações elétricas e não elétricas. 4.1.10 Acessibilidade dos componentes Os componentes da instalação elétrica devem ser dispostos de modo a permitir espaço suficiente tanto para a instalação inicial quanto para a substituição posterior de partes, bem como acessibilidade para fins de operação, verificação, manutenção e reparos. 4.1.11 Seleção dos componentes Os componentes da instalação elétrica devem ser conforme as nomas técnicas aplicáveis e pessuir caracteristicas compatíveis com as condições elétricas, operacionais e ambientais a que forem submetidos. Se o componente selecionado não reunir, originalmente, essas características, devem ser providas medidas compensatórias, capazes de compatibilizá-las com as exigências da aplicação. 4.1,12 Prevenção de efeitos danosos ou indesejados Na seleção dos componentes, devem ser levados em consideração os efeitos danosos ou indesejados que o componente possa apresentar, em serviço normal (incluindo operações de manobra), sobre outros componentes ou na rede de alimentação. Entre as caracteristicas e fenômenos suscetiveis de gerar perturbações ou comprometer o desempenho satisfatório da instalação podem ser citados: = o fator de potência; — as correntes iniciais ou de energização; -— o desequilíbrio de fases; — asharmônicas. 4.1.13 Instalação dos componentes Toda insialação eletrica requer uma cuidadosa execução por pessoas qualificadas, de forma a assegurar, entre outros objetivos, que: — as características dos componentes da instalação, como indicado em 4.1.11, não sejam comprometidas durante sua montagem; -— os componentes da instalação, e os condutores em particular, fiquem adequadamente identificados; — nas conexões, o contato seja seguro e confiável; — os componentes sejam instalados preservando-se as condições de resfriamento previstas; O ABNT 2004 — Todos os direitos reservados u ABNT NBR 5410:2004 — os componentes da instalação suscetíveis de produzir temperaturas elevadas ou arcos elétricos fiquem dispostos ou abrigados de modo a eliminar o risco de ignição de materiais inflamáveis; e — as partes externas de componentes sujeitas a atingir temperaturas capazes de lesionar pessoas fiquem dispostas ou abrigadas de modo a garantir que as pessoas não corram risco de contatos acidentais com essas partes. 4,114 Verificação da instalação As instalações elétricas devem ser inspecianadas e ensaiadas antes de sua entrada em funcionamento, bem como após cada reforma, com vista a assegurar que elas foram executadas de acordo com esta Norma. 4.1.15 Qualificação profissional O projeto, a execução, a verificação e a manutenção das instalações elétricas devem ser confiados somente a pessoas qualificadas a conceber executar os trabalhos em conformidade com esta Norma. 4.2 Determinação das características gerais Na concepção de uma instalação elétrica devem ser determinadas as seguintes características: a) utilização prevista e demanda (ver 4.2.1); b) esquema de distribuição (ver 4.2.2); c) alimentações disponíveis (ver 4.2.3); d) necessidade de serviços de segurança e de fontes apropriadas (ver 4.2.4); e) exigências quanto à divisão da instalação (ver 4.2.5); 1) influências externas às quais a instalação for submetida (ver 4.2.6); 9) riscos de incompatibilidade e de interferências (ver 4.2.7); h) requisitos de manutenção (ver 4.2.8). 4.2.1 Utilização e demanda - Potência de alimentação 421.1 Generalidades 42.1.1.1 A determinação da potência de alimentação é essencial para a concepção econômica e segura de uma instalação, dentro de limites adequados de elevação de temperatura e de queda de tensão. 421.1.2 Na determinação da potência de alimentação de uma instalação ou de parte de uma instalação devem ser computados os equipamentos de utilização a serem alimentados, com suas respectivas potências nominais e, em seguida, consideradas as possibllidades de não-simultaneidade de funcionamento desies equipamentos, bem como capacidade de reserva para futuras ampliações. 42.12 Previsão de carga A previsão de carga de uma instalação deve ser feita obedecendo-se às prescrições de 4.2.1.2.1 a 4.2.1.2.3. 12 ABNT 2004 — Todos os direitos reservados
