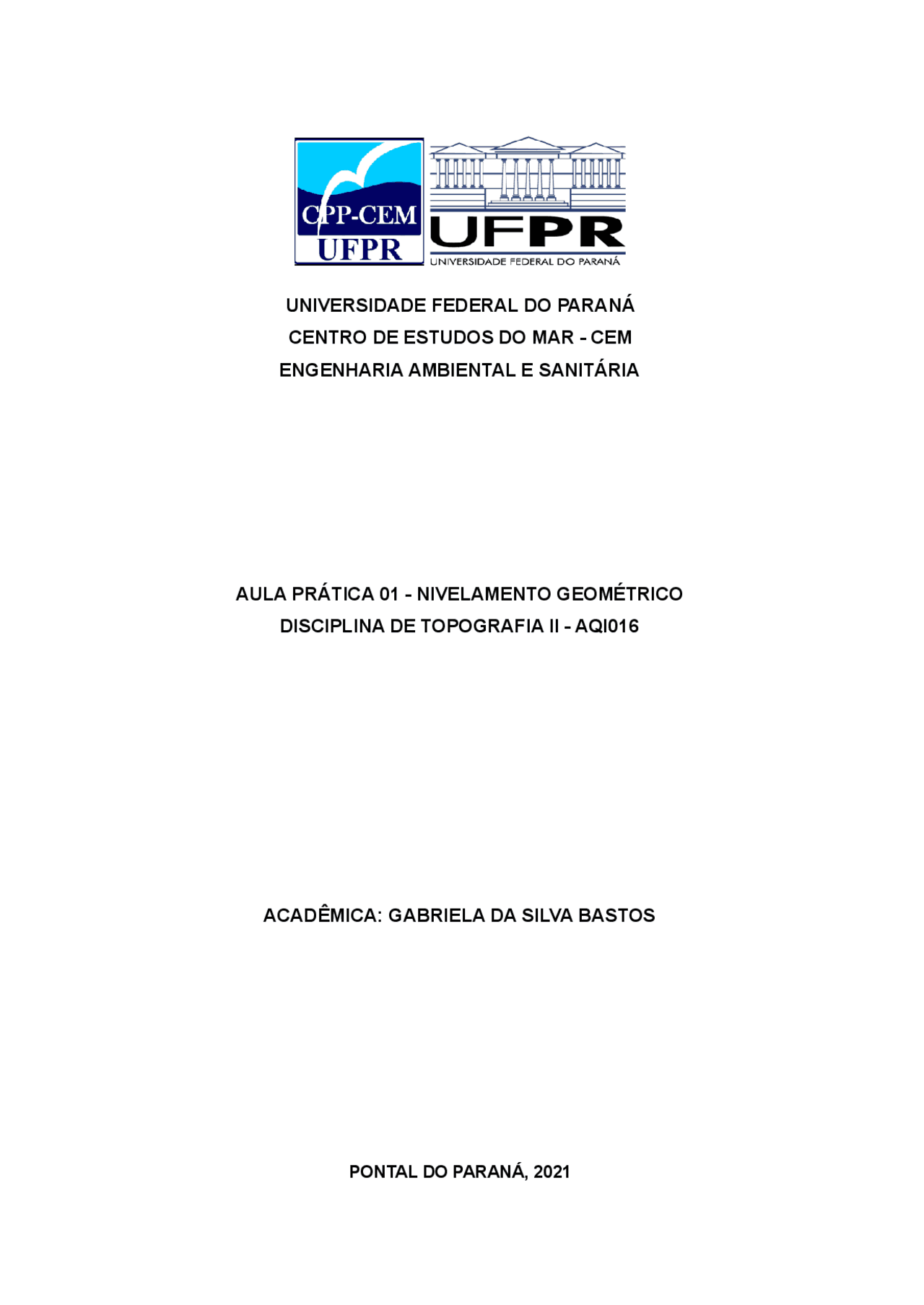

UNIVERSIDADE FEDERAL DO PARANÁ
CENTRO DE ESTUDOS DO MAR - CEM
ENGENHARIA AMBIENTAL E SANITÁRIA
AULA PRÁTICA 01 - NIVELAMENTO GEOMÉTRICO
DISCIPLINA DE TOPOGRAFIA II - AQI
ACADÊMICA: GABRIELA DA SILVA BASTOS
PONTAL DO PARANÁ, 2021
1 - INTRODUÇÃO
Os dados utilizados nesta atividade foram obtidos a partir do levantamento topográfico do Campus Mirassol da UFPR realizado pelo Professor Alexandre B. Lopes, que está localizado no Balneário Praia de Leste em Pontal do Paraná. Com o conhecimento das disciplinas de Topografia I e II, os cálculos de nivelamento geométrico mostrados abaixo, podem ser realizados de modo que sirvam para avaliar e aplicar os conhecimentos adquiridos no ensino remoto. 2 - EQUIPAMENTO O equipamento de nivelamento utilizado é o Leica Sprinter 150M, com precisão de nível 3 e desvio padrão menor ou igual a 3 mm / km, podendo ser utilizado em ambientes com pouca luz. 3 - NIVELAMENTO GEOMÉTRICO O nivelamento foi feito do ponto 1 ao 4, e o contranivelamento do ponto 4 ao
- Para verificar se a linha média é realmente o ponto médio entre as linhas superior e inferior, basta usar a seguinte equação: FM = (FS + FI)/ Em seguida, deve-se usar a fórmula de cota de nivelamento geométrico, que consiste no seguinte para calcular as cotas: 𝐶1=𝐶+𝐿𝑅−𝐿𝑉 Onde: C1 = Cota do ponto desejado; C = Cota do ponto anterior; LR = Leitura de ré; LV = Leitura de vante. A cota inicial será representada pelos três últimos números do GRR20165 466. Desta forma, podemos preencher as cadernetas de nivelamento e contranivelamento:
Para determinar a precisão do nivelamento, foi utilizada a seguinte equação: 𝐸𝑐 =|𝑁𝑛𝑖𝑣.|−|𝑁𝑐𝑜𝑛.| Em que: Ec = erro cometido; Nniv. = Diferença de nível final do nivelamento geométrico; Ncon. = Diferença de nível final do contranivelamento. Portanto, 𝐸𝑐 = |0,329| - |-0,328| = 0, 5.CONCLUSÃO Considerando que a tolerância de erro da NBR13133 é de apenas 0,012m, podemos considerar que o erro calculado nesta prática está dentro da norma estabelecida, pois é de apenas 0,001m. A conclusão é que não há grandes erros relacionados na prática de campo deste relatório.
