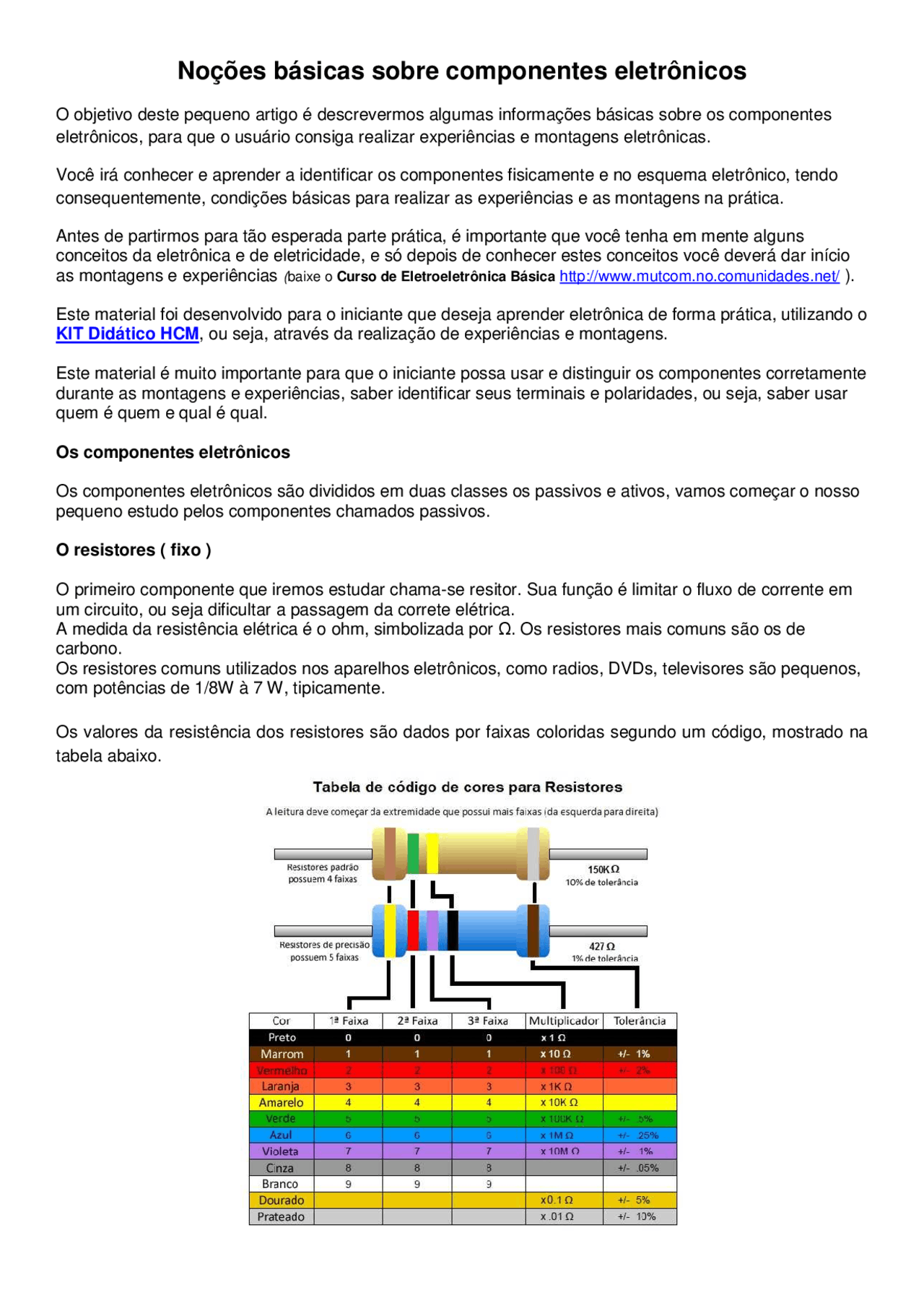

Noções básicas sobre componentes eletrônicos
O objetivo deste pequeno artigo é descrevermos algumas informações básicas sobre os componentes
eletrônicos, para que o usuário consiga realizar experiências e montagens eletrônicas.
Você irá conhecer e aprender a identificar os componentes fisicamente e no esquema eletrônico, tendo
consequentemente, condições básicas para realizar as experiências e as montagens na prática.
Antes de partirmos para tão esperada parte prática, é importante que você tenha em mente alguns conceitos da eletrônica e de eletricidade, e só depois de conhecer estes conceitos você deverá dar início as montagens e experiências ( baixe o Curso de Eletroeletrônica Básica http://www.mutcom.no.comunidades.net/ ).
Este material foi desenvolvido para o iniciante que deseja aprender eletrônica de forma prática, utilizando o KIT Didático HCM , ou seja, através da realização de experiências e montagens.
Este material é muito importante para que o iniciante possa usar e distinguir os componentes corretamente durante as montagens e experiências, saber identificar seus terminais e polaridades, ou seja, saber usar quem é quem e qual é qual.
Os componentes eletrônicos
Os componentes eletrônicos são divididos em duas classes os passivos e ativos, vamos começar o nosso pequeno estudo pelos componentes chamados passivos.
O resistores ( fixo )
O primeiro componente que iremos estudar chama-se resitor. Sua função é limitar o fluxo de corrente em um circuito, ou seja dificultar a passagem da correte elétrica. A medida da resistência elétrica é o ohm, simbolizada por Ω. Os resistores mais comuns são os de carbono. Os resistores comuns utilizados nos aparelhos eletrônicos, como radios, DVDs, televisores são pequenos, com potências de 1/8W à 7 W, tipicamente.
Os valores da resistência dos resistores são dados por faixas coloridas segundo um código, mostrado na
tabela abaixo.
Acima você encontrou dois exemplos de como efetuar a leitura do valor de resistência de um resistor de 4 faixas e 5 faixas. Abaixo você encontra outros exemplos e alguns exercícios para que você possa praticar.
1º) Descubra o valor das cores e o valor Ohmico de cada resistor.
Em um esquema eletrônico identificamos o resistor pelo seu símbolo, independente da sua potência, material ou tamanho, lembrando que o resistor não tem polaridade. Abaixo você encontra as duas
formas simbólicas para o resistor.
Abaixo você encontra a imagem real de alguns resistores de carvão de 1/4 W.
Em um esquema eletrônico identificamos o potênciometro pelo seu símbolo, independente do modelo.
Abaixo você encontra forma simbólica para o potênciometro.
Resistores especiais
Fotoresistor também conhecido LDR (Light dependent resistor) é um resistor cuja resistência depende da intencidade de luz que incide sobre ele. Abaixo você encontra alguns modelos reais de LDR.
Em um esquema eletrônico identificamos o LDR pelo seu símbolo, independente do tamanho. Abaixo você encontra forma simbólica para o LDR.
Capacitores
O capacitor cumpre inúmeras finalidades nos circuitos eletrônicos. Os capacitores são utilizados como reservatórios de cargas nos circuitos de filtro, como “amortecedores”, evitando que ocorra variações grandes em um circuito, em acoplamentos e desacoplamentos de sinais, no bloqueio de corrente contìnua, para livre passagem da corrente alternada, etc...
A unidade de medida de um capacitor é dado em farads (F).
Na prática são utilizados submúltiplos do farad como o microfarad (μF – milionésimo do farad – 0,000 001
F), o nanofarad (nF – bilionésimo do farad – 0,000 000 001 F) e o picofarad (PF – trilionésimo do farad –
0,000 000 000 001 F).
Abaixo você encontrará os tipos mais comuns de capacitores utilizados na eletrônica.
Capacitor eletrolítico
Possui polaridade e durante uma montagem ou substituição devemos estar atentos a esta polaridade.
Os capacitores eletrolíticos vem com uma faixa lateral indicando o terminal negativo do capacitor, e esta polaridade deve ser respeitada na hora da montagem, caso contrário o circuito não funcionará e
dependendo da tensão de trabalho o mesmo pode até estourar. Abaixo você encontra alguns modelos reais de capacitor eletrolíticos. Na grande maioria, tem sua capacidade medida em microfarad (μF).
Outra especificação importante dos capacitores é a sua tensão de trabalho, ou seja, qual a tensão máxima
que suportam.
Capacitores Cerâmicos
O capacitor cerâmico também é muito utilizado nas montagens eletrônica, principalmente em circuitos osciladores e de RF. Este tipo de capacitor, geralmente apresenta menor capacidade que os de poliester e eletrolíticos, sendo da ordem de alguns picofarads (pF) até centenas de nanofarads (nF). Também não possui polaridade. Abaixo você encontra alguns modelos reais de capacitores de cerâmica.
Em um esquema eletrônico identificamos o capacitor de cerâmica pelo seu símbolo, independente do
tamanho e tensão de trabalho. Abaixo você encontra forma simbólica para o capacitor cerâmica.
A maneira como o valor do capacitor é impresso no corpo do capacitor de cerâmica é bem igual ao último exemplo do capacitor de poliester, principalmente nos mod. mais comuns. Existe apenas uma diferença em relação ao capacitores de valores inferiores a 100 pF.
Nos tipos de baixos valores existe uma letra maiúscula que substitui a vírgula e a capacitância é dada em picofarads. Por exemplo 4N7 ou 4J7 indicam 4,7 pF. Nos tipos de maiores valores, continua valendo a mesma regra, os dois primeiros dígitos formam a dezena da capacitância e o terceiro o número de zeros, com o valor dado em picofarads. Por exemplo 103 significa 10 seguido de 3 zeros ou 10 000 pF. Ora, 10 000 pF equivale a 10 nF (nanofarads).
Alguns exemplos para praticar:
Por que é importante seguir o tipo indicado de capacitor numa montagem? Os capacitores, se bem que tenham por função armazenar cargas elétricas, são diferentes quanto a outras propriedades que são importantes numa montagem eletrônica.
Por que não posso usar um capacitor de poliéster onde se recomenda um cerâmico? O s capacitores de poliéster não respondem as variações de sinais de altas frequências tão bem quanto os cerâmicos. Assim, num circuito de alta frequência, um capacitor de poliéster pode não funcionar, dependendo de sua função.
É por este motivo, que nas listas de materiais ou mesmo nas recomendações para montagem de certos circuitos, deve-se seguir à risca a recomendação de se usar determinado tipo de capacitor. Num transmissor, por exemplo, se o capacitor indicado for cerâmico ele deve ser desse tipo, sob pena do projeto não funcionar. Escrito por: Newton C. Braga
Indutores
Os indutores ou bobinas são componentes formados por espiras de fio esmaltado que podem ser enroladas em uma forma sem núcleo de ferro ou ferrite. Os indutores podem ser especificados pela indutância em Henrys ( e seus submúltiplos como o milihenry e o microhenry) ou ainda pelo número de espiras, diâmetro e comprimento da forma, além do tipo do núcleo.
Alguns indutores possuem núcleos ajustáveis para que sua indutância possa ser modificada.
Abaixo você encontra alguns modelos reais de indutores.
Componentes ativos (semicondutores)
Diodos retificadores
Os diodos semicondutores são dispositivos que conduzem a corrente num único sentido. Por este motivo eles são utilizados tanto em funções lógicas como na retificação, ou seja, para converter corrente alternada em corrente contínua. Abaixo você encontra alguns modelos reais de diodos.
Diodos de sinal
São projetados para funcionarem com baixas correntes (menos de 1 A). Possuem o encapsulamento de vidro, podem ser de silício ou germânio e os encontraremos nos circuitos chaveadores ou retificadores de baixa corrente. Abaixo você encontra alguns modelos reais de diodos de sinal.
Em um esquema eletrônico identificamos os diodos pelo seu símbolo, independente do tipo e da corrente,
devendo observar as especificações fornecidas no esquema do circuito. Abaixo você encontra a forma simbólicas para o diodo.
Ponte de Diodos retificadores
Trata-se de um conjunto de diodos montado e conjunto chamado Ponte de diodos, este conjunto é composto por 4 diodos e pode ter diversos encapsulamentos com capacidade de trabalhar com ampla faixa de corrente, dependendo do modelo de das características da ponte. Abaixo você encontra alguns modelos reais de ponte de diodos.
Em um esquema eletrônico identificamos as pontes de diodos pelo seu símbolo, independente do tipo e da
corrente, devendo observar as especificações fornecidas no esquema do circuito. Abaixo você encontra a forma simbólicas para uma ponte de diodo.
Diodo zeners
Estes diodos podem conduzir corrente no sentido inverso. Para isto devemos aplicar tensão igual ou maior que a indicada no corpo dele. Quando um zener está conduzindo no sentido inverso, ele mantém a tensão constante nos seus terminais. Portanto ele pode ser usado como estabilizador, regulador de tensão ou em circuitos de proteção em circuitos de baixa corrente. Abaixo você encontra alguns modelos reais de diodos zeners.
Abaixo você encontra alguns modelos reais de Transistores Bipolares.
Abaixo vamos identificar a base, coletor e emissor de alguns tipos de transistores bipolar. Isso é muito importante para que você saiba utiliza-los corretamente em uma montagem ou até mesmo em substituição
durante o reparo de algum equipamento.
Através da simbologia do transistor não é possível saber qual é o seu encapsulamento, temos que identificar no circuito através da descrição qual o tipo do transistor que esta sendo utilizado. Geralmente os fabricantes identificam os transistores em um circuito utilizando letras como Q , T , TR, acrescentando um nº conforme a ordem.
Por exemplo: ex1: Q1 BC 558 ex2: T1 BC548 ex3: TR5 BF 494 ex4: Q3 BD 139
Em um esquema eletrônico identificamos os transistores bipolares pelo seu símbolo, pode ser um transistor NPN ou um transistor PNP. Abaixo você encontra a formas simbólicas para os dois tipos de transistores.
Tiristores
São diodos especiais destinados ao controle de corrente intensas com um terminal para o disparo do componente, havendo dois tipos principais que podem se encontrados. Os SCRs são usados em corrente contínua e os TRIACs são usados em corrente alternada. Abaixo veremos os seus aspectos físicos e o símbolo destes dois tipos de componentes:
SCR
SCR (Silicon Controlled Rectfier) ou Diodo Controlado de Silício. Trata-se de um dispositivo semicondutor
de 4 camada destinado ao controle de correntes intensas nos circuitos. Este dispositivo possui um anodo e um catodo entre os quais passa a corrente principal, e um elemento de disparo denominado gate. Abaixo
você encontra alguns modelos reais de SCRs.
Em um esquema eletrônico identificamos o SCR pelo seu símbolo. Abaixo você encontra a formas simbólicas para o SCR.
TRIACs
Os TRIACs conduzem corrente nos dois sentidos quando disparados, e por isso são indicados para o controle de dispositivos em circuitos de corrente alternada. São usados para controlar a passagem da corrente alternada em lâmpadas incandescentes, motores, resistências de chuveiros, etc. Este tipo de circuito controlador recebe o nome de "dimmer". O TRIAC é um componente formado basicamente por dois SCRs internos ligados em paralelo, um ao contrário do outro. Ele possui três terminais: MT1 (anodo 1), MT2 (anodo 2) e gate (G).
Abaixo você encontra alguns modelos reais de TRIACs.
Em um esquema eletrônico identificamos os relés pelo seu símbolo, conforme o número de pinos e contatos NA e NF. Os relés são dotados de contatos, que podem ser do tipo normalmente abertos NA e do tipo normalmente fechado NF. Abaixo você encontra algumas formas simbólicas para os relés.
Identificando os componentes eletrônicos em um circuito
Agora vamos colocar em prática o conteúdo visto até aqui, utilizando alguns exemplos de circuitos eletrônicos, iremos identificar os componentes em seus respectivos circuitos.
O objetivo principal desta etapa é fazer com que você se familiarize com os componentes eletrônicos em um esquema eletrônico real, aprendendo a identificar os componentes e compreendendo as conexões do
esquema, para que posteriormente você possa utiliza-lo nas montagens eletrônicas.
Atente as polaridades e ligações dos terminais dos componentes, pois caso seja invertido em uma montagem o circuito não funcionará, e dependendo da tensão de trabalho utilizado o componente pode até
danificar-se devido ao erro durante a montagem.
Todos os circuitos que estaremos estudando estão sendo utilizado com objetivo de interpretação simbólica
e por isso não entraremos em detalhe em relação ao funcionamento do mesmo.
Circuito 1
Este primeiro circuito que estaremos verificando, trata-se de um mini pisca pisca, que funciona!!!
Circuito 2
Este nosso segundo circuito trata-se de um circuito de iluminação de emergência.
Circuito 3
Este próximo circuito trata-se de um transmissor de vídeo, do tipo Vídeo Link. Neste circuito encontramos um componente chamado indutor (bobina).
Complete a lista do esquema acima usando o nome dos componentes de acordo com números.
1- ___________________________________ 2- ___________________________________ 3- ___________________________________ 4- ___________________________________ 5- ___________________________________ 6- ___________________________________ 7- ___________________________________ 8- ___________________________________ 9- ___________________________________ 10- ___________________________________
Complete a lista do esquema acima usando o nome dos componentes de acordo com números.
1- ___________________________________ 2- ___________________________________ 3- ___________________________________ 4- ___________________________________ 5- ___________________________________ 6- ___________________________________ 7- ___________________________________ 8- ___________________________________ 9- ___________________________________ 10- ___________________________________
Conclusão
Assim, finalizamos este artigo, onde o objetivo principal foi descrevermos algumas informações básicas
sobre os componentes eletrônicos, para que você consiga utilizar os componentes eletrônicos em suas experiências e montagens eletrônicas.
Agora que você já conhece e sabe identificar os componentes fisicamente e no esquema eletrônico já pode partir para a tão esperada parte prática.
É importante que você tenha em mente que além de realizar as montagens práticas, você deve procurar entender e compreender como funciona cada um dos componentes utilizados neste artigo.
Lembrando que maiores informações você pode encontrar e baixar em nosso site, inclusive o curso de Eletroeletrônica Básica.
Um abraço e até o próximo artigo.
Heleno do C. Mutti
