EXPLICAÇÕES - COMPONENTES ELETRÔNICOS

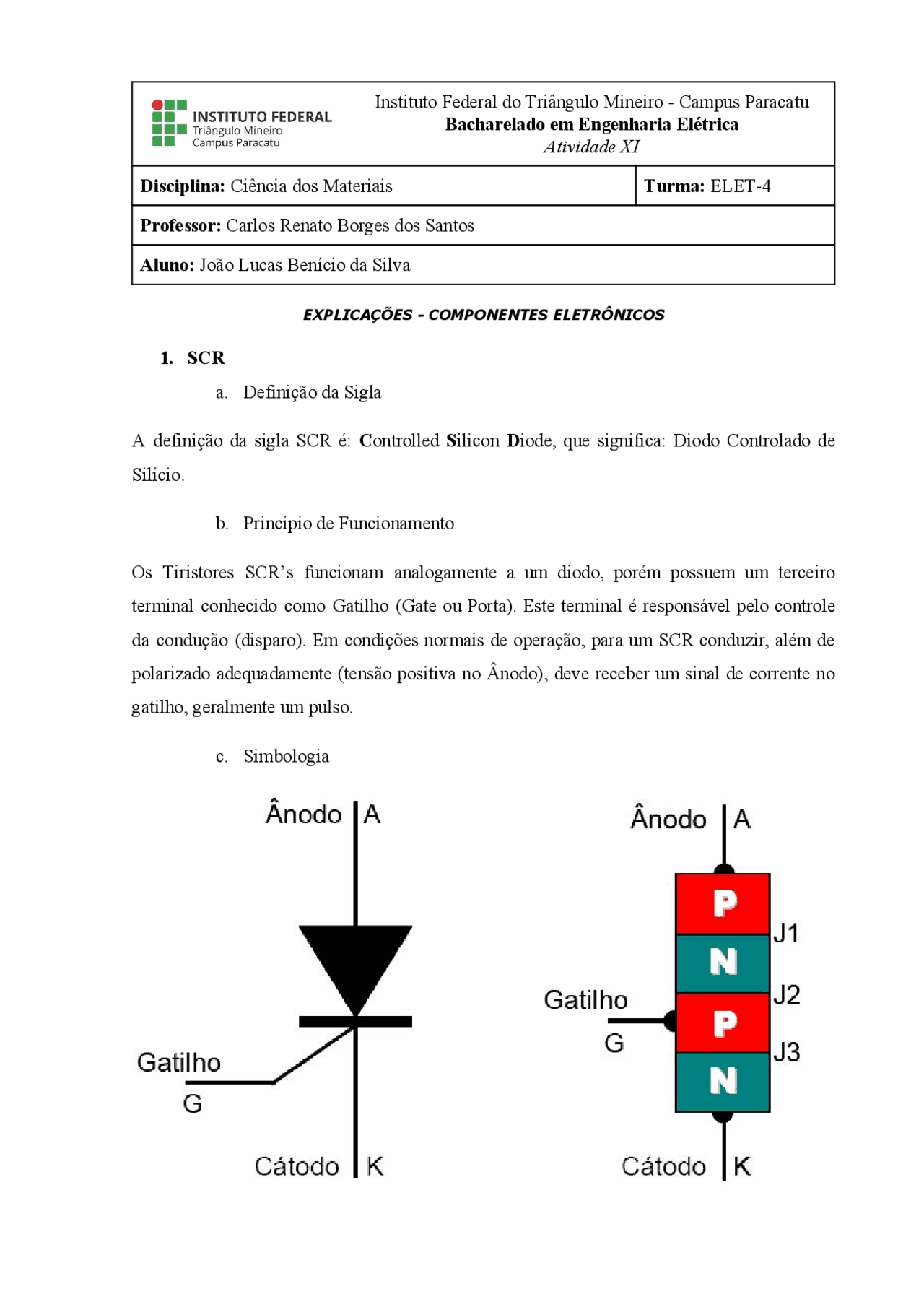

1. SCR a. Definição da Sigla
A definição da sigla SCR é: C ontrolled S ilicon D iode, que significa: Diodo Controlado de Silício.
b. Princípio de Funcionamento
Os Tiristores SCR’s funcionam analogamente a um diodo, porém possuem um terceiro terminal conhecido como Gatilho (Gate ou Porta). Este terminal é responsável pelo controle da condução (disparo). Em condições normais de operação, para um SCR conduzir, além de polarizado adequadamente (tensão positiva no Ânodo), deve receber um sinal de corrente no gatilho, geralmente um pulso.
c. Simbologia
Instituto Federal do Triângulo Mineiro - Campus Paracatu Bacharelado em Engenharia Elétrica Atividade XI Disciplina: Ciência dos Materiais Turma: ELET- Professor: Carlos Renato Borges dos Santos Aluno: João Lucas Benício da Silva
d. Estrutura básica
Possui quatro camadas, podendo ser PNPN ou NPNP.
e. Terminais
Ele possui três terminais, sendo eles, ânodo ( A ), cátodo ( K )e gatilho ( G ).
O gatilho é responsável por determinar a passagem de corrente entre os terminais principais do tiristor, ou seja, entre o ânodo e o cátodo. Se o gate não for acionado, o tiristor não conduz; se acionado, o SCR conduz caso a corrente vá do ânodo para o cátodo. Em corrente alternada, a cada alternância de semiciclo da tensão, o SCR comuta. A comutação ocorre quando o tiristor para de conduzir, voltando ao estado de bloqueio da corrente, até ser disparado outra vez (aplicação de pulso de corrente no gate). Em corrente contínua, é necessário um circuito de bloqueio forçado, ou, então, a interrupção do circuito.
f. Aplicações O SCR é aplicado em: ● Chaveamento de altas potências; ● Controle de motores; ● Carregadores de baterias; ● Chaves biestáveis. ● Controles de relés e motores; ● Fontes de tensão reguladas; ● Choppers (variadores de tensão CC); ● Inversores CC-CA;
IMAGENS - SCR
2. TRIAC
a. Definição da Sigla
A definição da sigla TRIAC é: A lternating C urrent Tri ode, que significa: Triodo de Corrente Alternada.
b. Princípio de Funcionamento
O TRIAC desempenha a função de 2 SCRs numa operação de onda completa.
c. Simbologia
O símbolo da direita é um equivalente com dois SCRs.
d. Estrutura básica
e. Terminais
f. Aplicações
O TRIAC é aplicado em:
● Relé Eletromecânico; ● Relé de Estado Sólido; ● Controle de Iluminação (Dimmer Analógico); ● Controle de Iluminação (Dimmer Digital).
IMAGENS - TRIAC
3. UJT
a. Definição da Sigla
A definição da sigla UJT é: U ni j unction t ransistor, que significa: Transistor de unijunção.
b. Princípio de Funcionamento
O valor resistivo normal entre os terminais da base 2 e 1 é relativamente alto (tipicamente entre 4 k Ω e 12 k Ω). Assim, se ligarmos o terminal B 2 a um potencial positivo (tipicamente entre 6 e 30 Volt), e o terminal B 1 ao negativo, uma corrente muito pequena circula por Rb2 e Rb1. Ao mesmo tempo, Rb2 e Rb1 formam um divisor de tensão, em cujo ponto intermédio surge uma tensão menor, porém proporcional àquela que foi aplicada a B 2. Suponhamos que Rb2 e Rb1 têm valores iguais, de 5 KΩ cada um. Assim, se aplicarmos (com a polaridade indicada) 10 Volt entre B 2 e B 1 , o “cátodo” do “diodo” do emissor terá uma tensão de 5 Volts. Ao aplicarmos, então, uma tensão de entrada no emissor (E) do UJT, esta terá que, inicialmente vencer a barreira de potencial intrínseca da junção PN ( 0,6V) e, em seguida, superar a própria tensão que polariza o “cátodo” (5 Volts no exemplo). Nesse caso, enquanto a tensão aplicada ao terminal do emissor (E) não atingir 5,6 Volt (0,6V + 5V) não haverá passagem de corrente pelo emissor através de Rb1 para a linha de negativo da alimentação. Mantendo-se no exemplo, uma tensão de emissor igual ou maior do que 5,6 Volts determinará a passagem de uma corrente; já qualquer tensão inferior (a 5,6V) será incapaz de originar passagem da corrente elétrica pelo emissor (E) e por Rb1. Enquanto os 5,7V não forem atingidos, a corrente será nula, como através de um interruptor aberto. Alcançando os 5,6V, tudo se passa como se o tal interruptor estivesse fechado. A corrente que circulará estará limitada unicamente pelo valor resistivo intrínseco de Rb1. Como a transição de corrente nula, para corrente total, entre emissor (E) e base 1 (B 1 ) se dá sempre de forma abrupta (quando a tensão de emissor chega à tensão/limite de disparo), podemos considerar o UJT como um simples interruptor acionado por tensão.
O Transistor UJT é um dispositivo com uma operação diferente de outros transistores. É um dispositivo de disparo. É um dispositivo que consiste em uma única junção PN que é usada para fazer osciladores. Muito importante: não é um FET.
c. Simbologia
● Geradores de sinais; ● Dentes de serra; e ● em sistemas temporizados.
IMAGENS - UJT
e. Terminais
Possui três terminais sendo eles: Ânodo ( A ), Gate ( G )e Cátodo ( C ou K ).
f. Aplicações O PUT é aplicado em: ● É usado para disparar tiristores; e ● também é usado como um oscilador de relaxamento.
IMAGENS - PUT
e. Terminais
f. Aplicações
O LDR é aplicado em:
● Fotocélulas; ● Medidores de luz; ● detetores de incêndio ou de fumo; e ● controladores de iluminação.
IMAGENS - LDR
