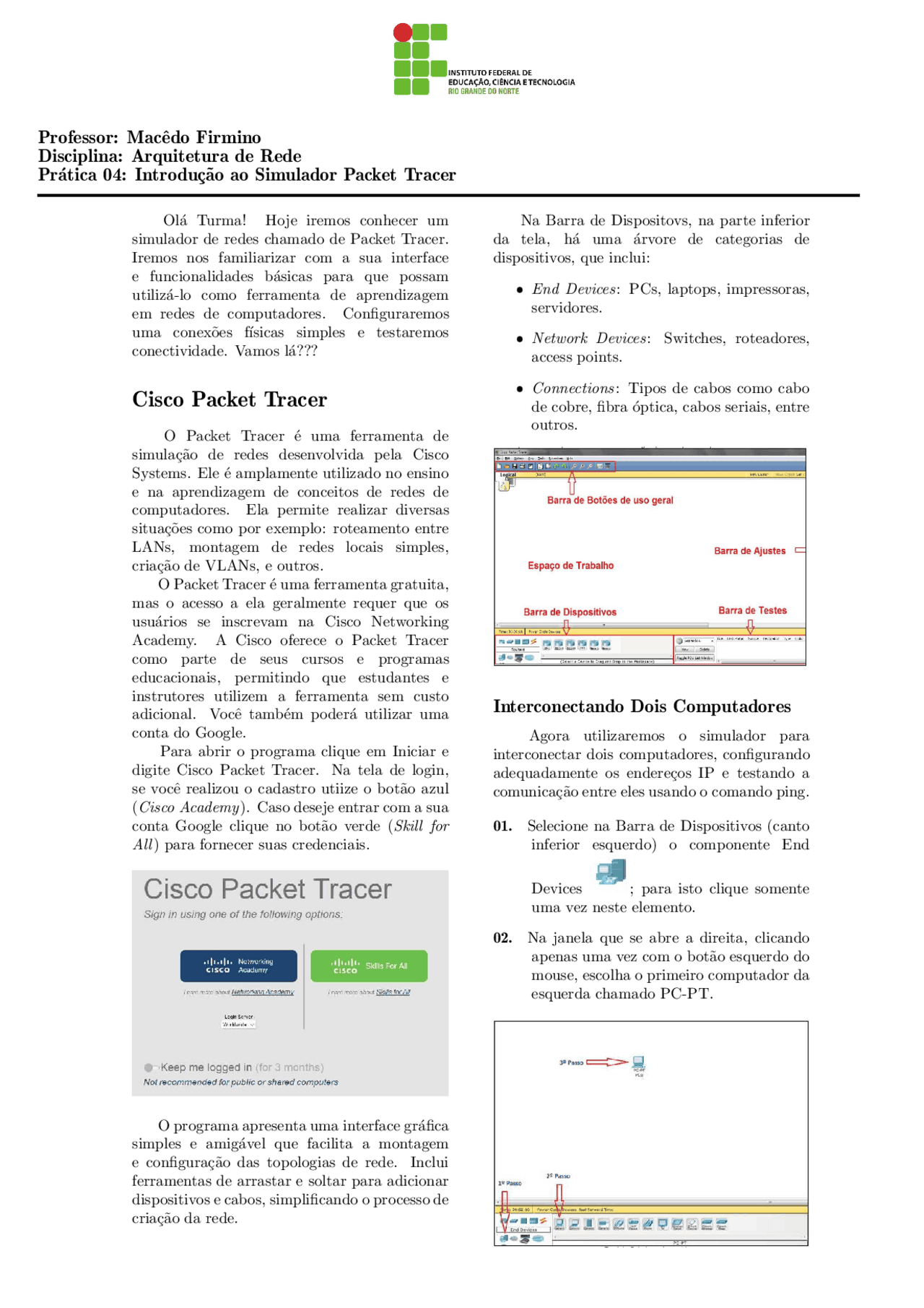

Professor: Macˆedo Firmino
Disciplina: Arquitetura de Rede
Pr´atica 04: Introdu¸c˜ao ao Simulador Packet Tracer
Ol´a Turma! Hoje iremos conhecer um
simulador de redes chamado de Packet Tracer.
Iremos nos familiarizar com a sua interface
e funcionalidades b´asicas para que possam
utiliz´a-lo como ferramenta de aprendizagem
em redes de computadores. Configuraremos
uma conex˜oes f´ısicas simples e testaremos
conectividade. Vamos l´a???
Cisco Packet Tracer
O Packet Tracer ´e uma ferramenta de
simula¸c˜ao de redes desenvolvida pela Cisco
Systems. Ele ´e amplamente utilizado no ensino
e na aprendizagem de conceitos de redes de
computadores. Ela permite realizar diversas
situa¸c˜oes como por exemplo: roteamento entre
LANs, montagem de redes locais simples,
cria¸c˜ao de VLANs, e outros.
O Packet Tracer ´e uma ferramenta gratuita,
mas o acesso a ela geralmente requer que os
usu´arios se inscrevam na Cisco Networking
Academy. A Cisco oferece o Packet Tracer
como parte de seus cursos e programas
educacionais, permitindo que estudantes e
instrutores utilizem a ferramenta sem custo
adicional. Vocˆe tamb´em poder´a utilizar uma
conta do Google.
Para abrir o programa clique em Iniciar e
digite Cisco Packet Tracer. Na tela de login,
se vocˆe realizou o cadastro utiize o bot˜ao azul
(Cisco Academy). Caso deseje entrar com a sua
conta Google clique no bot˜ao verde (Skil l for
All ) para fornecer suas credenciais.
O programa apresenta uma interface gr´afica
simples e amig´avel que facilita a montagem
e configura¸c˜ao das topologias de rede. Inclui
ferramentas de arrastar e soltar para adicionar
dispositivos e cabos, simplificando o processo de
cria¸c˜ao da rede.
Na Barra de Dispositovs, na parte inferior
da tela, h´a uma ´arvore de categorias de
dispositivos, que inclui:
•
End Devices: PCs, laptops, impressoras,
servidores.
•
Network Devices: Switches, roteadores,
access points.
•
Connections: Tipos de cabos como cabo
de cobre, fibra ´optica, cabos seriais, entre
outros.
Interconectando Dois Computadores
Agora utilizaremos o simulador para
interconectar dois computadores, configurando
adequadamente os endere¸cos IP e testando a
comunica¸c˜ao entre eles usando o comando ping.
01. Selecione na Barra de Dispositivos (canto
inferior esquerdo) o componente End
Devices ; para isto clique somente
uma vez neste elemento.
02. Na janela que se abre a direita, clicando
apenas uma vez com o bot˜ao esquerdo do
mouse, escolha o primeiro computador da
esquerda chamado PC-PT.
