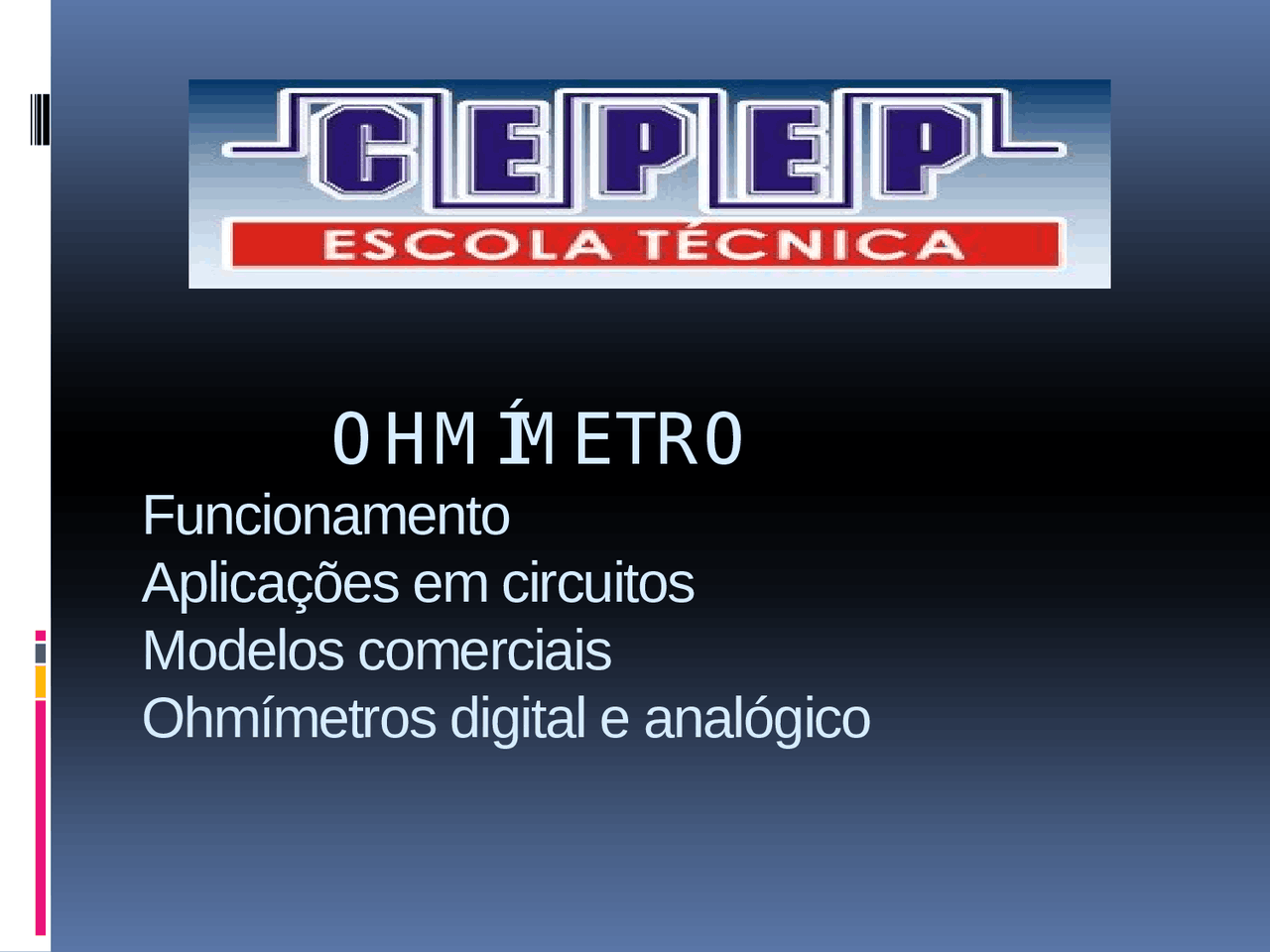

O H M ÍM ETRO

Funcionamento

Aplicações em circuitos

Modelos comerciais

Ohmímetros digital e analógico

Funcionam ento:

O Ohmímetro, ou “medidor de Ohms”, é um aparelho eletrônico especialmente para fazer medidas de resistência elétrica. Para medir a resistência elétrica de um elemento de circuito com esse aparelho precisamos, necessariamente, retirar o elemento do circuito no qual ele estava conectado e, só então, ligar suas extremidades aos terminais de um Ohmímetro.

Aplicações em circuito:

Desconecte completamente ou desligue toda a alimentação

elétrica do circuito que você está testando. Seu ohmímetro

fornecerá a voltagem e corrente ao circuito de forma que

nenhuma outra alimentação é necessária.

Zere o medidor se ele for equipado com esta função. Veja que a escala é disposta na direção oposta da maioria das escalas convencionais, ou seja, o valor da resistência aumenta da direita para a esquerda. A resistência medida deve ser zero quando os terminais estão conectados diretamente entre si, isso pode ser ajustado segurando os dois terminais em contato e girando o botão de ajuste até que o ponteiro indique zero ohms.

M odelos com erciais

O hm ím etro digitale analógico:

O processo é realizado de forma digital, isto é códigos binários, sendo o resultado apresentado num visor por um valor numérico.

Efetuam a medição através do deslocamento de um ponteiro sobre uma escala graduada. Do ponto de vista construtivo possuem componentes mecânicos cuja características funcionais afetam diretamente a
