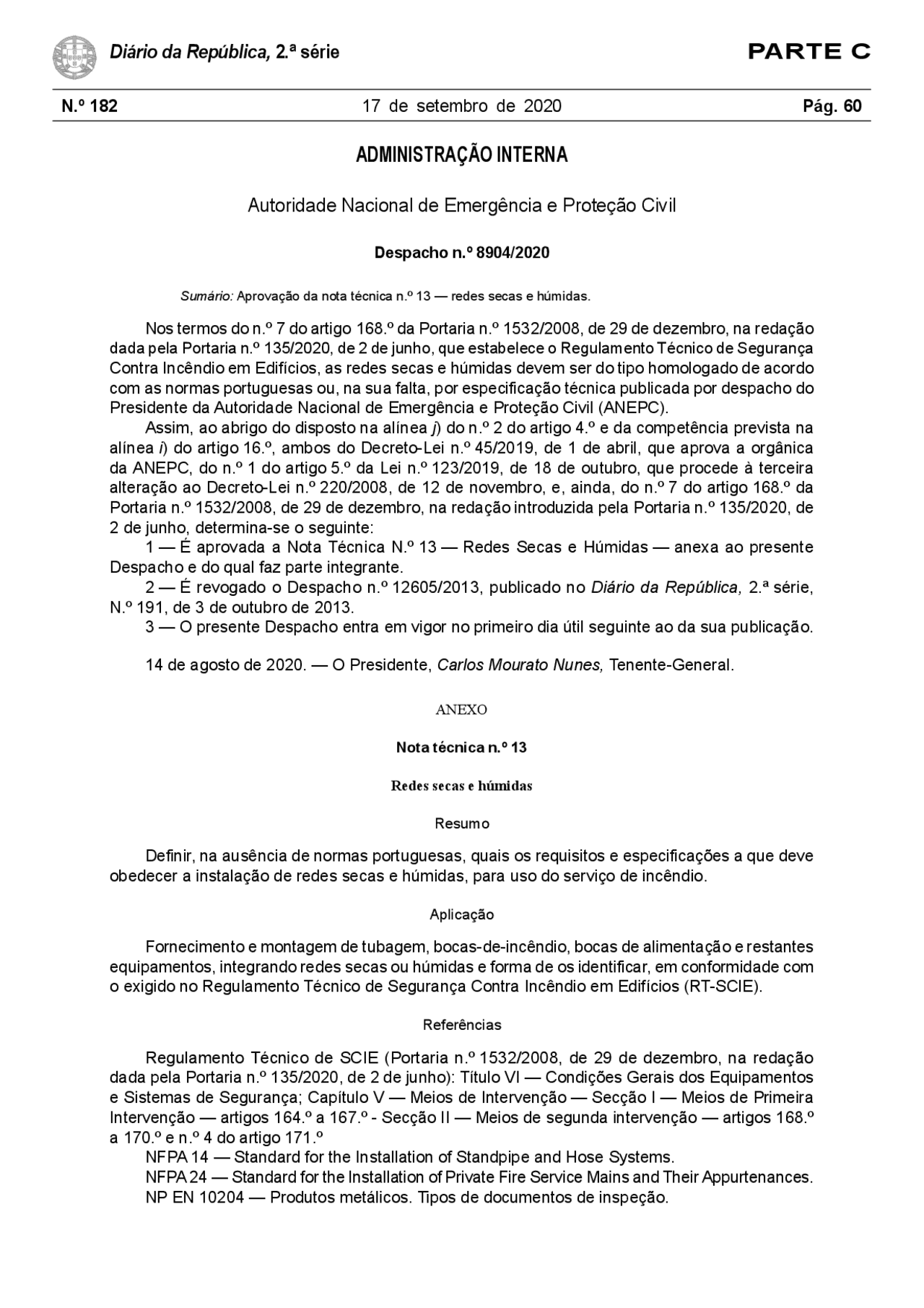

N.º 182 17 de setembro de 2020 Pág. 60
ADMINISTRAÇÃO INTERNA
Autoridade Nacional de Emergência e Proteção Civil
Despacho n.º 8904/
Sumário: Aprovação da nota técnica n.º 13 — redes secas e húmidas.
Nos termos do n.º 7 do artigo 168.º da Portaria n.º 1532/2008, de 29 de dezembro, na redação dada pela Portaria n.º 135/2020, de 2 de junho, que estabelece o Regulamento Técnico de Segurança Contra Incêndio em Edifícios, as redes secas e húmidas devem ser do tipo homologado de acordo com as normas portuguesas ou, na sua falta, por especificação técnica publicada por despacho do Presidente da Autoridade Nacional de Emergência e Proteção Civil (ANEPC). Assim, ao abrigo do disposto na alínea j ) do n.º 2 do artigo 4.º e da competência prevista na alínea i ) do artigo 16.º, ambos do Decreto-Lei n.º 45/2019, de 1 de abril, que aprova a orgânica da ANEPC, do n.º 1 do artigo 5.º da Lei n.º 123/2019, de 18 de outubro, que procede à terceira alteração ao Decreto-Lei n.º 220/2008, de 12 de novembro, e, ainda, do n.º 7 do artigo 168.º da Portaria n.º 1532/2008, de 29 de dezembro, na redação introduzida pela Portaria n.º 135/2020, de 2 de junho, determina-se o seguinte: 1 — É aprovada a Nota Técnica N.º 13 — Redes Secas e Húmidas — anexa ao presente Despacho e do qual faz parte integrante. 2 — É revogado o Despacho n.º 12605/2013, publicado no Diário da República, 2.ª série, N.º 191, de 3 de outubro de 2013. 3 — O presente Despacho entra em vigor no primeiro dia útil seguinte ao da sua publicação.
14 de agosto de 2020. — O Presidente, Carlos Mourato Nunes, Tenente-General.
ANEXO
Nota técnica n.º 13
Redes secas e húmidas
Resumo
Definir, na ausência de normas portuguesas, quais os requisitos e especificações a que deve obedecer a instalação de redes secas e húmidas, para uso do serviço de incêndio.
Aplicação
Fornecimento e montagem de tubagem, bocas-de -incêndio, bocas de alimentação e restantes equipamentos, integrando redes secas ou húmidas e forma de os identificar, em conformidade com o exigido no Regulamento Técnico de Segurança Contra Incêndio em Edifícios (RT-SCIE).
Referências
Regulamento Técnico de SCIE (Portaria n.º 1532/2008, de 29 de dezembro, na redação dada pela Portaria n.º 135/2020, de 2 de junho): Título VI — Condições Gerais dos Equipamentos e Sistemas de Segurança; Capítulo V — Meios de Intervenção — Secção I — Meios de Primeira Intervenção — artigos 164.º a 167.º - Secção II — Meios de segunda intervenção — artigos 168.º a 170.º e n.º 4 do artigo 171.º NFPA 14 — Standard for the Installation of Standpipe and Hose Systems. NFPA 24 — Standard for the Installation of Private Fire Service Mains and Their Appurtenances. NP EN 10204 — Produtos metálicos. Tipos de documentos de inspeção.
N.º 182 17 de setembro de 2020 Pág. 61
NP EN 671-1 — Instalações fixas de combate a incêndio, sistemas armados com mangueiras. Parte 1:
Bocas-de-incêndio armadas com mangueiras semirrígidas.
NP EN 671-2 — Instalações fixas de combate a incêndio — sistemas armados com manguei- ras. Parte 2: bocas-de-incêndio armadas com mangueiras flexíveis. NP EN 10255 — Tubos em aço não ligado com aptidão para roscagem e soldadura — Con- dições técnicas de fornecimento. NP EN 10217-1 — Tubos soldados de aço para aplicações sob pressão — Condições técnicas de fornecimento. Parte 1: Tubos de aço não ligado com características especificadas à temperatura ambiente. NP EN 10240 — Revestimentos para proteção interior e/ou exterior de tubos de aço. Especifi- cações para os revestimentos de galvanização por imersão a quente em instalações automatizadas. NP 182 — Identificação de fluidos — Cores e sinais para canalizações. NP EN 10242 — Acessórios de ferro fundido maleável roscados. NP EN 1092-1 — Flanges e suas junções Flanges circulares para tubagens, válvulas, aces- sórios e componentes, designação PN. Parte 1: Flanges de aço. NP EN 1092-2 — Flanges e suas junções — Flanges circulares para tubagens, válvulas, acessórios e ligações, designação PN. Parte 2: Flanges em ferro fundido. NP EN 545 — Tubos, acessórios e elementos acessórios de ferro fundido dúctil e respetivas juntas, para sistemas de abastecimento de água. Requisitos e métodos de ensaio. ISO 4179 — Ductile iron pipes and fittings for pressure and non-pressure pipelines — Cement mortar lining. EN 14901 — Ductile iron pipes, fittings and accessories. Epoxy coating (heavy duty) of ductile iron fittings and accessories. Requirements and test methods. EN 681-1 — Elastomeric seals. Material requirements for pipe joint seals in water and drainage applications. Part 1: vulcanized rubber. ISO 4633 — Rubber seals — Joint rings for water supply, drainage and sewerage pipeli- nes — Specification for materials. EN 805 — Water supply. Requirements for systems and components outside buildings. 1 — Introdução Segundo o estabelecido no RT-SCIE os edifícios com determinadas utilizações-tipo ou cate- gorias de risco devem ser servidos por uma rede interior de serviço de incêndio fixa, própria para a intervenção dos ocupantes (rede de 1.ª intervenção) e/ou para a intervenção dos bombeiros (rede de 2.ª intervenção). Admite-se que tal rede possa, em circunstâncias regulamentarmente definidas, estar seca ou em carga, sendo a opção de rede seca apenas para a de 2.ª intervenção. No primeiro caso, fala-se, genérica e simplificadamente, da existência de uma rede seca. Esta rede constitui uma interligação fixa entre as bocas-de-incêndio utilizadas no combate ao incêndio e a boca de alimentação, no exterior, a qual é alimentada a partir dos sistemas de bombagem exis- tentes nos veículos urbanos de combate a incêndio. A rede designa-se por rede seca descendente ou por rede seca montante consoante sirva pisos, respetivamente, abaixo ou acima do nível de referência. No segundo caso, rede em carga, a respetiva instalação designa-se por rede húmida. Esta instalação deve manter-se permanentemente em carga, de uma das seguintes formas:
a ) Com alimentação pela rede pública, para as utilizações-tipo da 1.ª e 2.ª categoria de risco, em conformidade com o disposto no n.º 5, do artigo 167.º, para redes de 1.ª intervenção. (*) b ) Com alimentação de água proveniente de uma reserva privativa do serviço de incêndio, através de uma central de bombagem de serviço de incêndio (CBSI) exclusiva, em conformidade com o disposto no n.º 6 do artigo 167.º do RT-SCIE, para redes de 1.ª intervenção e, em conformi- dade com o disposto no n.º 4 do artigo 168.º do RT-SCIE, para redes de 2.ª intervenção.
N.º 182 17 de setembro de 2020 Pág. 63
As colunas montantes e descendentes devem possuir válvula de purga de água no seu ponto de cota mais baixa, podendo essa válvula ser dispensada no caso das colunas descentes, se no seu ponto de cota mais baixa estiver instalada uma boca-de-incêndio. As colunas secas montantes devem possuir no mínimo a dimensão nominal DN 80. Sempre que se justifique deve recorrer-se ao DN 100 para garantir as condições de escoamento. Quando se apliquem tubagens metálicas cuja série comercial não contenha estas dimensões nominais, deve considerar-se um tubo com um diâmetro interior igual ou superior a 80 mm nas situações em que é prescrito o DN 80 e um tubo com um diâmetro interior igual ou superior a 100 mm nas situações em que é prescrito o DN 100. As colunas secas descendentes devem possuir a dimensão nominal DN 80, exceto nas situa- ções previstas no n.º 6 do artigo 168.º Excetuam-se também as redes previstas no artigo 274.º do RT-SCIE, em que a dimensão nominal a considerar será DN 100. 2.3 — Ramais de ligação Quando o acoplamento não for do tipo direto, isto é quando a boca de alimentação não for acoplada diretamente à tubagem vertical, deve existir um ramal de ligação o qual deve possuir o mesmo diâmetro da coluna. A junção das duas tubagens deve ser protegida contra os esforços resultantes da introdução da água sob pressão na boca de alimentação, nas condições estabele- cidas no ponto 2.7 da presente Nota Técnica (NT). Este troço horizontal pode ser instalado à face ou embebido não podendo atravessar locais de risco C, garantindo nos restantes casos as condições de proteção já referidas para as colunas. O seu traçado deve ser retilíneo e o mais curto possível. O raio da curva de ligação à coluna deve ser o maior possível, de modo a minimizar a perda de carga localizada neste ponto, recomendando-se valores mínimos de 0,15 m para o DN 80 e 0,20 m para o DN 100. O ramal de ligação deve, nos seus pontos baixos, ser dotado de dispositivo de purga de água acessível para manobra e nos pontos altos, de ventosa automática de duplo efeito. 2.4 — Bocas de alimentação As redes secas, montante e descendente quando coexistam, devem possuir bocas de alimen- tação (siamesas) preferencialmente independentes. Nas redes, montantes ou descendentes, independentemente da sua dimensão nominal (DN 80 ou DN 100), a boca de alimentação deve ser dupla (siamesa) com uniões simétricas do tipo “STORZ” B=75, exceto na Região Autónoma da Madeira, onde devem ser adotadas uniões simétricas do tipo GUILLEMIN DN 65. Todas as bocas devem ser munidas com tampão, de preferência dotado de dispositivo de alívio de pressão e fiel de corrente. A boca de alimentação deve:
a ) Localizar -se na fachada, junto à faixa de operação se existir, localizada na via de acesso; b ) Ter o seu eixo a uma cota de nível relativamente ao pavimento da via de acesso, compreen- dida entre 0,80 e 1,20 m; c ) Ser devidamente sinalizada com a frase «SI — Rede Seca» ou o pictograma equivalente (ver NT n.º 11).
A boca de alimentação pode ser protegida por armário (ou nicho dotado de porta), com as dimensões mínimas de 0,80 × 0,80 m, com porta devidamente sinalizada no exterior com a frase «SI — Rede Seca» ou o pictograma equivalente (ver NT n.º 11). A parte inferior do armário ou nicho deve estar, no mínimo, a 0,50 m do eixo da boca. As bocas de alimentação devem ser dotadas de válvulas antirretorno. As bocas de alimentação devem ser montadas com as entradas de água viradas para o pa- vimento e a sua conceção deve ser tal que, o seu eixo forme um ângulo não inferior a 30° nem superior a 50° com o plano vertical. 2.5 — Bocas-de-incêndio A coluna terá, em cada ponto referido no RT-SCIE, uma boca-de-incêndio dupla para acopla- mento das mangueiras para ataque direto ao incêndio, do tipo”STORZ “C=52, exceto na Região Autónoma da Madeira, onde devem ser adotadas uniões do tipo GUILLEMIN DN 40.
N.º 182 17 de setembro de 2020 Pág. 64
Em regra, as bocas-de-incêndio devem localizar-se, por ordem decrescente de prioridades:
a ) Dentro de câmaras corta-fogo, se existirem; b ) Na caixa da escada, quando esta é protegida; c ) Noutros locais, partindo do princípio que o ataque a um incêndio se faz sempre a partir de um local protegido.
A sua instalação deve garantir que o eixo da boca tenha uma cota de nível entre 0,80 a 1,20 m, relativamente ao pavimento. Admite-se a sua localização à vista, dentro de nichos ou dentro de armários, devidamente sinalizados na parte visível da porta e com a frase «SI — Rede Seca» ou pictograma equivalente (ver NT n.º 11). A distância mínima entre o eixo das bocas-de-incêndio e a parte inferior dos nichos ou armários deve ser de 0,50 m. O corpo das bocas deverá ser fabricado em material resistente a solicitações mecânicas e a ambientes corrosivos. As bocas devem ser equipadas com válvula de passagem tipo globo, o qual deve indicar de forma indelével o sentido de abertura e fecho da válvula. Todas as bocas devem possuir tampões ligados às bocas por corrente. O tamponamento, com as bocas submetidas à pressão de teste, deve garantir uma estanqui- dade total. A ligação de entrada, quando as bocas estão em carga à pressão de teste, deve garantir uma estanquidade total. Os troços horizontais de ligação da coluna às bocas duplas, quando existam, devem ter a dimensão nominal mínima de DN 80. As bocas-de-incêndio devem ser montadas com as saídas de água viradas para o pavimento e a sua conceção deve ser tal que, o seu eixo forme um ângulo não inferior a 30° nem superior a 50° com o plano vertical. 2.6 — Casos particulares O dimensionamento das redes secas montantes deve ser justificado pelo projetista através do cálculo hidráulico sempre que seja verificada uma das seguintes condições:
a ) O comprimento do ramal de alimentação seja superior a 14 m; b ) A ligação das bocas-de-incêndio não seja direta à coluna mas efetuada em troços horizontais de tubagem, cujo comprimento exceda 14 metros na boca mais desfavorável; c ) Exista simultaneamente um ramal de alimentação e um troço horizontal de ligação da coluna à boca-de-incêndio mais desfavorável e a soma dos respetivos comprimentos exceda 14 metros; d ) A rede seca seja utilizada em substituição da rede húmida, nas condições previstas no n.º 6 do artigo 168.º do RT-SCIE.
Nestes casos, é exigida a indicação junto à boca de alimentação da pressão de introdução mínima, determinada através do cálculo hidráulico. 2.7 — Parâmetros de dimensionamento Para as dimensões nominais das colunas de DN 80 e DN 100 e os caudais referidos, as alturas piezométricas necessárias para a alimentação da boca-de-incêndio mais desfavorável, calculadas na boca de alimentação, devem ser inferiores às indicadas no Quadro I.
QUADRO I
Dimensão nominal (^) (mCaudal 3 /hora) piezométrica (m)Altura
DN 80...................................................... 50 85 DN 100..................................................... 100 70
N.º 182 17 de setembro de 2020 Pág. 66
É usual designar-se esta BIA por TIPO TEATRO (TT), sendo apropriada para a intervenção dos bombeiros ou outro pessoal habilitado (equipa de segurança). É também usual designar as BIA de 1.ª intervenção (carretéis com mangueira semirrígida) por TIPO CARRETEL — BITC (com válvula manual ou automática) a ) Em regra, as bocas-de-incêndio de 1.ª intervenção ou BITC devem posicionar-se da se- guinte forma: a 1) Junto do acesso ao piso, fora das caixas de escada protegidas e das câmaras corta-fogo; a 2) Distribuídas nas circulações comuns protegendo todos os espaços do edifício, em confor- midade com o artigo 165.º do RT-SCIE; a3) A distribuição das BITC não deve comprometer, quando usadas na intervenção, nem a compartimentação geral ao fogo, nem o isolamento e proteção das circulações e vias de evacuação, ambas verticais, a que se referem, respetivamente, os artigos 17.º, 18.º e 19.º e os artigos 26.º e 27.º do RT-SCIE.
b ) Em regra, as bocas-de-incêndio de 2.ª intervenção ou BITT devem localizar-se, por ordem decrescente de prioridades, em conformidade com os artigos 169.º e 170.º do RT-SCIE: b 1) Dentro de câmaras corta-fogo, se existirem; b 2) Na caixa da escada, quando esta é protegida; b 3) Noutros locais, partindo do princípio que o ataque a um incêndio se faz sempre a partir de um local protegido.
As bocas-de-incêndio de 2.ª intervenção devem ser montadas com as saídas de água viradas para o pavimento e a sua conceção deve ser tal que, o seu eixo forme um ângulo não inferior a 30° nem superior a 50°, com o plano vertical. 3.4 — Pressões e caudais mínimos Nas bocas de incêndio — BI ou BITT, o valor mínimo de caudal a considerar na boca-de-incêndio mais desfavorável é de 3 l/s, com metade delas em funcionamento, num máximo de quatro, sendo apenas aceites bocas-de-incêndio com coeficiente de descarga K igual a 85 l/(min.bar 0,5^ ). A pressão deve ser medida na boca mais desfavorável, local onde deve ser colocado manó- metro que a confirme. No caso das BITC, deve ser assegurado um caudal de cálculo de 1,5 l/s, devendo a pressão dinâmica mínima necessária para assegurar este caudal ser determinada por consulta da curva característica do carretel a instalar, sendo apenas aceite a instalação de bocas-de-incêndio com um coeficiente de descarga K mínimo de 42 l/(min.bar 0,5^ ). O caudal instantâneo referido no parágrafo anterior pode ser reduzido até 1 l/s nos casos de instalações abrangidas pelo artigo 14.º-A do Decreto-Lei n.º 220/2008, de 12 de novembro, na redação dada pela Lei n.º 123/2019, de 18 de outubro e das instalações abrangidas pelo n.º 5 deste artigo, devendo, nestes casos utilizar-se obrigatoriamente carretéis com um coeficiente de descarga K de 64 l/(min.bar 0,5^ ). No cálculo devem considerar-se em funcionamento simultâneo metade das bocas-de-incêndio, BITC (se apenas existirem redes de 1.ª intervenção) ou BITT (se existirem redes de 1.ª intervenção e redes de 2.ª intervenção), num máximo de quatro. Nota: Em opção, pode ser instalada uma rede de 1.ª intervenção com BITC, com mangueira semirrígida DN33 e agulheta de calibre correspondente, para proteção de espaços com carga de incêndio elevada, considerando-se o mesmo número de bocas-de-incêndio a funcionar em simultâ- neo, devendo os restantes parâmetros de cálculo hidráulico ser apresentados pelo autor do projeto. 3.5 — Ensaios A pressão de ensaio das redes húmidas deverá ser, no mínimo, 1400 kPa ou 300 kPa acima da pressão máxima dada pelos grupos de pressurização da rede, durante duas horas. No caso de redes de 1.ª intervenção alimentadas diretamente pela rede pública, o ensaio deverá ser feito com uma pressão igual a uma vez e meia a máxima de serviço, com o mínimo de 900 kPa. 4 — Tubagens a utilizar e respetivos acessórios 4.1 — Aspetos gerais As tubagens a utilizar na montagem das redes à vista deverão ser metálicas, em aço ou ferro fundido. Nas tubagens enterradas admite-se o recurso a tubagens em PEAD, desde que enterradas
N.º 182 17 de setembro de 2020 Pág. 67
a uma profundidade mínima de 0,8 m (medida entre o extradorso das tubagens e a superfície), devendo cumprir todos os requisitos de resistência à pressão interna e esforços mecânicos neces- sários ao funcionamento da instalação. As transições para a rede a jusante ou para a superfície devem ser metálicas, incluindo o acessório da picagem. A tubagem enterrada, quando realizada através de juntas suscetíveis de desengate dos tu- bos por efeito da pressão interna, tais como juntas de compressão ou juntas de boca e ponta lisa, deve ser fixada a blocos de ancoramento em betão. A aplicação de blocos de ancoramento deve ser efetuada em cada mudança de direção, nas derivações, reduções, válvulas, etc. Com vista a prescindir dos blocos de ancoramento em betão, será admitida a utilização de juntas travadas, desde que fundamentada por método de cálculo adequado. 4.2 — Tubagens de aço e de aço inox Os tubos de aço devem ser fabricados em conformidade com as normas NP EN 10255 para dimensões nominais até DN 150 inclusive e NP EN 10217-1 para dimensões nominais superiores a DN 150. Quando fornecidas com um revestimento de proteção por galvanização, o mesmo deverá obedecer à norma NP EN 10240. As ligações entre tubos devem ser ranhuradas ou roscadas para dimensões nominais até DN 150 inclusive e ranhuradas ou flangeadas para dimensões nominais superiores a DN 150. No caso de utilização de ligações roscadas, os tubos de aço deverão ser, pelo menos, da série “média” com costura. Nos restantes processos de ligação, podem ser utilizados tubos de aço dos tipos “L1” ou “L2” com costura. Os acessórios roscados e as flanges devem, respetivamente, ser conforme as normas NP EN 10242 e NP EN 1092-1 e com os critérios da tubagem onde vão ser aplicados. A pressão máxima de serviço das tubagens de aço para redes húmidas e secas é em geral, de 1600 kPa, podendo atingir valores superiores em função da espessura e tipo de ligação utilizada. As tubagens a instalar nas redes secas devem ser tratadas por galvanização a quente, sendo que em redes húmidas também o podem ser. Em todos os percursos à vista, as tubagens devem ser devidamente pré-preparadas e levar pelo menos uma pintura com duas demãos de primário anticorrosivo com espessura média total de 100 μm e um acabamento com uma demão de borracha clorada ou outra resina sintética adequada, com uma espessura média de 60 μm da cor exigida pela norma NP 182. No caso de tubos já fornecidos com um revestimento exterior de proteção anticorrosiva por pintura na cor exigida pela norma NP 182, o mesmo deverá consistir em pó, à base de epóxi ou outra resina sintética adequada e com pigmentos isentos de chumbo, aplicado por projeção ele- trostática e polimerizado em forno, com uma espessura mínima de 60 μm. Nos percursos enterrados, as tubagens devem ser convenientemente protegidas contra a cor- rosão externa, por exemplo mediante um tratamento por galvanização exterior e serem envolvidas por fita betuminosa de proteção mecânica e anticorrosiva do tipo denso, aplicada em espiral. Sempre que a especificidade da instalação o requeira pode recorrer-se ao método construtivo soldadura, o qual deve ser conforme as normas aplicáveis ao método soldadura e com os critérios da tubagem onde vão ser aplicadas. Todos os acessórios devem ser do mesmo material das tubagens e ter o mesmo tratamento. A tubagem deve ser devidamente suportada. Esta pode ser suspensa (pendente), apoiada (montante) ou em consola (justaposta). As secções mínimas dos suportes para a tubagem suspensa são as indicadas no Quadro II.
QUADRO II
Dimensão nominal do tubo (φ)
Secção transversal mínima de apoios de suspensão (mm 2 )
φ ≤ DN 50............................................................. 30 (M8) DN 50 < φ ≤ DN 80...................................................... 50 (M10) DN 80 < φ ≤ DN 100..................................................... 70 (M12)
N.º 182 17 de setembro de 2020 Pág. 69
espessura mínima de 70 μm. Nos casos de condutas enterradas instaladas em solos considerados agressivos, de reduzida resistividade e/ou fraca qualidade, poderá ser necessária a aplicação de acessórios com revestimento exterior de epóxi com camada mínima superior ou igual a 250 μm ou com desempenho equivalente. As rodelas de junta para as tubagens de ferro fundido serão em EPDM, em conformidade com as normas EN 681-1, ISO 4633 e NP EN 545. Para as juntas de estanquidade normais (não travadas) e para as juntas de estanquidade travadas, as pressões admissíveis serão as seguintes:
a ) Pressão de funcionamento admissível (PFA): 1000 kPa b ) Pressão máxima admissível (PMA): 1200 kPa c ) Pressão de ensaio admissível (PEA): 1700 kPa
Neste âmbito, todas as ligações com juntas travadas deverão obedecer aos requisitos de desempenho para juntas flexíveis travadas estabelecidos nas normas NP EN 545 e EN 805. 5 — Manutenção de redes secas e húmidas As ações de manutenção a realizar nas redes secas e húmidas são, no mínimo, as que se encontram no Quadro IV, as quais devem ser realizadas por entidade registada na ANEPC para efeito de manutenção deste sistema.
QUADRO IV
Componente Ações de manutenção
Periodicidade
Anual 5 anos
Mangueira................ Desenrolar completamente a mangueira e garantir a sua colocação sob pressão....................................... Inspecionar a totalidade da mangueira e verificar se existem sinais de rutura, deformação, deterioração ou danos. Se esta apre- sentar quaisquer sinais de deficiência deverá ser substituída ou submetida a ensaios hidráulicos de prova à pressão máxima de serviço permitida.................................... Verificar o correto funcionamento de qualquer orientador espacial de desenrolamento da mangueira e assegurar que este último está firme e corretamente fixado....................... Submeter todas as mangueiras à pressão máxima de serviço de acordo com as normas EN 671-1 e/ou EN 671-2........... Escoar a mangueira e recolocá-la em condição de prontidão para operação.......................................... Boca-de-incêndio.......... Verificar se o equipamento se encontra desobstruído, não se en- contra danificado e os seus componentes não estão corroídos ou com fugas...................................... Verificar se as tampas estão colocadas nas bocas........... Verificar se as válvulas das bocas estão fechadas........... Verificar se as chaves e as fechaduras funcionam corretamente Ensaios.................. Verificar o caudal e pressão exigidos, utilizando para tal equipa- mento adequado.................................... Manómetro............... Verificar se os manómetros estão a funcionar adequadamente e dentro da gama de operação.......................... Braçadeiras/Uniões........ Verificar se as braçadeiras ou uniões das mangueiras são ade- quadas e se encontram firmemente apertadas............ Tambores................ Verificar se os tambores da mangueira rodam livremente em ambas as direções........................................ Verificar se o eixo dos tambores móveis dos carretéis de incêndio roda e funciona facilmente e se o tambor efetua no mínimo uma rotação de 170º, quando exigível....................... Carretéis de incêndio automáti- cos com válvula automática.
Verificar se a válvula de corte dos carretéis de incêndio automáticos é adequada e se funciona facilmente e de modo correto..... Verificar se a válvula automática e a válvula de operação manual para isolamento dos carretéis de incêndio automáticos funcionam corretamente....................................... (^)
www.dre.pt
N.º 182 17 de setembro de 2020 Pág. 70
Componente Ações de manutenção
Periodicidade
Anual 5 anos
Tubagens de Abastecimento de Água.
Monitorizar o estado de conservação das tubagens de abasteci- mento de água, prestando especial atenção a sinais de danos ou deterioração em todas as tubagens................... Verificar pintura e identificação........................... Armários................. Verificar se existem sinais de danos nos armários (quando exis- tentes) e se as portas dos armários abrem e fecham facilmente Agulheta................. Testar a agulheta de acordo com as indicações do fornecedor, instalador ou fabricante e verificar se se encontra em condição de prontidão para o uso.............................. Etiqueta................. Depois de efetuada a manutenção e terem sido tomadas as me- didas corretivas necessárias, marcar os equipamentos com a etiqueta de manutenção, com as respetivas data (manutenção efetuado e próxima manutenção)....................... Suportes................. Verificar se os suportes/fixações são apropriadas para a função, se estão fixas e firmes............................... Sinalização............... Verificar se a localização de todos os equipamentos está clara- mente sinalizada.................................... Instruções de Funcionamento Verificar se as instruções de funcionamento de todos os equipa- mentos estão nítidas e legíveis.........................
