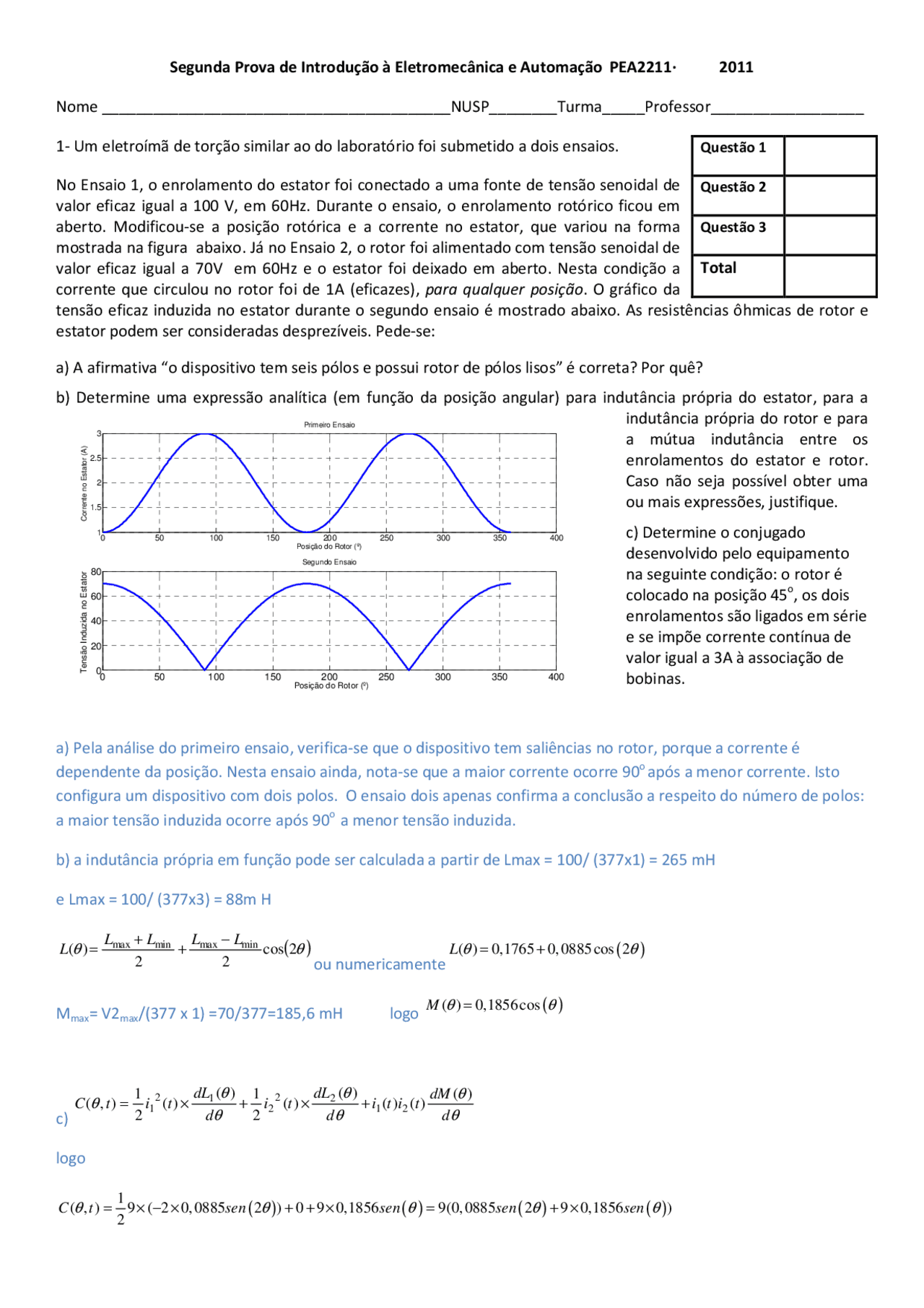

Segunda Prova de Introdução à Eletromecânica e Automação PEA2211· 2011
Nome _________________________________________NUSP________Turma_____Professor__________________
1- Um eletroímã de torção similar ao do laboratório foi submetido a dois ensaios.
No Ensaio 1, o enrolamento do estator foi conectado a uma fonte de tensão senoidal de
valor eficaz igual a 100 V, em 60Hz. Durante o ensaio, o enrolamento rotórico ficou em
aberto. Modificou-se a posição rotórica e a corrente no estator, que variou na forma
mostrada na figura abaixo. Já no Ensaio 2, o rotor foi alimentado com tensão senoidal de
valor eficaz igual a 70V em 60Hz e o estator foi deixado em aberto. Nesta condição a
corrente que circulou no rotor foi de 1A (eficazes), para qualquer posição. O gráfico da
tensão eficaz induzida no estator durante o segundo ensaio é mostrado abaixo. As resistências ôhmicas de rotor e
estator podem ser consideradas desprezíveis. Pede-se:
a) A afirmativa “o dispositivo tem seis pólos e possui rotor de pólos lisos” é correta? Por quê?
b) Determine uma expressão analítica (em função da posição angular) para indutância própria do estator, para a
indutância própria do rotor e para
a mútua indutância entre os
enrolamentos do estator e rotor.
Caso o seja possível obter uma
ou mais expressões, justifique.
c) Determine o conjugado
desenvolvido pelo equipamento
na seguinte condição: o rotor é
colocado na posição 45
o
, os dois
enrolamentos são ligados em série
e se impõe corrente contínua de
valor igual a 3A à associação de
bobinas.
a) Pela análise do primeiro ensaio, verifica-se que o dispositivo tem saliências no rotor, porque a corrente é
dependente da posição. Nesta ensaio ainda, nota-se que a maior corrente ocorre 90
o
após a menor corrente. Isto
configura um dispositivo com dois polos. O ensaio dois apenas confirma a conclusão a respeito do número de polos:
a maior tensão induzida ocorre após 90
o
a menor tensão induzida.
b) a indutância própria em função pode ser calculada a partir de Lmax = 100/ (377x1) = 265 mH
e Lmax = 100/ (377x3) = 88m H
( )
θθ
2cos
2
2
)(
minmaxminmax
LLLL
L
+
+
=
ou numericamente
(
)
( ) 0,1765 0,0885 cos 2
L
θ θ
= +
M
max
= V2
max
/(377 x 1) =70/377=185,6 mH logo
(
)
( ) 0,1856 cosM
θ θ
=
c)
θ
θ
θ
θ
θ
θ
θ
d
dM
titi
d
dL
ti
d
dL
titC )(
)()(
)(
)(
2
1
)(
)(
2
1
),(
21
2
2
2
1
2
1
+×+×=
logo
( ) ( ) ( ) ( )
1
( , ) 9 ( 2 0,0885 2 ) 0 9 0,1856 9(0, 0885 2 9 0,1856 )
C t sen sen sen sen
θ θ θ θ θ
= × × + + × = + ×
Questão 1
Questão 2
Questão 3
Total
0 50 100 150 200 250 300 350 400
0
20
40
60
80
Posição do Rotor (º)
Tensão Induzida no Estator
Segundo Ensaio
0 50 100 150 200 250 300 350 400
1
1.5
2
2.5
3
Posição do Rotor (º)
Corrente no Estator (A)
Primeiro Ensaio
pf3

Pré-visualização parcial do texto

Baixe PEA2211 - P2 2011 e outras Notas de estudo em PDF para Engenharia Informática, somente na Docsity!

Segunda Prova de Introdução à Eletromecânica e Automação PEA2211· 2011

Nome _________________________________________NUSP________Turma_____Professor__________________

1- Um eletroímã de torção similar ao do laboratório foi submetido a dois ensaios.

No Ensaio 1, o enrolamento do estator foi conectado a uma fonte de tensão senoidal de valor eficaz igual a 100 V, em 60Hz. Durante o ensaio, o enrolamento rotórico ficou em aberto. Modificou-se a posição rotórica e a corrente no estator, que variou na forma mostrada na figura abaixo. Já no Ensaio 2, o rotor foi alimentado com tensão senoidal de valor eficaz igual a 70V em 60Hz e o estator foi deixado em aberto. Nesta condição a corrente que circulou no rotor foi de 1A (eficazes), para qualquer posição. O gráfico da tensão eficaz induzida no estator durante o segundo ensaio é mostrado abaixo. As resistências ôhmicas de rotor e estator podem ser consideradas desprezíveis. Pede-se:

a) A afirmativa “o dispositivo tem seis pólos e possui rotor de pólos lisos” é correta? Por quê?

b) Determine uma expressão analítica (em função da posição angular) para indutância própria do estator, para a indutância própria do rotor e para a mútua indutância entre os enrolamentos do estator e rotor. Caso não seja possível obter uma ou mais expressões, justifique. c) Determine o conjugado desenvolvido pelo equipamento na seguinte condição: o rotor é colocado na posição 45o, os dois enrolamentos são ligados em série e se impõe corrente contínua de valor igual a 3A à associação de bobinas.

a) Pela análise do primeiro ensaio, verifica-se que o dispositivo tem saliências no rotor, porque a corrente é

dependente da posição. Nesta ensaio ainda, nota-se que a maior corrente ocorre 90o^ após a menor corrente. Isto

configura um dispositivo com dois polos. O ensaio dois apenas confirma a conclusão a respeito do número de polos:

a maior tensão induzida ocorre após 90o^ a menor tensão induzida.

b) a indutância própria em função pode ser calculada a partir de Lmax = 100/ (377x1) = 265 mH

e Lmax = 100/ (377x3) = 88m H

θ cos ( 2 θ)

2 2

L ( )= L max^ + L min+ L max− L min ou numericamente

L ( ) θ = 0,1765 +0, 0885 cos 2( θ)

Mmax= V2max/(377 x 1) =70/377=185,6 mH logo M ( )^ θ^ =0,1856 cos(^ θ)

c)^ θ

θ θ

θ θ

θ θ d

i ti t^ dM d

i t^ dL d

C t i t^ dL () ( ) () () ( ) 2

() ( )^1 2

( ,)^1 1 2

(^22) 2

(^21) = 1 × + × +

logo

1 ( , ) 9 ( 2 0, 0885 2 ) 0 9 0,1856 9(0, 0885 2 9 0,1856 ) 2

C θ t = × − × sen θ + + × sen θ = sen θ + × sen θ

Questão 1

Questão 2

Questão 3

Total

(^00 50 100 150 200 250 300 350 )

20

40

60

80

Posição do Rotor (º)

Tensão Induzida no Estator

Segundo Ensaio

(^10 50 100 150 200 250 300 350 )

2

3

Posição do Rotor (º)

Corrente no Estator (A)

Primeiro Ensaio

2- Construiu-se um freio de indução similar ao do laboratório com um rotor constituído por um disco de cobre e com três bobinas independentes. O novo freio possui um acoplamento, de tal forma que ele pode ser mecanicamente acionado por um motor, que pode ter sua velocidade controlada. Este motor quando acoplado ao freio gira a uma velocidade de 10 rpm, quando as três bobinas do freio são ligadas em série e percorridas por corrente igual a 3,46 A. Nesta nesta condição o torque desenvolvido é igual 2 Nm

Admita que não há atrito e que todas as velocidades e conjugados foram medidos sempre em condição de regime. Pergunta-se:

a) (1,0 ponto) Suponha que as três bobinas do freio continuam ligadas em série e que a corrente que circula pelo conjunto é mantida em 5 A. Caso a velocidade do conjunto passe a ser 60rpm, qual o valor do torque resistente?

b) (1,0 ponto) Qual o valor de corrente que deve circular em uma única bobina, para que o conjugado oferecido pelo freio se mantenha em 2 N.m, quando a velocidade se mantém igual a 10 rpm?

c) (1,0 ponto) Sabe-se que a condutividade do cobre é 59,6 × 10^6 S/m. Com as três bobinas voltam a ser ligadas em série e percorridas por uma corrente igual a 3,46 A, trocou-se o rotor do freio por um novo material condutor, não magnético, mas de condutividade desconhecida. Com este novo disco, o conjugado desenvolvido pelo freio na velocidade de 10 rpm é igual a 0,5 N.m. Determine o valor da condutividade elétrica do novo material condutor.

a) Sabe-se que C = α B^2 ωσ, ou seja, pode-se escrever que C= kN , em que N é medido em rpm e k=

2 30

α B π

Neste item o valor de k é C/N = 2/10; Logo o torque a 60 rpm será igual a (2/10)*60 = 12Nm.

b) Para que a rotação se mantenha em 10 rpm e o torque em 2 N.m, o valor de k calculado no item anterior deve se manter. Esta constante é proporcional ao quadrado do valor da indução (B) e como apenas uma bobina foi energizada, a constante deve ser dividida por três.

Assim:

2 (^1 ) 3

final final inicial inicial

k I k I

  = (^)   =  

logo: Ifinal= 3 Iinicial = 6 A

c) Os dois discos giram na mesma velocidade sob uma distribuição de induções magnéticas de mesmo valor e com o mesmo número de bobinas energizadas Desta forma é possível se afirmar que:

inicial cobre final novomaterial

C C

σ σ

=

Desta forma σ (^) novomaterial =

0, 2 cobre

σ =14,9 × 10^6 S/m
