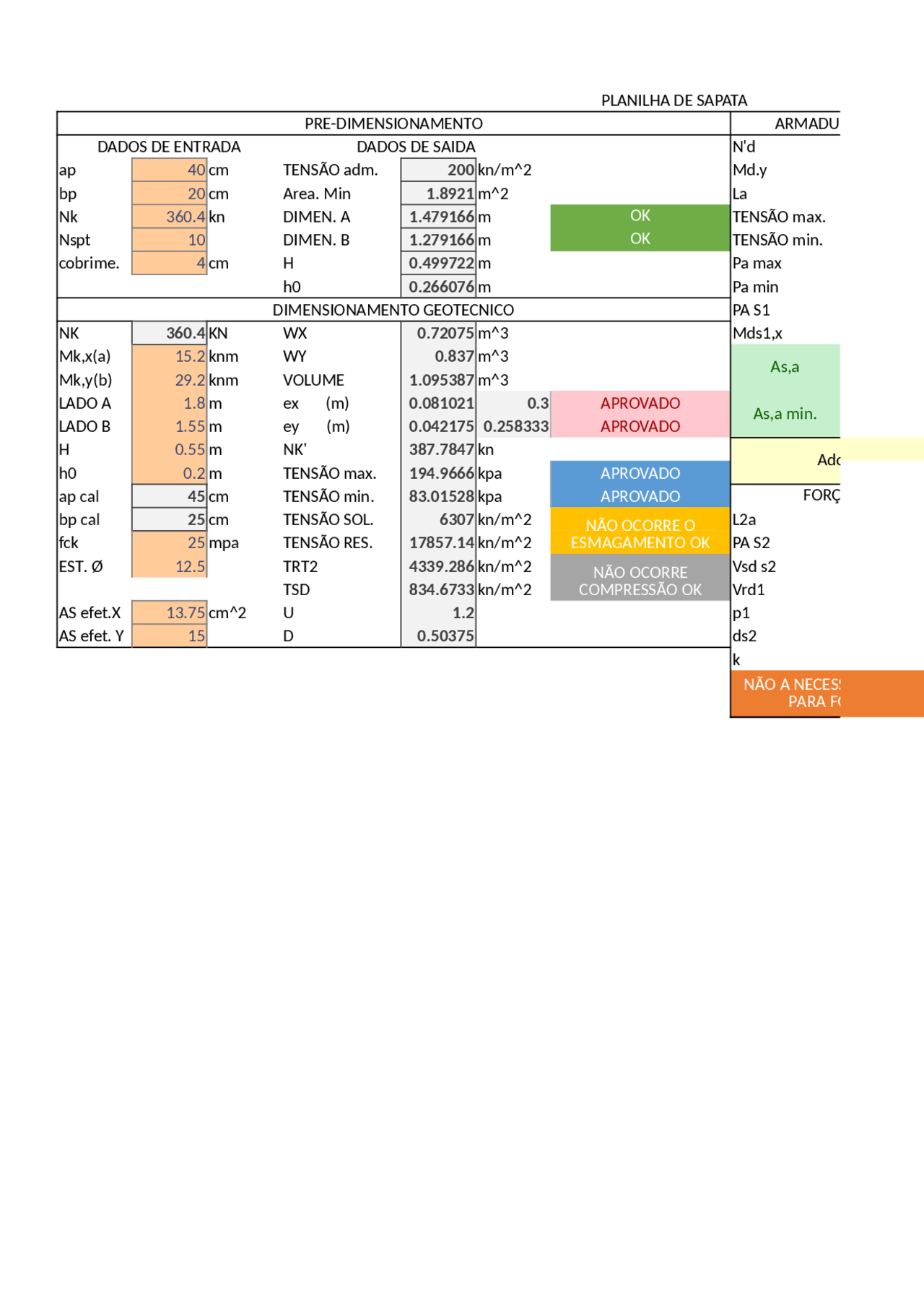

PLANILHA DE SAPATA
PRE-DIMENSIONAMENTO
ARMADURA X(A) maior lado
DADOS DE ENTRADA DADOS DE SAIDA N'd
ap 40 cm TENSÃO adm. 200 kn/m^2 Md.y
bp 20 cm Area. Min 1.8921 m^2 La
Nk 360.4 kn DIMEN. A 1.479166 mOK TENSÃO max.
Nspt 10 DIMEN. B 1.279166 mOK TENSÃO min.
cobrime. 4cm H 0.499722 m Pa max
h0 0.266076 m Pa min
DIMENSIONAMENTO GEOTECNICO PA S1
NK 360.4 KN WX 0.72075 m^3 Mds1,x
Mk,x(a) 15.2 knm WY 0.837 m^3 As,a
Mk,y(b) 29.2 knm VOLUME 1.095387 m^3
LADO A 1.8 m ex (m) 0.081021 0.3 APROVADO As,a min.
LADO B 1.55 m ey (m) 0.042175 0.258333 APROVADO
H0.55 m NK' 387.7847 kn
Adotar As,a min
h0 0.2 m TENSÃO max. 194.9666 kpa APROVADO
ap cal 45 cm TENSÃO min. 83.01528 kpa APROVADO
FORÇA CORTANTE X
bp cal 25 cm TENSÃO SOL. 6307 kn/m^2 L2a
fck 25 mpa TENSÃO RES. 17857.14 kn/m^2 PA S2
12.5 TRT2 4339.286 kn/m^2 Vsd s2
TSD 834.6733 kn/m^2 Vrd1
AS efet.X 13.75 cm^2 U 1.2 p1
AS efet. Y 15 D0.50375 ds2
k
NÃO OCORRE O
ESMAGAMENTO OK
EST. Ø NÃO OCORRE
COMPRESSÃO OK
NÃO A NECESSIDADE DE ARMADURA
PARA FORÇA CORTANTE
