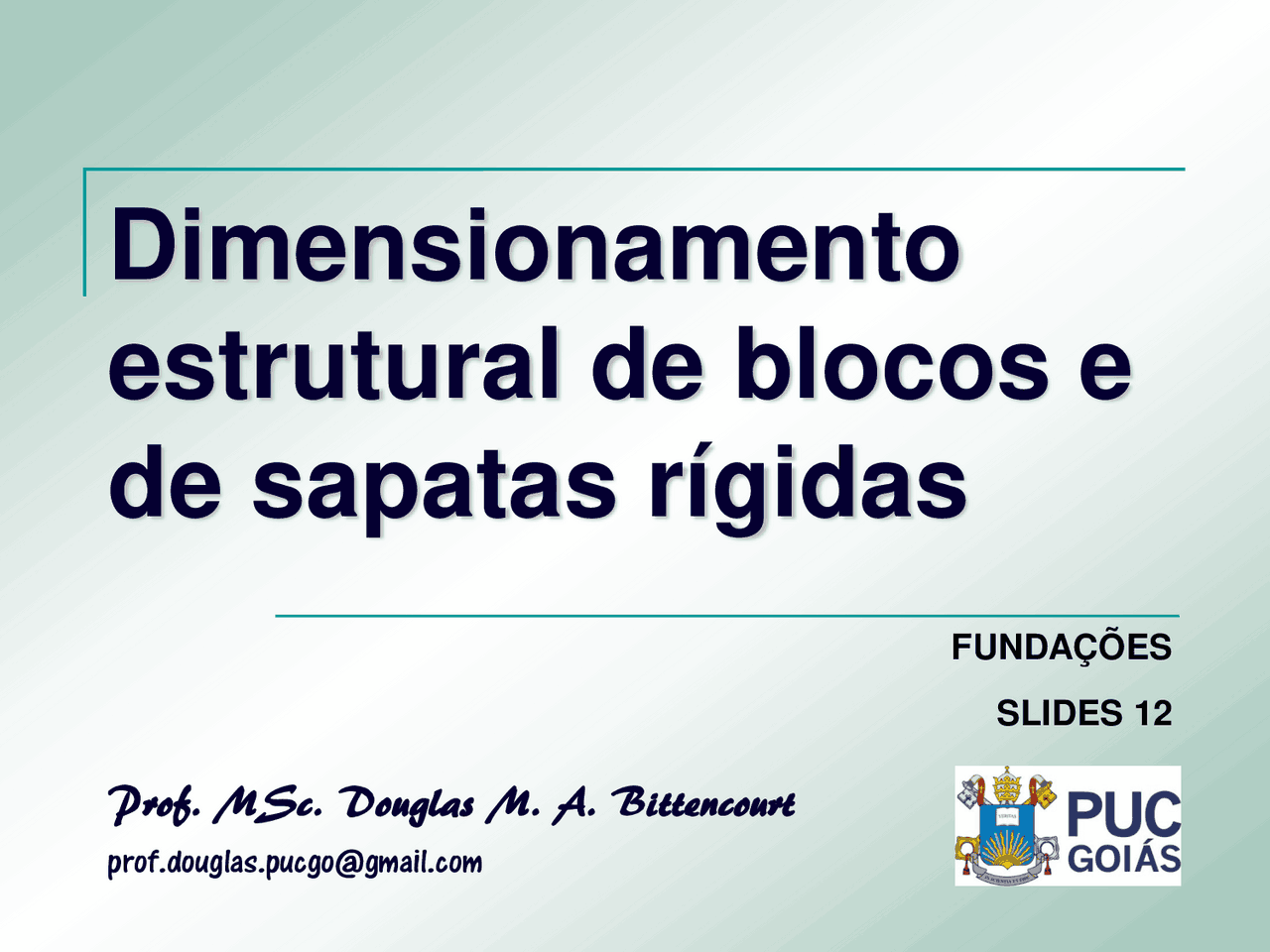

Dimensionamento

estrutural de blocos e

de sapatas rígidas

FUNDAÇÕES

SLIDES 12

Prof. MSc. Douglas M. A. Bittencourt

[email protected]

SLIDES 12 – Dimensionamento estrutural de blocos e de sapatas rígidas

Blocos de Fundação

 Elemento de fundação de

concreto simples, dimensio-

nado de maneira que as

tensões de tração nele

resultantes possam ser

resistidas pelo concreto,

sem armadura

2

SLIDES 12 – Dimensionamento estrutural de blocos e de sapatas rígidas

Sapatas

 Sapata Isolada

 Sapata corrida

 Sapata associada

 Sapata de divisa

 Viga de fundação

 Sapata com viga de

equilíbrio

4

SLIDES 12 – Dimensionamento estrutural de blocos e de sapatas rígidas

Dimensionamento de Sapatas

 Dimensionamento como placa

 Peças flexíveis

 Verificação quanto ao puncionamento

 Dimensionamento pelo método das Bielas

 Peças rígidas e de grandes dimensões

 Ambos os métodos

 Pode-se considerar pressões de contato uniformes

 Exceto se for rocha

5

SLIDES 12 – Dimensionamento estrutural de blocos e de sapatas rígidas

 Surgiu a partir de ensaios realizados por Lebelle (1936)

 A carga é transferida do pilar para a base da sapata a partir

de bielas de concreto comprimido que induzem tensões de

tração na base da sapata

Método das bielas

7

(menor lado)

(maiorlado)

Atenderà relação:

B

L

SLIDES 12 – Dimensionamento estrutural de blocos e de sapatas rígidas

Método das bielas

a) Adotar altura mínima (h) para se ter peça rígida

8

h  d min  d '

dmin = altura útil da sapata

d’ = distância da base da sapata ao centro

de gravidade da armadura (adota-se 5cm)

a

P

L l

B b

d



min

Onde 0 , 85

ck a

f  

SLIDES 12 – Dimensionamento estrutural de blocos e de sapatas rígidas

Projetos de Sapatas

 Recomendações

 As armaduras devem ser uniformemente distribuídas ao longo

das dimensões (L,B) da sapata

 10cm ≤ espaçamento ≤ 20cm

 Edificações de baixo porte:

 Ferro de 6,3mm com 15cm

 Edificações de grande porte:

 Ferro de 10mm com 15cm

10

SLIDES 12 – Dimensionamento estrutural de blocos e de sapatas rígidas

Projetos de Blocos e de Sapatas

 Peso próprio

 Multiplicar a carga vertical por um fator de majoração (FM):

11

Fundação Carga vertical FM

Bloco

≥ 20 tf 1,

< 20 tf 1,

Sapata

≥ 20 tf 1,

< 20 tf 1,
