calçada
masculino
3,57 m²
feminino/
acessível
5,75 m²
área coberta
57,00 m²
área externa
10,00 m²
cozinha
9,00m²
Proj. telhado
Gás
Projeção do Balcão
bar
10,65m²

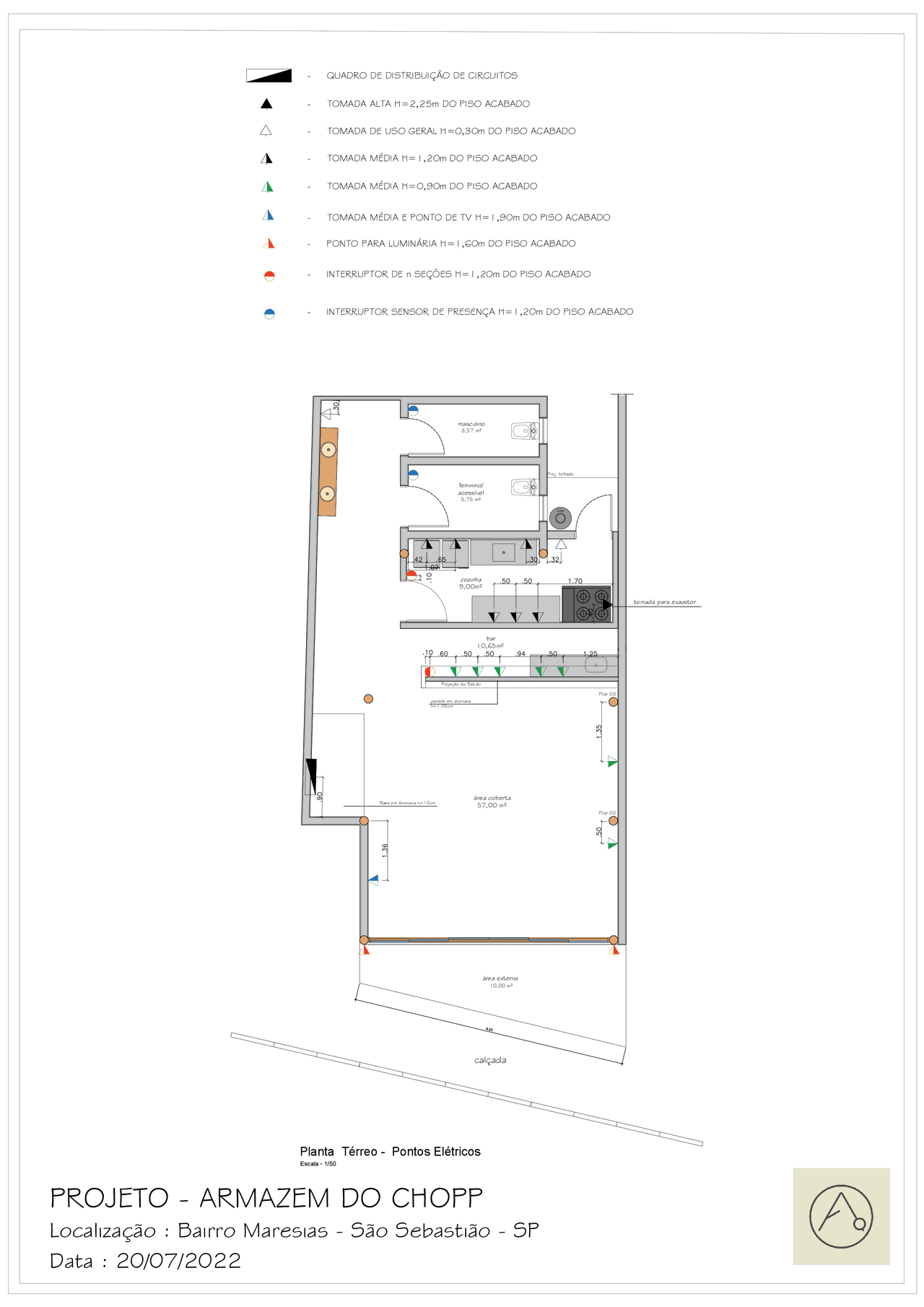

Planta Térreo - Pontos Elétricos
Escala - 1/50
Base em Alvenaria h=10cm
parede em alvenaria
h=1.05cm
Pilar 02
Pilar 03
-QUADRO DE DISTRIBUIÇÃO DE CIRCUITOS
- TOMADA ALTA H=2,25m DO PISO ACABADO
- TOMADA DE USO GERAL H=0,30m DO PISO ACABADO
-TOMADA MÉDIA H=1,20m DO PISO ACABADO
-TOMADA MÉDIA H=0,90m DO PISO ACABADO
-TOMADA MÉDIA E PONTO DE TV H=1,90m DO PISO ACABADO
-PONTO PARA LUMINÁRIA H=1,60m DO PISO ACABADO
-INTERRUPTOR DE n SEÇÕES H=1,20m DO PISO ACABADO
tomada para exaustor
-INTERRUPTOR SENSOR DE PRESENÇA H=1,20m DO PISO ACABADO
PROJETO - ARMAZEM DO CHOPP
Localização : Bairro Maresias - São Sebastião - SP
Data : 20/07/2022
