A história da Ponte Wheatstone, um circuito elétrico utilizado para medir resistência elétrica. O texto descreve a origem da ponte de medição, o princípio básico da ponte de Wheatstone, quem a criou e como ela funciona. Além disso, o documento apresenta um exemplo de cálculo envolvendo a ponte de Wheatstone. O texto é útil para estudantes de engenharia elétrica e física interessados em aprender sobre circuitos elétricos e medição de resistência elétrica.
Tipologia: Slides
1 / 6
Esta página não é visível na pré-visualização
Não perca as partes importantes!

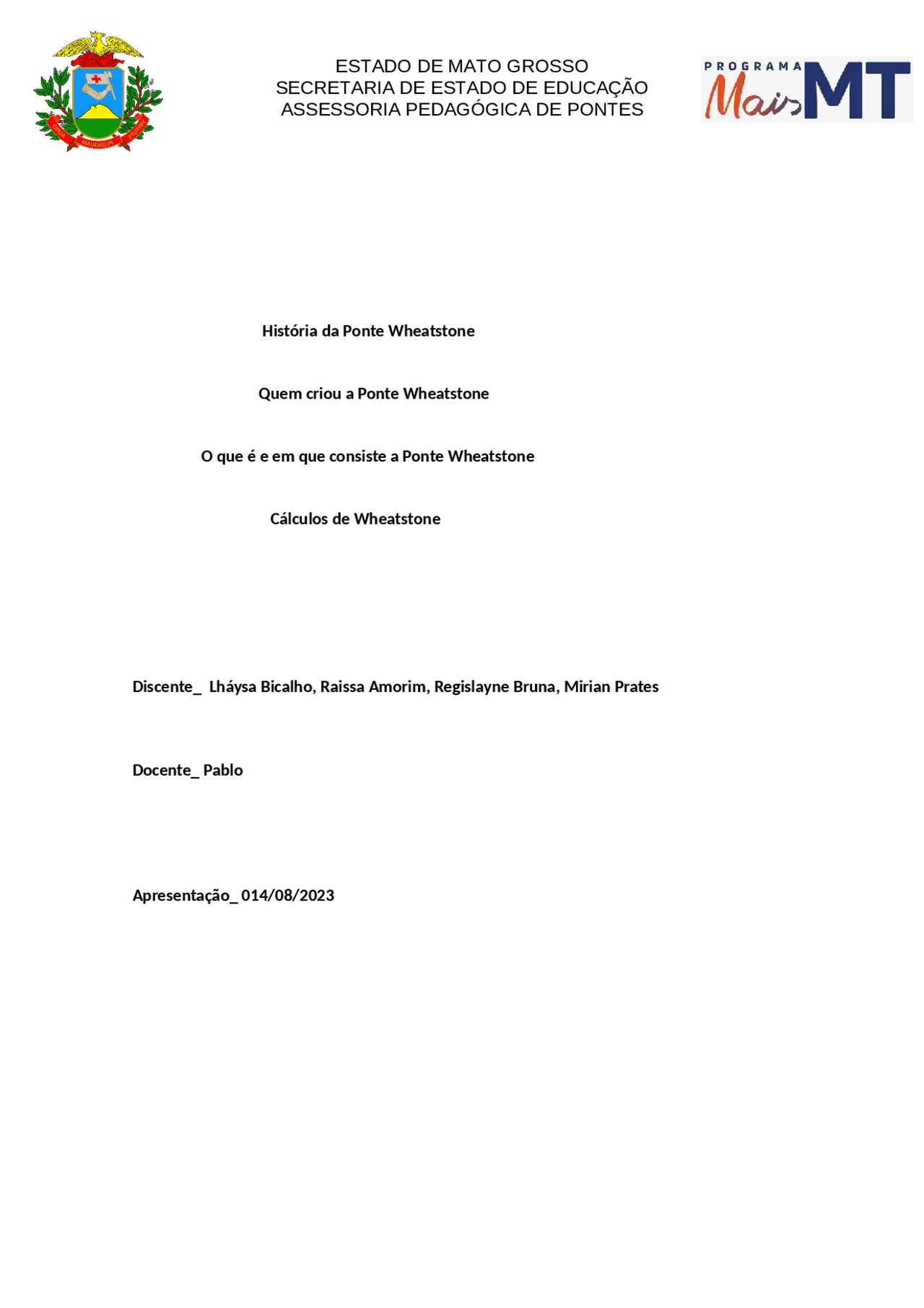

SECRETARIA DE ESTADO DE EDUCAÇÃO ASSESSORIA PEDAGÓGICA DE PONTES História da Ponte Wheatstone Quem criou a Ponte Wheatstone O que é e em que consiste a Ponte Wheatstone Cálculos de Wheatstone Discente_ Lháysa Bicalho, Raissa Amorim, Regislayne Bruna, Mirian Prates Docente_ Pablo Apresentação_ 014/08/
SECRETARIA DE ESTADO DE EDUCAÇÃO ASSESSORIA PEDAGÓGICA DE PONTES História da ponte Wheatstone. A chamada ponte de medição teve suas origens em 1833. Nessa época, Samuel Hunter Christie (nascido em 22 de março de 1784 em Londres; † 24 de janeiro de 1865), matemático e cientista britânico, descreveu o princípio básico da ponte de Wheatstone em um roteiro para a "Universidade de Cambridge". Foi também ele quem provou em 1833 que a condutividade de vários metais diminui com o aumento do comprimento e melhora com o aumento do diâmetro do fio. Mas,foi Charles Wheatstone, físico britânico (6 de fevereiro de 1802 em Gloucester, Inglaterra, † 19 de outubro de 1875 em Paris) quem reconheceu a importância e as possibilidades desta ponte de medição e tornou isso público. Mesmo que, Charles Wheatstone sempre tenha nomeado Christie como o inventor desta ponte de medição, esta ponte recebeu o seu nome. Quem criou a Ponte Wheatstone A ponte de Wheatstone foi inventada por Samuel Hunter Christie, entretanto seu nome permaneceu como uma forma de homenagem a Sir Charles Wheatstone, responsável por difundir o uso dessa configuração de resistores. Ponte de Wheatstone é um circuito elétrico muito útil para a realização de medidas precisas de resistência elétrica. Esse circuito é formado por quatro resistores e um galvanômetro, sendo dois desses resistores conhecidos ou predeterminados, um deles de resistência variável e, por último, um de resistência desconhecida.
SECRETARIA DE ESTADO DE EDUCAÇÃO ASSESSORIA PEDAGÓGICA DE PONTES A ponte de Wheatstone encontra-se em equilíbrio desde que ig = 0. ig — corrente no galvanômetro RX — resistência desconhecida R 1 , R 2 , R 3 — resistências conhecidas R1. Rx = Ro.Re 2ª lei de Kirchoff , determina que a soma dos potenciais elétricos em cada malha do circuito é sempre nula.
SECRETARIA DE ESTADO DE EDUCAÇÃO ASSESSORIA PEDAGÓGICA DE PONTES Por isso, somaremos todos os potenciais elétricos nas malhas ADC e DBC e igualaremos essas somas a zero. Observe a imagem a seguir: 1ª lei de Ohm , que diz que a queda de potencial elétrico nos elementos resistivos de um circuito é dada por U = R.i , juntamente à lei das malhas , que afirma que o potencial elétrico deve ser negativo.
