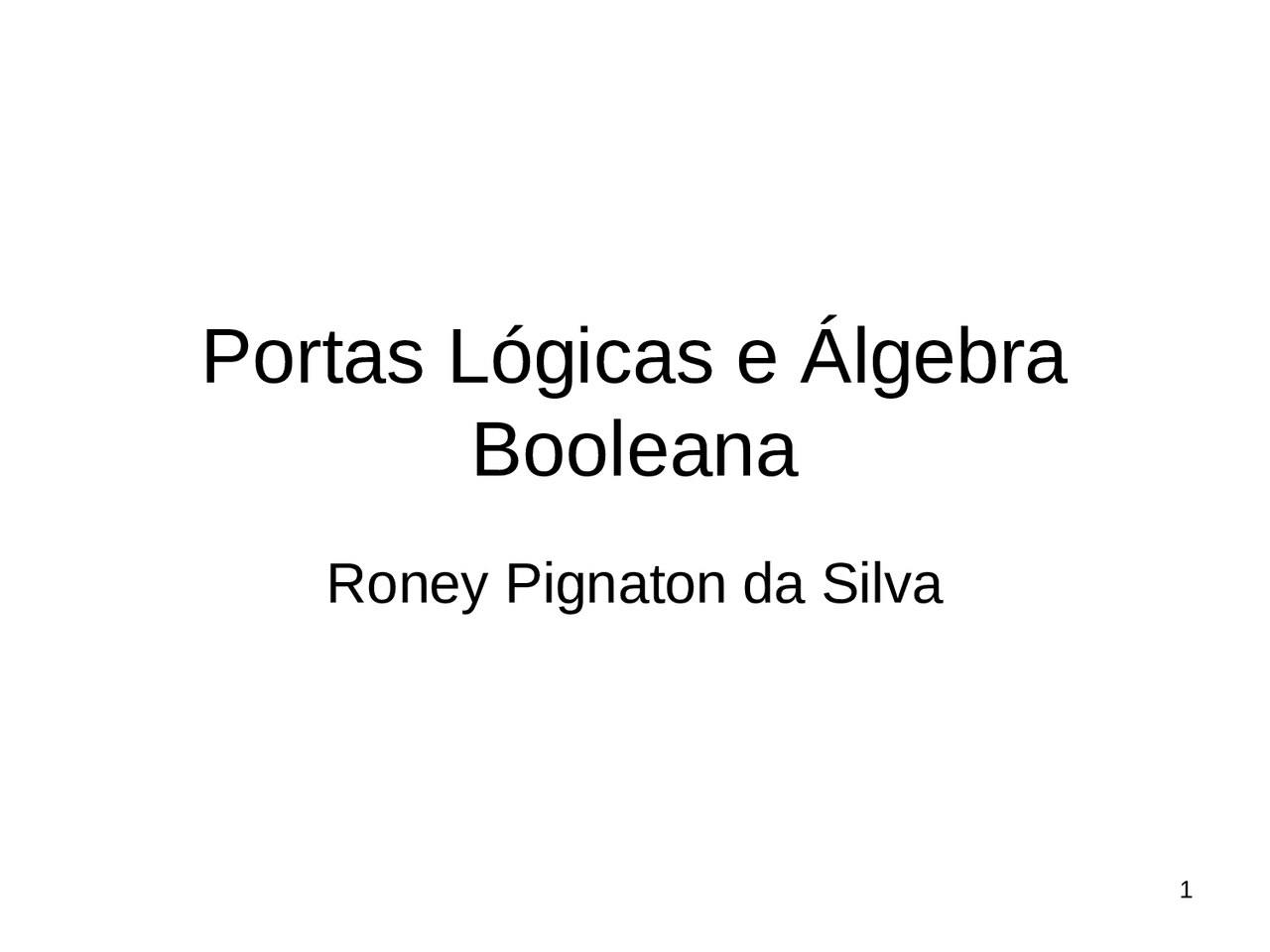

Portas Lógicas e Álgebra
Booleana
Roney Pignaton da Silva
Sistemas de Computação
Multiníveis
Interpretação (microprograma
Nível de linguagem orientada
para problemas
Nível 5
Nível de linguagem
de montagem
Nível 4
Nível de sistema
operacional
Nível 3
Tradução(montador
Tradução(compilador
Nível convencional
de máquina
Nível 2
Interpretação parcial (sistema operacional
Nível de microprogramação Nível 1
Microprogramas são executados diret. pelo HW
Nível de lógica digital
Nível 0
Para que servem esses
níveis?
Uma importante abstração
interface entre hardware e software de
baixo nível
padronização das instruções, linguagem
de máquina, etc...
Vantagens: diferentes implementações da
mesma arquitetura
desvantagem: algumas vezes impossibilita
o uso de inovações
Portas Lógicas e Álgebra de
Boole
Computador digital
Computador digital - máquina projetada para
armazenar e manipular informações
representadas apenas por algarismos (ou
dígitos) e que só podem assumir dois valores
distintos, 0 e 1.
Informação binária Informação binária (0 ou 1) -
representada em um sistema digital por
quantidades físicas (sinais
elétricos).
Portas Lógicas e Álgebra de
Boole
Operações de um computador digital
Combinações de simples operações
aritméticas e lógicas básicas: somar bits,
complementar bits (para fazer subtrações),
comparar bits, mover bits.
As operações são fisicamente realizadas
por circuitos eletrônicos, chamados
circuitos digitais
circuitos digitais
Portas Lógicas e Álgebra de
Boole
Componentes básicos dos circuitos
digitais:
"portas" (
"portas" ( gates
gates ) lógicas:
) lógicas: por permitirem ou
não a passagem dos sinais
Portas lógicas Portas lógicas: dispositivos dos circuitos digitais -
implementam funções lógicas.
Tabela Verdade
Técnica usada para determinar como a
saída de um circuito lógico
depende
depende dos
níveis lógicos da entrada
níveis lógicos da entrada
Operação OR ou Porta OR
Expressão booleana
x = A + B
Exemplo Porta OR
Tempo
De
Determine a saída da porta OR abaixo. As entradas A e B variam de acordo
com o diagrama de tempo mostrado
Exemplo Porta OR
Determine a saída da porta OR abaixo. As entradas A, B e C variam de acordo
com o diagrama de tempo mostrado
Tempo
Porta AND com mais de duas
entradas
Exemplo
Determine a saída da porta AND abaixo. As entradas A e B variam de acordo
com o diagrama de tempo mostrado
Tempo
