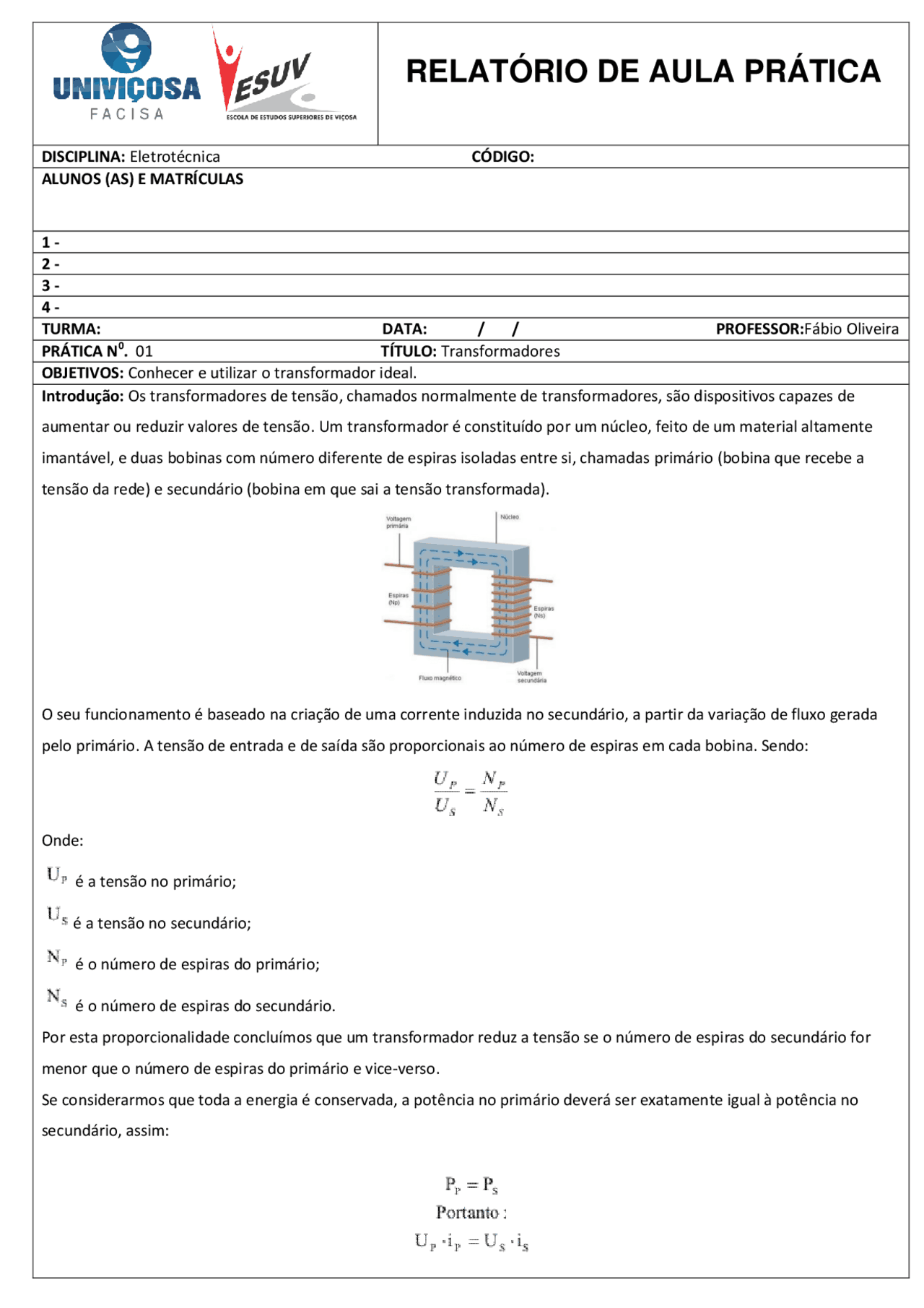

RELATÓRIO DE AULA PRÁTICA
DISCIPLINA: Eletrotécnica CÓDIGO:
ALUNOS (AS) E MATRÍCULAS
1 -
2 -
3 -
4 -
TURMA: DATA: / / PROFESSOR:Fábio Oliveira
PRÁTICA N0. 01 TÍTULO: Transformadores
OBJETIVOS: Conhecer e utilizar o transformador ideal.
Introdução: Os transformadores de tensão, chamados normalmente de transformadores, são dispositivos capazes de
aumentar ou reduzir valores de tensão. Um transformador é constituído por um núcleo, feito de um material altamente
imantável, e duas bobinas com número diferente de espiras isoladas entre si, chamadas primário (bobina que recebe a
tensão da rede) e secundário (bobina em que sai a tensão transformada).
O seu funcionamento é baseado na criação de uma corrente induzida no secundário, a partir da variação de fluxo gerada
pelo primário. A tensão de entrada e de saída são proporcionais ao número de espiras em cada bobina. Sendo:
Onde:
é a tensão no primário;
é a tensão no secundário;
é o número de espiras do primário;
é o número de espiras do secundário.
Por esta proporcionalidade concluímos que um transformador reduz a tensão se o número de espiras do secundário for
menor que o número de espiras do primário e vice-verso.
Se considerarmos que toda a energia é conservada, a potência no primário deverá ser exatamente igual à potência no
secundário, assim:
