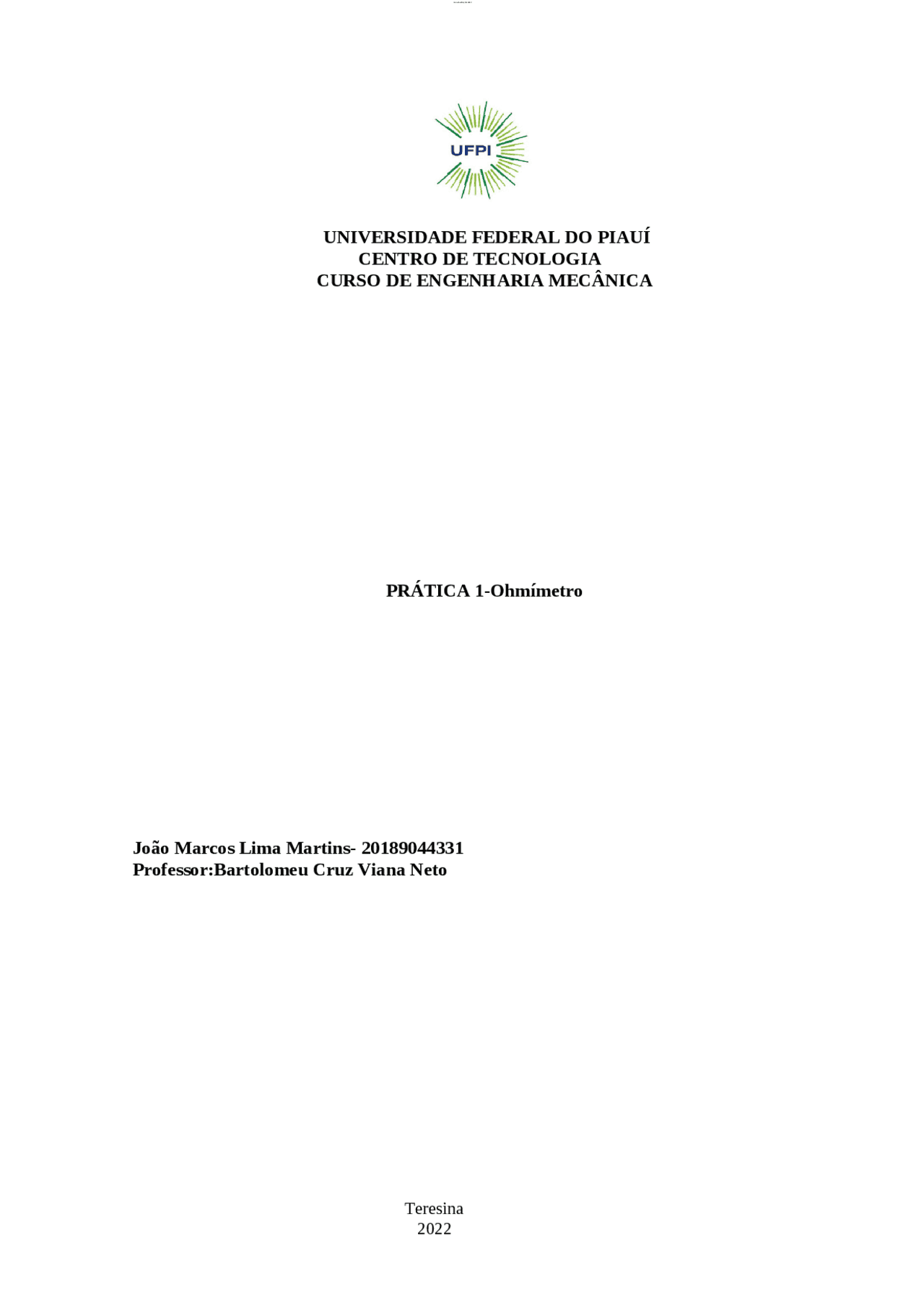

PRÁTICA 1-Ohmímetro João Marcos Lima Martins- 20189044331 Professor:Bartolomeu Cruz Viana Neto Teresina 2022
▪ Identificar resistores; ▪ Determinar o valor da resistência pelo código de cores; ▪ Utilizar o Ohmímetro Digital para medir resistências; ▪ Identificar associação de resistores em série, paralelo e mista; ▪ Verificar o funcionamento de um potenciômetro; ▪ Determinar o valor da resistência equivalente de uma associação.
▪ Resistores (5 resistores de 1kΩ); ▪ Placa de ensaio; ▪ Potenciômetro de 10kΩ; ▪ Tabela com código de cores; ▪ Cabos; ▪ Multímetro digital.
Tabela 1: Código de cores dos resistores Faixa colorida Dígito Multiplicad or Tolerância Coeficiente de Temp. Preta 0 100 Marrom 1 101 1% 100 ppm Vermelha 2 102 2% 50 ppm Laranja 3 103 15 ppm Amarela 4 104 25 ppm Verde 5 105 0,5% Azul 6 106 0,25% Violeta 7 107 0,1% Cinza 8 108 0,05% Branca 9 109 Dourada (^) 10 -1 5% Prateada (^) 10 -2 10% Sem faixa 20% Figura 2: Resistor comum com quatro faixas Estas faixas representam, de acordo com sua cor e sua posição, o valor da resistência indicado pelo fabricante, conhecido como valor nominal.
Parte 1:Escalas do ohmímetro Inicialmente o material a ser utilizado foi apresentado no vídeo. Após uma introdução de como realizar a prática cada aluno teve que anotar as escalas presentes do multímetro utilizado na prática. Eram elas 200 Ω, 2 kΩ, 20 kΩ, 200 kΩ, 2 MΩ. Parte 2: Identificação do valor de resistência pelo código de cores Na parte dois tivemos que identificar o valor e a tolerância de erro de sete resistores, pelo código de cores. Tabela 2: Identificação por código de cores R Cores Rnominal (Ω) Tolerância % 1 Laranja/Laranja/Vermelho/Dourado 3300 5 2 Verde/Azul/Marrom/Dourado 560 5 3 Marrom/Preto/Vermelho/Dourado 1000 5 4 Vermelho/Violeta/Preto/Preto/ Marrom
5 Amarelo/Violeta/Vermelho/Dourado 4700 5 6 Cinza/Vermelho/Preto/Dourado 82 5 7 Marrom/Preto/Preto/Vermelho/ Dourado
Parte 3: Medida da resistência Nesse procedimento os valores dos resistores foram medidos com a ajuda do multímetro digital. Foram anotados seus valores medidos, nominas, a escala utilizada no multímetro e o erro percentual de leitura. Tabela 3: Medição com multímetro R Rnominal (Ω) Rmedido (Ω) Escala Erro (%) 1 3300 3250 20 kΩ 1, 2 560 557 2 kΩ 0, 3 1000 989 2 kΩ 1, 4 270 269 2 kΩ 0, 5 4700 4670 20 kΩ 0, 6 82 81,5 200 Ω 0, 7 10000 10003 20 kΩ -0, Parte 4: Associação de Resistores Nessa parte da prática nos foi fornecidos resistores fixados em madeira. Seus valores foram medidos e anotados: Tabela 4: Medição para associação Rnominal (Ω) Rmedido (Ω) 3300 3250
Depois foram realizadas algumas associações e seus valores foram medidos e anotados. Dois de 1kΩ em série = 2kΩ Dois de 1kΩ em paralelo = 500 Ω Três de 1kΩ em série = 3kΩ Três de 1kΩ em paralelo = 333 Ω Misto com dois de 1kΩ em paralelo com um de 1kΩ em série = 1,5kΩ Figura 3:Associação de resistores Com base nos procedimentos que foram aplicados utilizando-se o simulador,foi possível obter os valores das resistências para os cinco procedimentos que foram exigidos no experimento. Parte 5: Potenciômetro Os potenciômetros são resistores de elevada precisão com uma derivação que permite a variação do valor resistivo pelo movimento de um eixo. Os potenciômetros são usados nos equipamentos para permitir a mudança do regime de operação! Por exemplo, o potenciômetro de volume permite o aumento ou diminuição do nível da intensidade do som, já o potenciômetro de brilho permite o controle de luminosidade das imagens. Foram desenvolvidos inúmeros modelos de potenciômetros para que cada aparelho eletrônico recebesse um componente ideal! Os potenciômetros podem ser aplicados em diversas áreas, como em amplificadores de áudio, eletrônicos, mixers, eletrodomésticos, instrumentos musicais e outros. Figura 4: Apresentação de um potenciômetro com três terminais
Utilizando-se um potenciômetro de 10kΩ foi ligado as suas extremidades a ohmímetros de forma a obter as medidas de AB e BC. Tabela 5:Medidas das resistências nos terminais de um potenciômetro Resistência entre os terminais A e B, Rab ( Ω) Resistência entre os terminais B e C, Rbc ( Ω) **Soma das resistências Rab
Com o experimento foi possível comprovar o bom funcionamento, bem como a utilidade do multímetro como instrumento de medida de resistências elétricas. Foi possível obter embora não empiricamente os valores dos experimentos da através do Tinkercad plataforma de uso para a medida das resistências elétricas tanto para o ohmímetro quanto para o potenciômetro de forma bastante precisa. Com a prática foi possível aprender também sobre a divisão de grandezas elétricas como o Ohm, aprendendo assim o conceito que os resistores elétricos trazem ao serem implantados em circuitos, além de adquirir conhecimento sobre o código de cores.
H. D. Young & R. A. Freedman, " Física III : Eletromagnetismo, 12a. ed." Pearson, São
