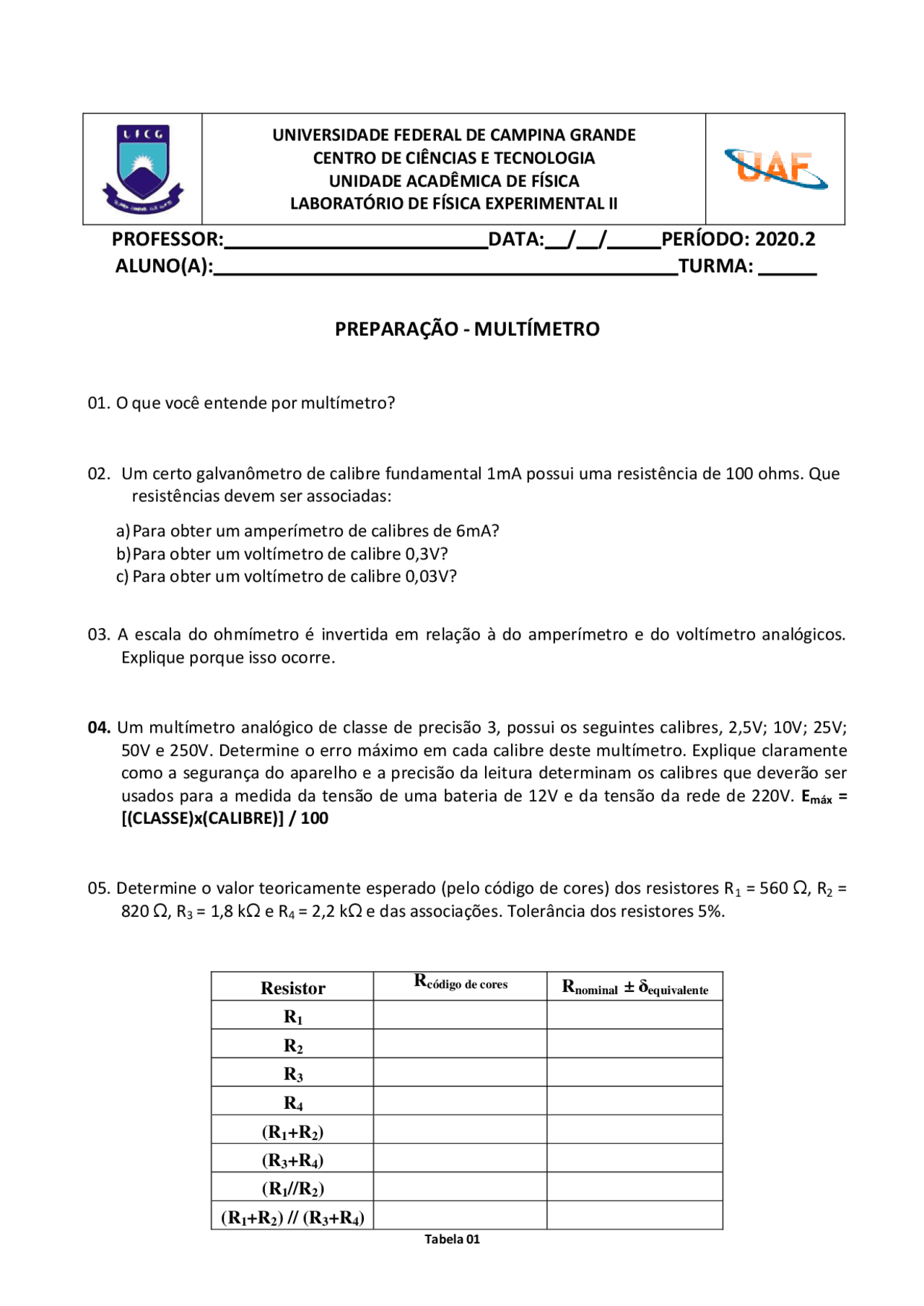

UNIVERSIDADE FEDERAL DE CAMPINA GRANDE
CENTRO DE CIÊNCIAS E TECNOLOGIA
UNIDADE ACADÊMICA DE FÍSICA
LABORATÓRIO DE FÍSICA EXPERIMENTAL II
PROFESSOR: DATA: / / PERÍODO: 2020.2
ALUNO(A): TURMA:
PREPARAÇÃO - MULTÍMETRO
01. O que você entende por multímetro?
02. Um certo galvanômetro de calibre fundamental 1mA possui uma resistência de 100 ohms. Que
resistências devem ser associadas:
a) Para obter um amperímetro de calibres de 6mA?
b) Para obter um voltímetro de calibre 0,3V?
c) Para obter um voltímetro de calibre 0,03V?
03. A escala do ohmímetro é invertida em relação à do amperímetro e do voltímetro analógicos.
Explique porque isso ocorre.
04. Um multímetro analógico de classe de precisão 3, possui os seguintes calibres, 2,5V; 10V; 25V;
50V e 250V. Determine o erro máximo em cada calibre deste multímetro. Explique claramente
como a segurança do aparelho e a precisão da leitura determinam os calibres que deverão ser
usados para a medida da tensão de uma bateria de 12V e da tensão da rede de 220V. Emáx =
[(CLASSE)x(CALIBRE)] / 100
05. Determine o valor teoricamente esperado (pelo código de cores) dos resistores R1 = 560 Ω, R2 =
820 Ω, R3 = 1,8 kΩ e R4 = 2,2 kΩ e das associações. Tolerância dos resistores 5%.
Resistor
Rcódigo de cores
Rnominal ± δequivalente
R1
R2
R3
R4
(R1+R2)
(R3+R4)
(R1//R2)
(R1+R2) // (R3+R4)
Tabela 01
