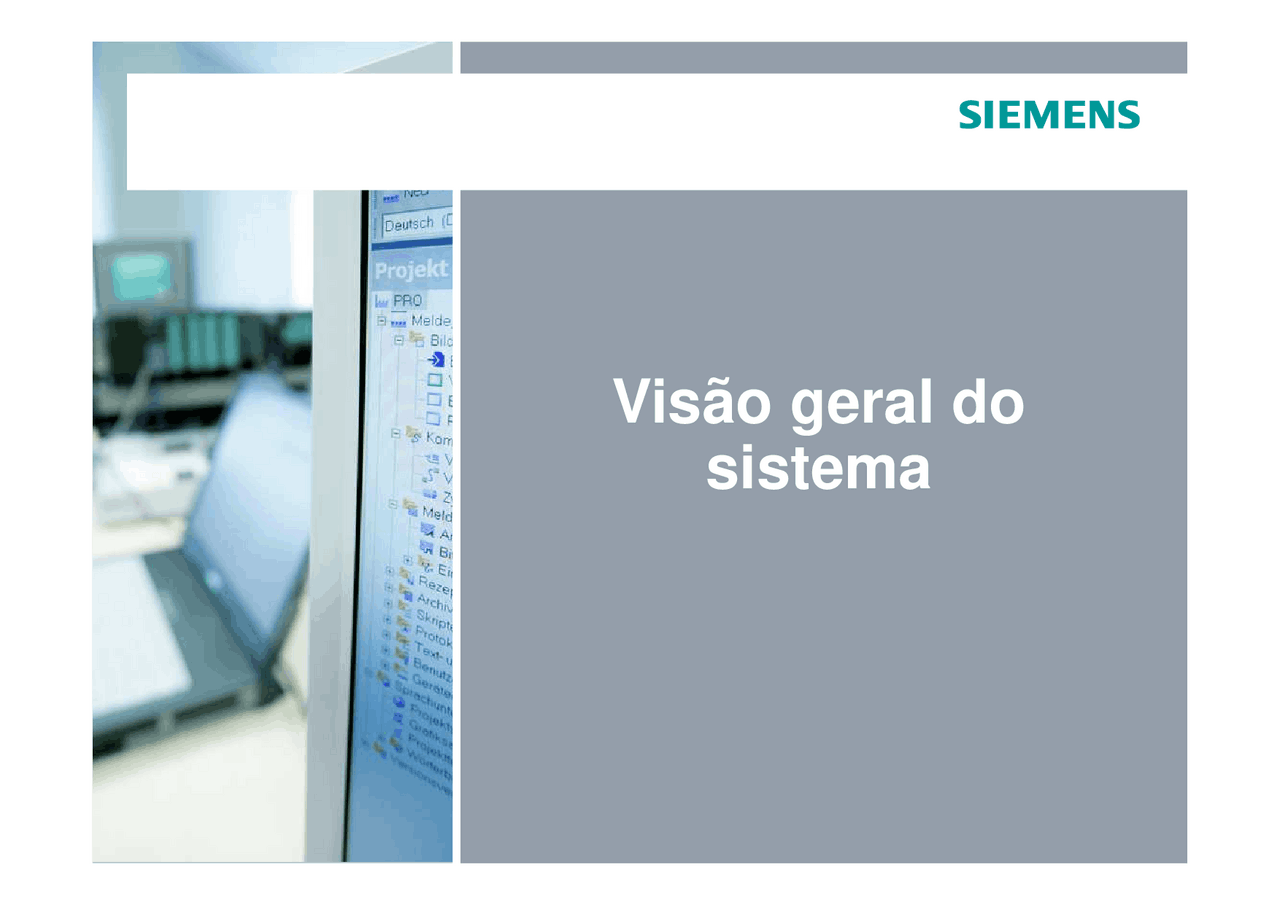

Visão geral do

sistema

Objetivos de aprendizagem

O participante irá ...

...^

familiarizar-se com a estrutura dos produtos S7–1200 eSIMATIC STEP 7 …^

familiarizar-se com a estrutura do projeto ...^

familiarizar-se com os cartões de tarefas ...^

entender o sistema de informações ...^

habilitar-se a criar um projeto com o STEP 7 Basic egerenciá-lo …^

habilitar-se a selecionar o idioma de interface do usuário …^

habilitar-se a ler as propriedades, mensagens e eventos

SIMATIC S7-1200 –Para micro automação e mais^ O novo mini PLC modular –SIMATIC S7-1200^
^ Novo conceito de projeto de escala modular e flexível parasoluções compactas e inteligentes^
^ Interface PROFINET integrada para programação,conexão com IHM e comunicação CPU com CPU^
^ Poderosas funções tecnológicas integradas paracontagem, medição, controle em malha fechada e controle de movimento Benefícios aos clientes:^
^

Atendimento perfeito aos respectivos requisitos de automação
Redes de comunicação simples entre engenharia, painéis IHM e controladores
Soluções eficientes para tarefas tecnológicas

SIMATIC HMI Basic Panels –concentrado no essencial^ Os novos SIMATIC HMI Basic Panels:^
^ Telas gráficas de 4" a 15" com teclas defunções táteis e de toque^
^ Funcionalidade integrada através de todos ostamanhos de telas: registros de alarmes, curvas detendência e gerenciamento de receitas^
^ Interface PROFINET integrada Benefícios aos clientes:^
^

Custo adequado em visualização para ambientes industriais agressivos com IP65
Adaptação flexível às máquinas através de um alto nível de escalonamento
Redes de comunicação simples e comunicação integrada

Capítulo 1 Página 7 / 20

Posicionamento dos controladores modulares^ Complexidade das aplicações

Capacidade E/S, tamanho programa, velocidade instruções, capacidade comunicação, …

O mini PLC modular parasoluções de aplicações deautomação elementares eautônomas para pequenasinstalações.

SIMATIC S7-

O controlador modular parasoluções de sistemas deautomação distintos paramédias instalações.

SIMATIC S7-

O controlador modular parasoluções de sistemas deautomação exigentes,aplicações distintas eautomação de processos.

SIMATIC S7-

Módulo lógico para soluções decomando e controle emaplicações autônomas deautomação para pequenasinstalações.

LOGO!

SIMATIC S7-1200o novo mini PLC modular

• Placas de sinal do SIMATIC S7-
• Módulos de sinal SIMATIC S7-

Capítulo 1 Página 13 / 20

Acessórios SIMATIC S7-

Módulo switch compacto

alimentaçãoMódulo fonte de

Cartão de memóriaSIMATIC

Work memory (memória de trabalho)50 KB 40 KB 30 KB 20 KB 10 KB^ Memória de programaMemória de dados

Interface PROFINET integrada^ Para programação, conexão com IHMe comunicação CPU a CPU^
^ Comunicação com equipamentos deterceiros através de protocolo abertoem Ethernet^
^ Até 8 conexões Ethernet^
^ A comunicação é configurável viacomandos STEP 7 "T-Send /T-Receive"^
^ Brevemente estará disponível afuncionalidade PROFINET IO paracontroladores/dispositivos^ Facilidade de comunicação entre engenharia, painéis IHM e controladores

Comunicação ponto a ponto

Capítulo 1 Página 19 / 20

Requisitos de sistema^ STEP 7 Basic V10.5 está sendo fornecido para operar com os seguintessistemas operacionais:^
^ Microsoft Windows XP Home SP3^
^ Microsoft Windows XP Professional SP3^
^ Microsoft Windows Vista Home Premium SP1^
^ Microsoft Windows Vista Business SP1^
^ Microsoft Windows Vista Ultimate SP1^ Sistema operacional

Processador(mín.)

RAM (mín.)

Resolução (mín.)

MS Windows XP SP3/

Pentium 4, 1.7 GHz

1 GB

MS WINDOWS Vista SP

Sumário^ O novo mini PLC modular –SIMATIC S7-1200^
^ Novo conceito de projeto escalonávle e flexível parasoluções compactas e inteligentes^
^ Interface PROFINET integrada para programação,conexão com IHMs e comunicação CPU com CPU^
^ Poderosas funções tecnológicas integradas paracontagem, medição, controle em malha fechada e controle de movimento Benefícios aos clientes:^ ^

Equiparação perfeita com os respectivos requisitos de automação  Facilidade de comunicação entre engenharia, painéis IHM e controladores  Soluções eficientes para tarefas tecnológicas
