MPLAB
A programação dos microcontroladores PIC da Microchip pode ser feita através de uma
ferramenta disponibilizada pelo fabricante: o MPLab, um software do tipo IDE – Integrated
Development Enviroment (Ambiente de Desenvolvimento Integrado) porque engloba, além de um
software de comunicação e programação dos microcontroladores, um gerenciador de projetos,
simulador e interface para emulador utilizado pela maioria dos microcontroladores da linha PIC. O
Mplab trabalha com o conceito de projetos: uma série de arquivos destinados à documentação,
gerenciamento, configuração e elaboração dos programas.

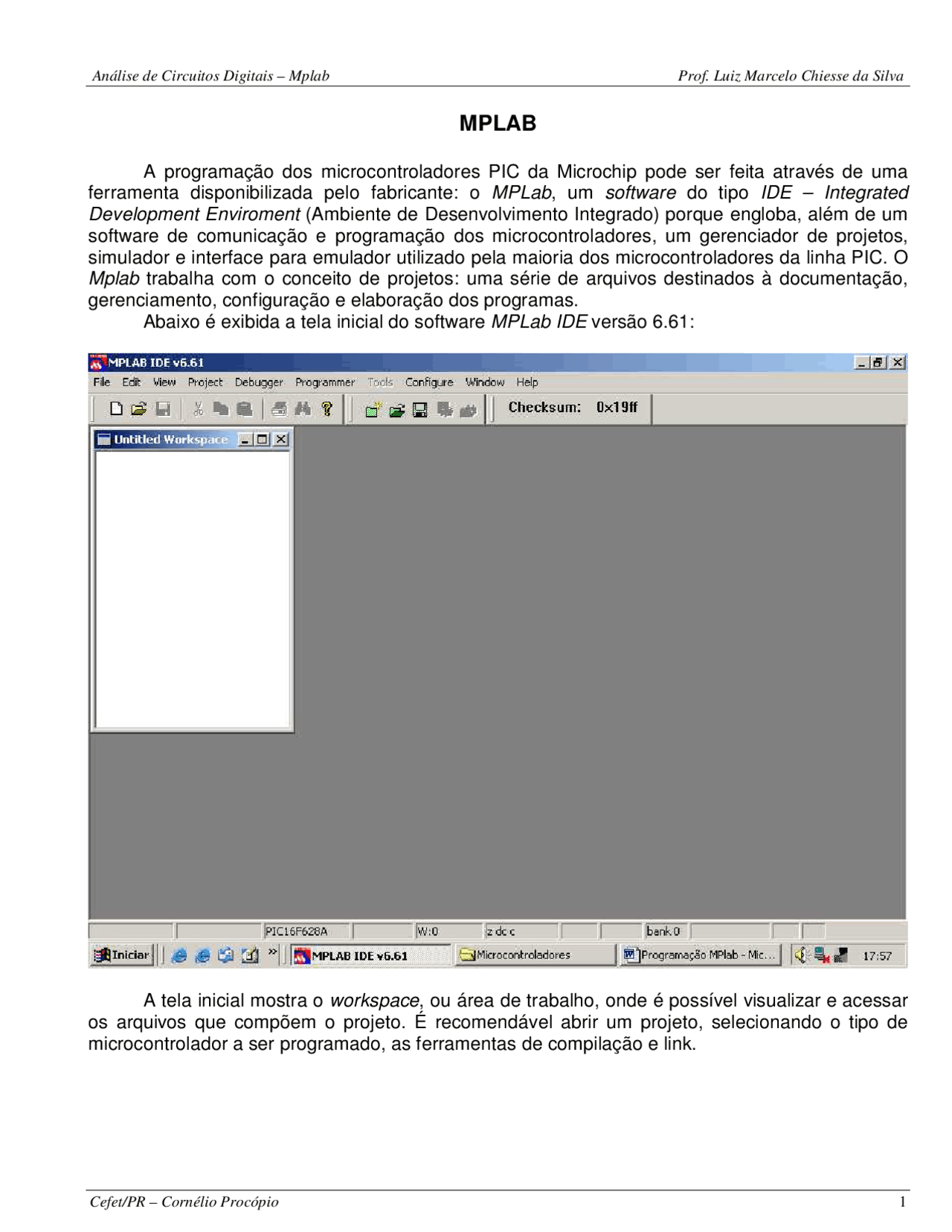

Abaixo é exibida a tela inicial do software MPLab IDE versão 6.61:
A tela inicial mostra o workspace, ou área de trabalho, onde é possível visualizar e acessar
os arquivos que compõem o projeto. É recomendável abrir um projeto, selecionando o tipo de
microcontrolador a ser programado, as ferramentas de compilação e link.
