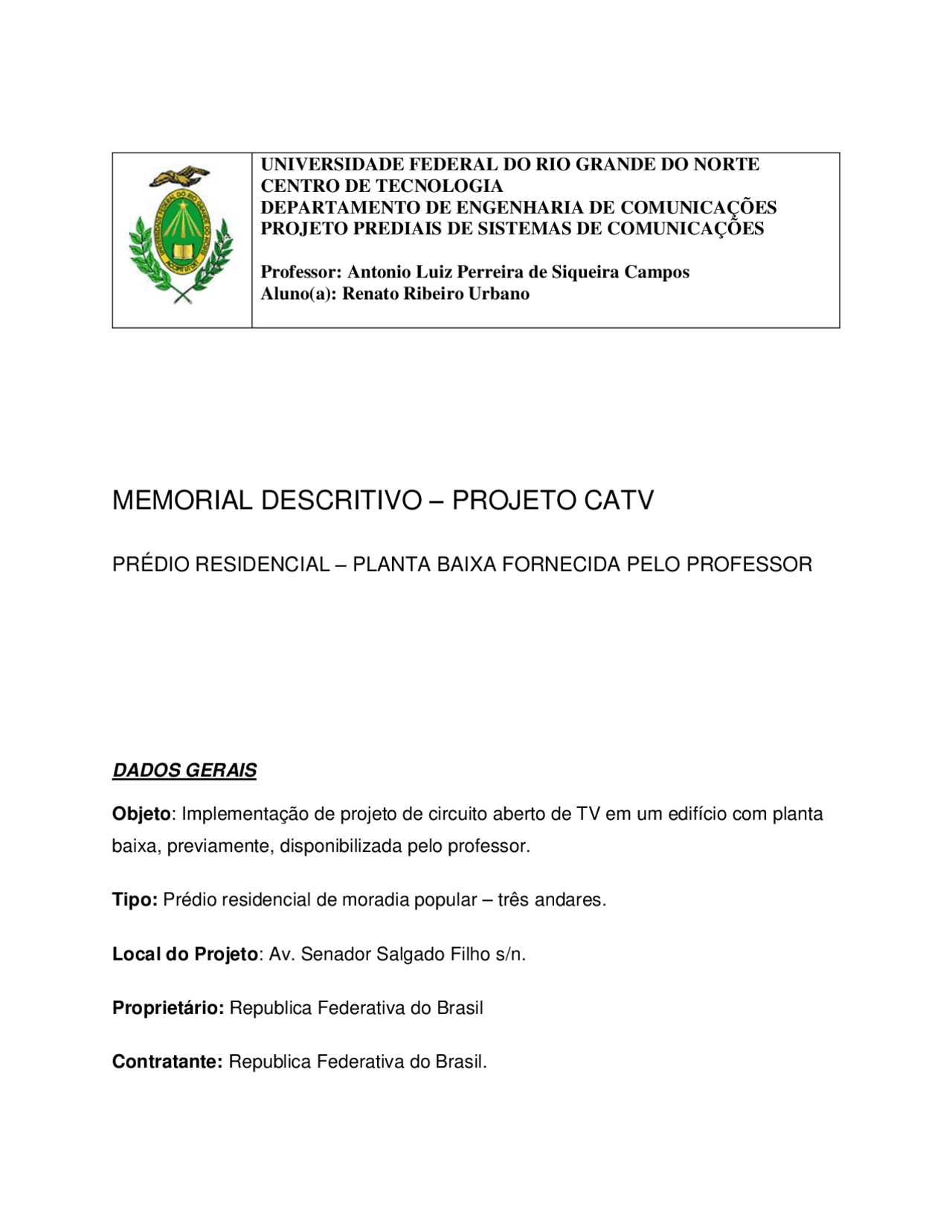

UNIVERSIDADE FEDERAL DO RIO GRANDE DO NORTE
CENTRO DE TECNOLOGIA
DEPARTAMENTO DE ENGENHARIA DE COMUNICAÇÕES
PROJETO PREDIAIS DE SISTEMAS DE COMUNICAÇÕES
Professor: Antonio Luiz Perreira de Siqueira Campos
Aluno(a): Renato Ribeiro Urbano
MEMORIAL DESCRITIVO – PROJETO CATV
PRÉDIO RESIDENCIAL – PLANTA BAIXA FORNECIDA PELO PROFESSOR
DADOS GERAIS
Objeto: Implementação de projeto de circuito aberto de TV em um edifício com planta
baixa, previamente, disponibilizada pelo professor.
Tipo: Prédio residencial de moradia popular – três andares.
Local do Projeto: Av. Senador Salgado Filho s/n.
Proprietário: Republica Federativa do Brasil
Contratante: Republica Federativa do Brasil.
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe projeto catv e outras Manuais, Projetos, Pesquisas em PDF para Engenharia de Telecomunicações, somente na Docsity!

UNIVERSIDADE FEDERAL DO RIO GRANDE DO NORTE

CENTRO DE TECNOLOGIA

DEPARTAMENTO DE ENGENHARIA DE COMUNICAÇÕES

PROJETO PREDIAIS DE SISTEMAS DE COMUNICAÇÕES

Professor: Antonio Luiz Perreira de Siqueira Campos

Aluno(a): Renato Ribeiro Urbano

MEMORIAL DESCRITIVO – PROJETO CATV

PRÉDIO RESIDENCIAL – PLANTA BAIXA FORNECIDA PELO PROFESSOR

DADOS GERAIS

Objeto : Implementação de projeto de circuito aberto de TV em um edifício com planta

baixa, previamente, disponibilizada pelo professor.

Tipo: Prédio residencial de moradia popular – três andares.

Local do Projeto : Av. Senador Salgado Filho s/n.

Proprietário: Republica Federativa do Brasil

Contratante: Republica Federativa do Brasil.

PROJETO – IMPLEMENTAÇÃO DE CATV

Este documento tem como objetivo descrever um projeto coletivo de TV para um prédio

habitacional, residência de três andares. E, para tal, está contido em seus tópicos: uma planta baixa

e uma vista frontal do prédio, responsável pelo direcionamento do projetista, um memorial

descritivo e um memorial de cálculos com as especificações de projeto dimensionamento dos

equipamentos e escolha de materiais adequados as especificações técnicas utilizados no projeto.

VISTA FRONTAL

De posse desses dados e com o desenho dos pontos de TV nas respectivas plantas, é feito

o dimensionamento do pior ponto para escolha adequada do amplificador. Para isso teremos o

sguinte cálculo de atenuação:

Prumada = 7 m;

No chão = 32 m;

Atenuação para RGE 06 = 0,11 dB/m;

Atenuação no divisor 1:3 = 6dB;

Atenuação em dB Perda nos cabos 4, Perda na passagem 8, Perda no acoplamento 6 Perda divisor 1- 3 6 Perda total (PIOR PONTO) 25,

Logo, temos de usar um amplificador que vença a atenuação de 25 dBs imposta pelo pior

ponto. Como recebemos o pior canal com intencidade de 5dBs e é umposta uma perca de 25 no

sistema o sinal do pior canal precisa ser dimensionado para chegar ao pior ponto com 0 dB. Assim,

adotaremos um amplificador de 25 dBs pra superar a atenuação e ter uma folga aproximadamente

de 5dBs. Além do dimensionamento do canal mais fraco, é importante analisar, também, o canal

mais intenso no pior ponto, para que não haja saturação do mesmo. Para nosso projeto, iremos

setar o amplificador em 20 dBs, assim teremos uma 35 dBs de intensidade do melhor canal. Com

a atenuação imposta pelo sistema teremos 10 dBs na saida do pior ponto e é uma intensidade

aceitável.

Amplificador.

Amplificador de linha VHF/UHF 25 dB

Vista frontal com DGT

Platas baixas com pontos de TV

Planta primeiro andar. Planta do segundo/terceiro andar.
