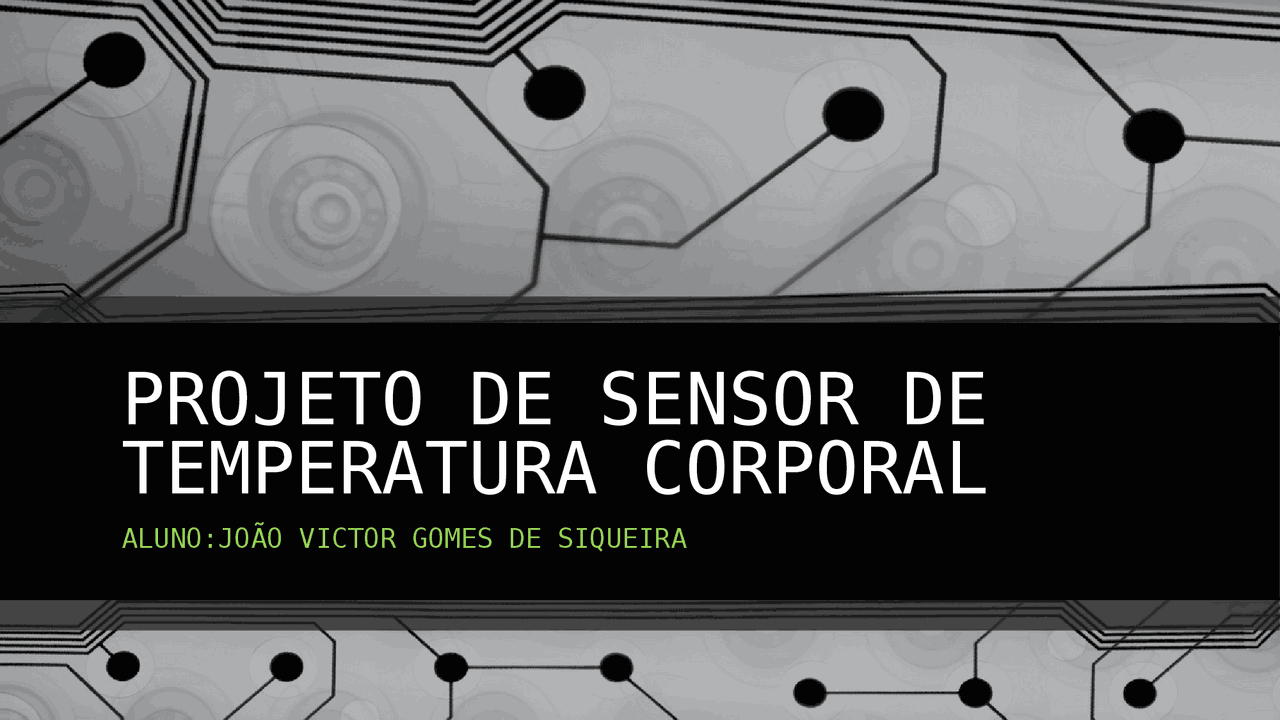

PROJETO DE SENSOR DE

TEMPERATURA CORPORAL

ALUNO:JOÃO VICTOR GOMES DE SIQUEIRA

OBJETIVOS

• (^) Implementação de um sensor de temperatura corporal
• O dispositivo deverá verificar a temperatura corporal dos testados
• (^) Se for detectada temperatura maior que 37ºC o dispositivo deverá emitir uma sinalização luminosa

SOFTWARES UTILIZADOS

• EASYEDA

• TINKERCAD

ESQUEMÁTICOS ELÉTRICOS

NORMAS REGULAMENTADORAS

• (^) Uso de sensores infravermelho
• Testes realizados na testa no indivíduo
• (^) Resolução da Anvisa RDC 356/2020, alterada pela RDC 379/

INVENTÁRIO

BIBLIOGRAFIA

• https://html.alldatasheet.com/html-pdf/218977/ETC2/MLX90614/97/1/MLX90614.html
• (^) https://datasheet.octopart.com/ATMEGA328P-PU-Microchip-datasheet-147334532.pd f

ORGANOGRAMA

CÓDIGO DE SIMULAÇÃO

• void loop( ){
• (^) referencia = analogRead(sensor);
• (^) tensao = 5*referencia/1023;
• temperatura = (tensao-0.5)*100;
• (^) Serial.print(tensao);
• (^) Serial.println(" em V ");
• (^) Serial.print( " TEMPERATURA EM CELSIUS =" );
• Serial.println(temperatura);

CÓDIGO DE SIMULAÇÃO

• (^) if(temperatura>37)
• {
• (^) digitalWrite(6, HIGH) ;
• (^) }
• (^) else {
• (^) digitalWrite(6, LOW);
• }}

DISCUSSÃO

• (^) O software tinkercad não possui o sensor MLX
• Foi usado o sensor TMP36 que não serve para medir temperatura corporal
• (^) Configuração de pinos diferente
• (^) Adequação do código aos parâmetros do TMP
• tensao = 5*referencia/
• (^) Temperatura = (tensao – 0.5)*

RESULTADOS

• (^) https://www.tinkercad.com/things/1TsNEr1UzOB-grand-kasi-elzing/ editel?sharecode=4X5tBgfxyTM9Ucw66BuHttWfQhFLgfzh0bq3- Jbzxuw
