Projeto de sensor de temperatura corporal utilizando microcontroladores
Tipologia: Trabalhos
1 / 10
Esta página não é visível na pré-visualização
Não perca as partes importantes!

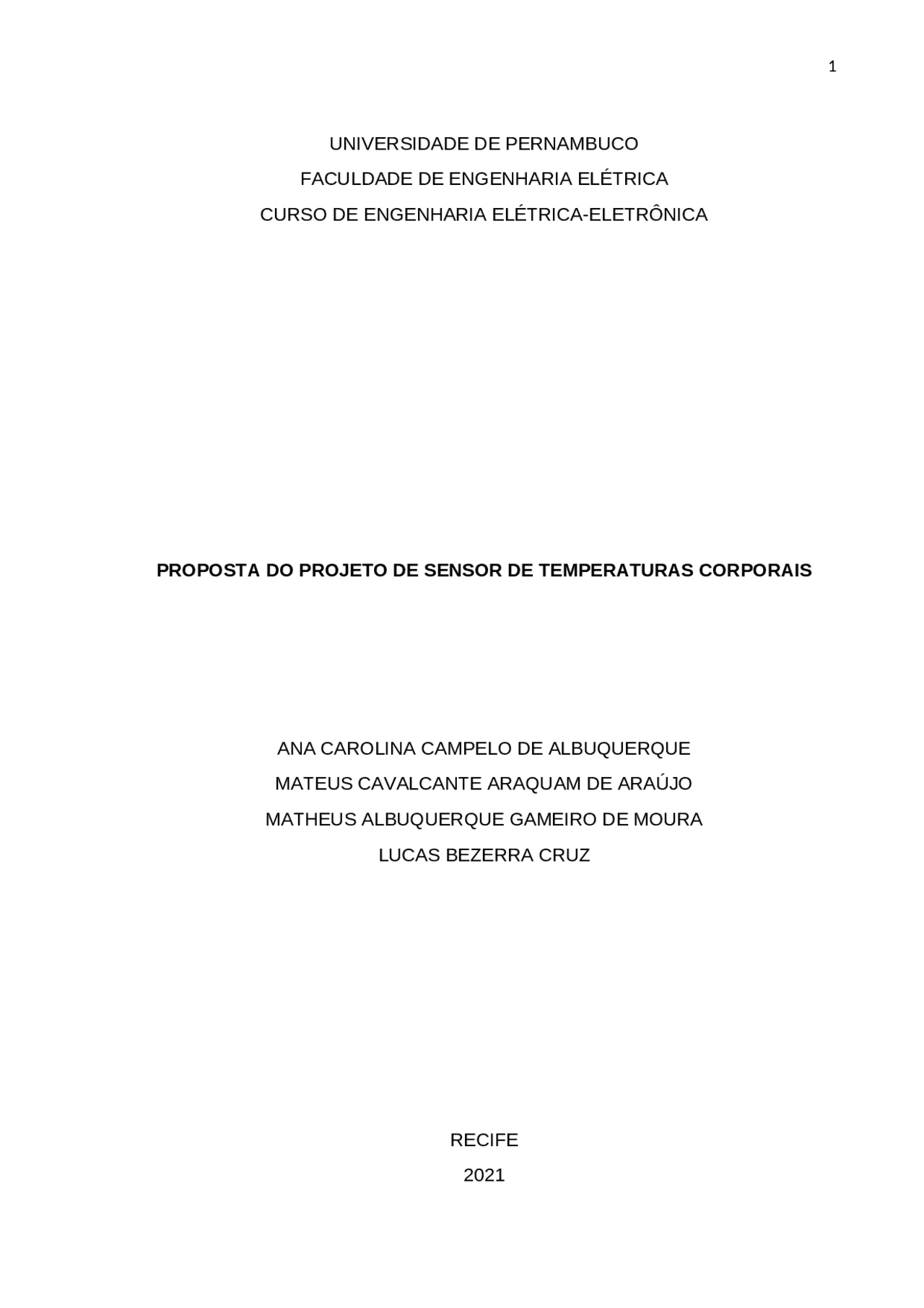

Trabalho apresentado à disciplina de Microcontroladores, referente ao requisito parcial para obtenção da nota desta disciplina do Curso de Engrenharia Elétrica-Eletrônica. RECIFE 2021
A aferição de temperatura tem sido obrigatória em todos os estabelecimentos fechados no Brasil, como forma de prevenção da contaminação do COVID-19. A entrada e saída de pessoas nestes locais é um dos cenários onde as pessoas costumam ter um contato mais próximo umas com as outras. Em vários locais, a temperatura é medida manualmente, por alguma outra pessoa e, isto também é um risco, pois a intenção é evitar ao máximo a aproximação entre pessoas, respeitando o distanciamento social. Logo, o propósito deste projeto é reduzir ao máximo esta aproximação, tornando automatizada a medição de temperatura.
Essa seção tem objetivo de explicar mais sobre os materiais e métodos utilizados no projeto. 2.1 SENSORES UTILIZADOS NO PROJETO Será utilizado o sensor de presença ultrassônico HC-SR04, que é um sensor capaz de medir distancias. Este sensor possui um modulo de 4 pinos, sendo estes Vcc, trigger, echo e o terra. Em suas especificações, o mesmo possui alimentação de 5v DC, 2mA de corrente de operação, 15º de ângulo de efeito, precisão de 3mm, e é capaz de alcançar entre 2cm a 4m. Também possui 2 “olhos” projetados em sua parte frontal, que funcionam como transmissor e receptor. O transmissor se comunica enviando uma onda através do ar até o local onde se quer medir, então é refletida de volta para o sensor, e convertida em um valor numérico. A distância a ser medida pode ser ajustada, para que seja captado apenas objetos dentro de um certo limite , ou seja, o sensor pode ser colocado a 4 metros do chão, e ser ajustado para captar apenas objetos que estejam a 2 metros dele. Será utilizado o sensor de temperatura MLX90614, que torna possível a medição de temperatura sem contato. Ele possui uma unidade detetora e uma unidade computacional inserida, e trabalham com base na lei de stefan-boltzmann, que expressa que todos os objetos produzem energia infravermelho e que a força desta energia é relativa a temperatura daquele objeto. A unidade detetora estima a quantidade de energia infravermelho no objeto e a unidade computacional converte esta energia em um valor de temperatura utilizando um conversor analógico digital. Este sensor trabalha com uma alimentação de 5v, e alcança temperaturas entre -70º até 380º C, com uma precisão de 0.5º C. 2.2 SOFTWARES UTILIZADOS NO PROJETO Para simulação e montagem dos circuitos que serão utilizados na construção do sensor de temperatura corporal serão utilizados dois softwares: o EASYEDA e o TINKERCAD. O EASYEDA é um aplicativo on-line que permite desenhar diagramas esquemáticos e placas de circuito impresso que rodarão diretamente no navegador de internet, sem a necessidade de instalação do software e nem nenhum tipo de
A NR12 também aborda os aspectos de medidas de proteção coletiva e individuais e também da utilização de equipamentos para este fim.
https://portal.imprensanacional.gov.br/web/dou/-/portaria-n-924-de-9-de-setembro- de-2020- https://www.gov.br/trabalho/pt-br/inspecao/seguranca-e-saude-no-trabalho/normas- regulamentadoras/nr-12.pdf/view
