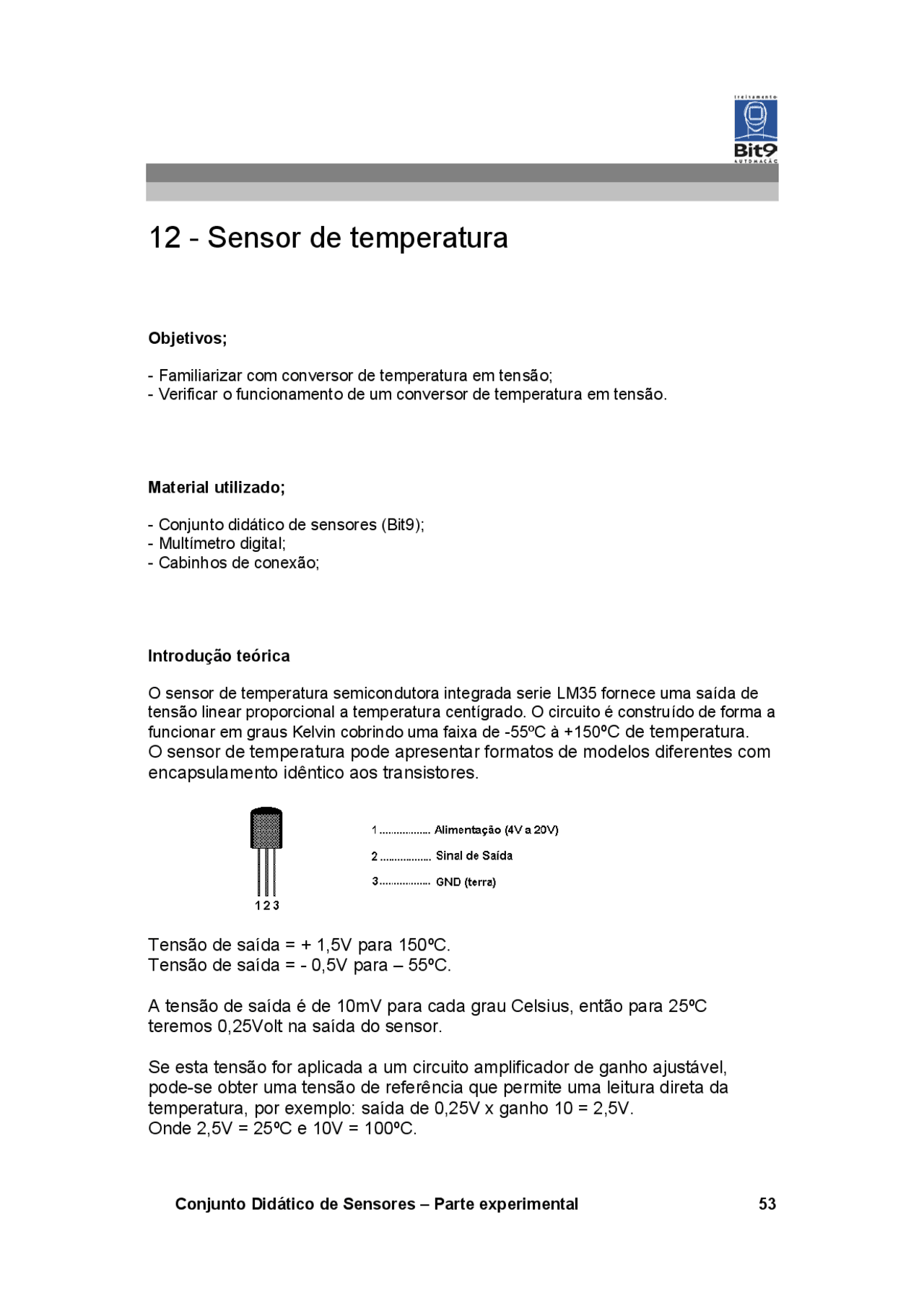

12 - Sensor de temperatura
Objetivos;
- Familiarizar com conversor de temperatura em tensão;
- Verificar o funcionamento de um conversor de temperatura em tensão.
Material utilizado;
- Conjunto didático de sensores (Bit9);
- Multímetro digital;
- Cabinhos de conexão;
Introdução teórica
O sensor de temperatura semicondutora integrada serie LM35 fornece uma saída de
tensão linear proporcional a temperatura centígrado. O circuito é construído de forma a
funcionar em graus Kelvin cobrindo uma faixa de -55ºC à +150ºC de temperatura.
O sensor de temperatura pode apresentar formatos de modelos diferentes com
encapsulamento idêntico aos transistores.
Tensão de saída = + 1,5V para 150ºC.
Tensão de saída = - 0,5V para – 55ºC.
A tensão de saída é de 10mV para cada grau Celsius, então para 25ºC
teremos 0,25Volt na saída do sensor.
Se esta tensão for aplicada a um circuito amplificador de ganho ajustável,
pode-se obter uma tensão de referência que permite uma leitura direta da
temperatura, por exemplo: saída de 0,25V x ganho 10 = 2,5V.
Onde 2,5V = 25ºC e 10V = 100ºC.
