bg1
LEGENDA
SIMBOLO DESCRIÇÃO DO SIMBOLO
LUMINÁRIAS
IMPORTANTE
1.A LOCALIZAÇÃO EXATA DOS PONTOS DE ILUMINAÇÃO E TOMADAS, DEVERÃO SEGUIR RIGOROSAMENTE A POSIÇÃO NO
2.VER QUANTITATIVO NO PROJETO DE ARQUITETURA.
DESCRIÇÃO: LUSTRE PENDENTE TUBO INDUSTRIAL VINTAGE DOURADO: AMARELA
LÂMPADA:1 MASTER LED BULB 8W - MLED12WA60WW-R
DESCRIÇÃO: LUMINÁRIA QUADRADA DE SOBREPOR IP44. DIFUSOR RECUADO EM ACRÍLICO
TRANSLÚCIDO. DRIVER 350MA1XLED 15WCOR: AMARELA LÂMPADA: LED 1x15W 2700K
LUMINÁRIA DE EMERGÊNCIA COM 2 FARÓIS LEDs 450lm
NOTAÇÃO PRA FITA DE LED DE SOBREPOR, 2500 K
LUMINÁRIA DE TRILHO
CANALETA PVC COM RECORTE ABERTO INDUSTRIAL PARA A INS-
SALA DE HARDWERER ATÉ OS MONITÓRES DA SALA DE CONTROLE
TALAÇÃO DAS LUMINÁRIAS NO TRILHO E PASSAGEM DOS FIOS DO SERVIDOR DA
PAFLON SOBREPOR QUADRADO PARA 2 LÂMPADAS, 25 CM X 25 CM
SPOT PARA TRILHO, 7W , 2500K
CANALETA PVC COM RECORTE ABERTO INDUSTRIAL INSTALAR RENTE AO TETO
CANALETA PVC COM RECORTE ABERTO INDUSTRIAL INSTALADA A 10 CM DO PISO ACABADO
INTERRUPTORES SIMPLES
INTERRUPTORES DUPLOS
INTERRUPTORES TRIPLOS
INTERRUPTORES PARALELOS
UNIDADES
01
04
03
PAFLON SOBREPOR QUADRADO PARA 1 LÂMPADA, 15 CM X 15 CM 03
1 unidade de 5 m
13
03
01
01
02

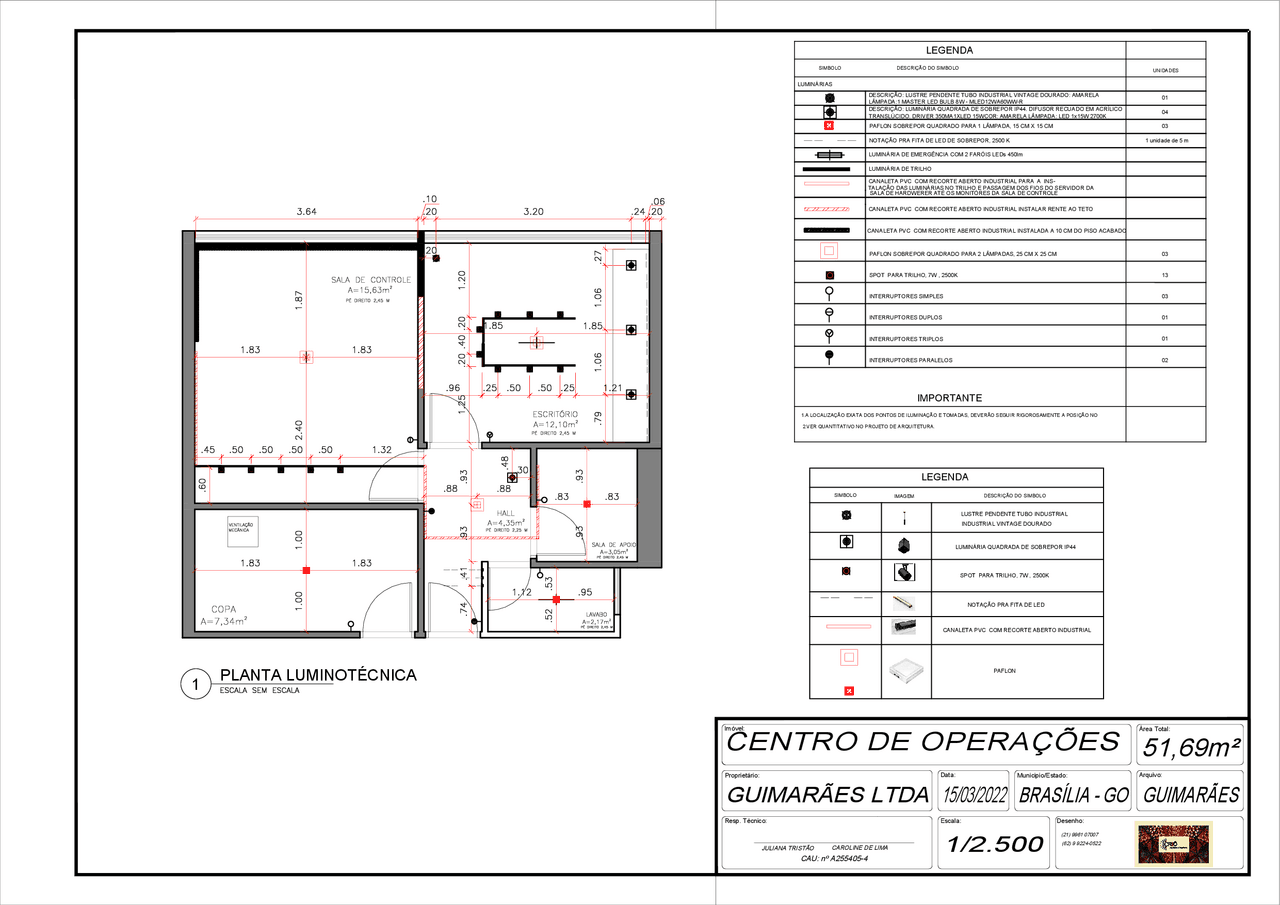

1PLANTA LUMINOTÉCNICA
LUSTRE PENDENTE TUBO INDUSTRIAL
INDUSTRIAL VINTAGE DOURADO
LUMINÁRIA QUADRADA DE SOBREPOR IP44
SPOT PARA TRILHO, 7W , 2500K
CANALETA PVC COM RECORTE ABERTO INDUSTRIAL
NOTAÇÃO PRA FITA DE LED
PAFLON
LEGENDA
SIMBOLO IMAGEM DESCRIÇÃO DO SIMBOLO
51,69m²
Área Total:
Imóvel:
CENTRO DE OPERAÇÕES
Municipio/Estado:
BRASÍLIA - GO
Escala:
GUIMARÃES
Arquivo:
1/2.500
Data:
15/03/2022
JULIANA TRISTÃO
CAU: nº A255405-4
Resp. Técnico: Desenho:
Proprietário:
GUIMARÃES LTDA
(21) 9961 07007
(62) 9 9224-0522
CAROLINE DE LIMA
