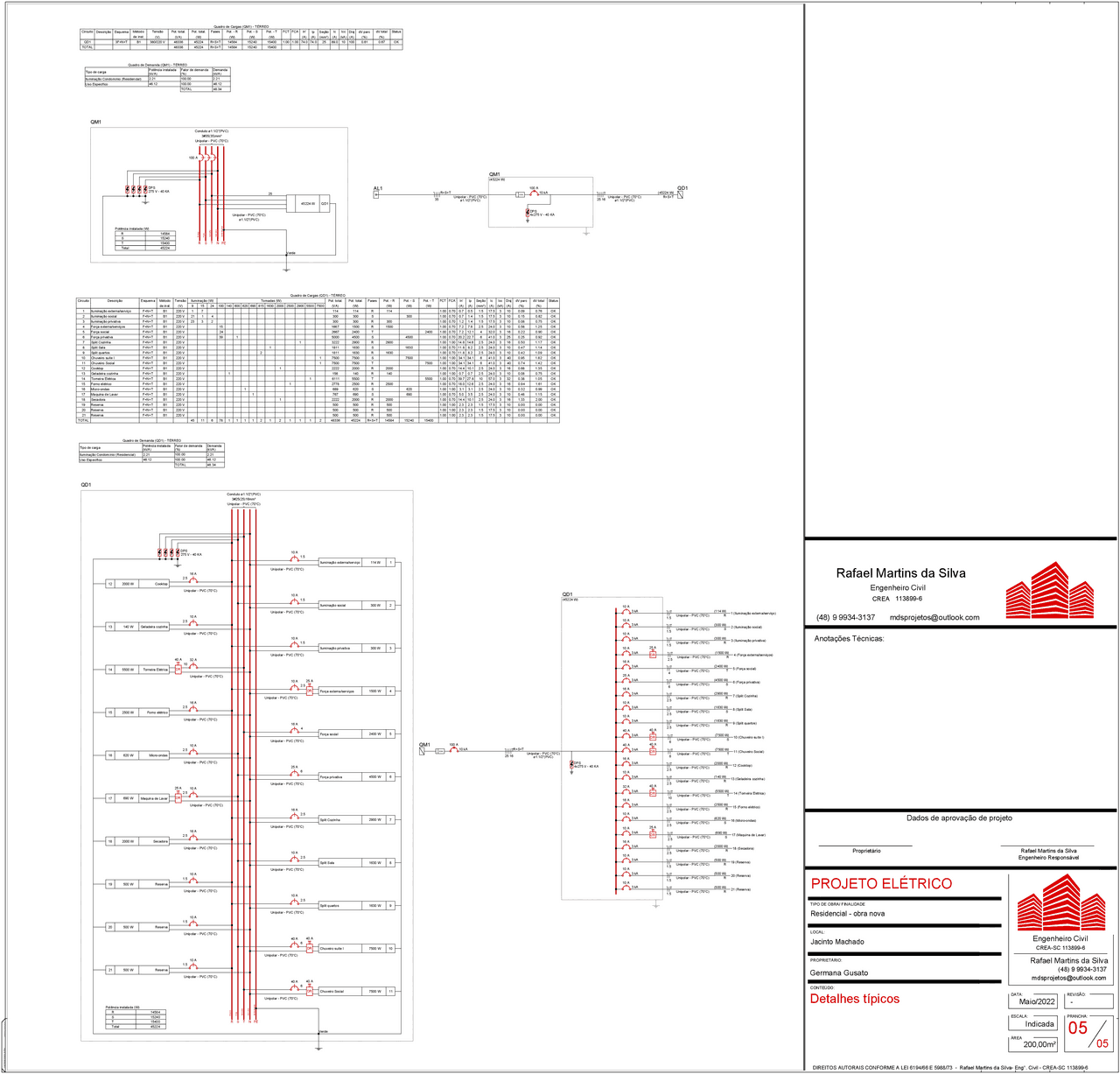

Quadro de Cargas (QD1) - TÉRREO
Circuito Descrição Esquema Método Tensão Iluminação (W) Tomadas (W) Pot. total. Pot. total. Fases Pot. - R Pot. - S Pot. - T FCT FCA In' Ip Seção Ic Icc Disj dV parc dV total Status
de inst. (V) 9 15 24 100 140 600 620 690 815 1630 2000 2500 2900 5500 7500 (VA) (W) (W) (W) (W) (A) (A) (mm²) (A) (kA) (A) (%) (%)
1Iluminação externa/serviço F+N+T B1 220 V 1 7 114 114 R 114 1.00 0.70 0.7 0.5 1.5 17.5 3 10 0.09 0.76 OK
2Iluminação social F+N+T B1 220 V 21 1 4 300 300 S 300 1.00 0.70 0.7 1.4 1.5 17.5 3 10 0.15 0.82 OK
3Iluminação privativa F+N+T B1 220 V 23 3 2300 300 R300 1.00 0.70 1.2 1.4 1.5 17.5 3 10 0.08 0.75 OK
4Força externa/serviços F+N+T B1 220 V 15 1667 1500 R1500 1.00 0.70 7.2 7.6 2.5 24.0 3 10 0.58 1.25 OK
5Força social F+N+T B1 220 V 24 2667 2400 T2400 1.00 0.70 7.2 12.1 4 32.0 3 16 0.22 0.90 OK
6Força privativa F+N+T B1 220 V 39 15000 4500 S 4500 1.00 0.70 20.2 22.7 6 41.0 3 25 0.25 0.92 OK
7Split Cozinha F+N+T B1 220 V 13222 2900 R2900 1.00 1.00 14.6 14.6 2.5 24.0 3 16 0.50 1.17 OK
8Split Sala F+N+T B1 220 V 11811 1630 S 1630 1.00 0.70 11.8 8.2 2.5 24.0 3 10 0.47 1.14 OK
9Split quartos F+N+T B1 220 V 21811 1630 R1630 1.00 0.70 11.8 8.2 2.5 24.0 3 10 0.42 1.09 OK
10 Chuveiro suíte I F+N+T B1 220 V 17500 7500 S 7500 1.00 1.00 34.1 34.1 6 41.0 3 40 0.95 1.62 OK
11 Chuveiro Social F+N+T B1 220 V 17500 7500 T7500 1.00 1.00 34.1 34.1 6 41.0 3 40 0.74 1.42 OK
12 Cooktop F+N+T B1 220 V 1 2222 2000 R2000 1.00 0.70 14.4 10.1 2.5 24.0 3 16 0.68 1.35 OK
13 Geladeira cozinha F+N+T B1 220 V 1156 140 R140 1.00 1.00 0.7 0.7 2.5 24.0 3 10 0.08 0.75 OK
14 Torneira Elétrica F+N+T B1 220 V 16111 5500 T5500 1.00 0.70 39.7 27.8 10 57.0 3 32 0.38 1.05 OK
15 Forno elétrico F+N+T B1 220 V 12778 2500 R2500 1.00 0.70 18.0 12.6 2.5 24.0 3 16 0.94 1.61 OK
16 Micro-ondas F+N+T B1 220 V 1689 620 S 620 1.00 1.00 3.1 3.1 2.5 24.0 3 10 0.32 0.99 OK
17 Maquina de Lavar F+N+T B1 220 V 1767 690 S 690 1.00 0.70 5.0 3.5 2.5 24.0 3 10 0.48 1.15 OK
18 Secadora F+N+T B1 220 V 1 2222 2000 R 2000 1.00 0.70 14.4 10.1 2.5 24.0 316 1.33 2.00 OK
19 Reserva F+N+T B1 220 V 500 500 R 500 1.00 1.00 2.3 2.3 1.5 17.5 3 10 0.00 0.00 OK
20 Reserva F+N+T B1 220 V 500 500 R 500 1.00 1.00 2.3 2.3 1.5 17.5 3 10 0.00 0.00 OK
21 Reserva F+N+T B1 220 V 500 500 R 500 1.00 1.00 2.3 2.3 1.5 17.5 3 10 0.00 0.00 OK
TOTAL 45 11 6 78 1 1 1 1 2 1 2 1 1 1 2 48336 45224 R+S+T 14584 15240 15400
Quadro de Demanda (QD1) - TÉRREO
Tipo de carga Potência instalada
(kVA)
Fator de demanda
(%)
Demanda
(kVA)
Iluminação Condomínio (Residencial) 2.21 100.00 2.21
Uso Específico 46.12 100.00 46.12
TOTAL 48.34
R
Branco
S
Preto
T
Vermelho
N
Azul claro
PE
Verde-amarelo
DPS
275 V - 40 KA
QD1
Iluminação externa/serviço 1 114 W
10 A
Unipolar - PVC (70°C)
1.5
Cooktop
12 2000 W
16 A
Unipolar - PVC (70°C)
2.5
Iluminação social 2
300 W
10 A
Unipolar - PVC (70°C)
1.5
Geladeira cozinha
13 140 W
10 A
Unipolar - PVC (70°C)
2.5
Iluminação privativa 3 300 W
10 A
Unipolar - PVC (70°C)
1.5
DR
40 A
Torneira Elétrica
14 5500 W
32 A
Unipolar - PVC (70°C)
10
DR
25 A
Força externa/serviços 4
1500 W
10 A
Unipolar - PVC (70°C)
2.5
Forno elétrico15 2500 W
16 A
Unipolar - PVC (70°C)
2.5
Força social 5 2400 W
16 A
Unipolar - PVC (70°C)
4
Micro-ondas16 620 W
10 A
Unipolar - PVC (70°C)
2.5
Força privativa 6 4500 W
25 A
Unipolar - PVC (70°C)
6
DR
25 A
Maquina de Lavar
17 690 W
10 A
Unipolar - PVC (70°C)
2.5
Split Cozinha 7
2900 W
16 A
Unipolar - PVC (70°C)
2.5
Secadora18 2000 W
16 A
Unipolar - PVC (70°C)
2.5
Split Sala 8 1630 W
10 A
Unipolar - PVC (70°C)
2.5
Reserva19 500 W
10 A
Unipolar - PVC (70°C)
1.5
Split quartos 9 1630 W
10 A
Unipolar - PVC (70°C)
2.5
Reserva20 500 W
10 A
Unipolar - PVC (70°C)
1.5
DR
40 A
Chuveiro suíte I 10 7500 W
40 A
Unipolar - PVC (70°C)
6
Reserva21 500 W
10 A
Unipolar - PVC (70°C)
1.5
DR
40 A
Chuveiro Social 11 7500 W
40 A
Unipolar - PVC (70°C)
6
Potência instalada (W)
R 14584
S 15240
T 15400
Total 45224
Unipolar - PVC (70°C)
3#25(25)16mm²
Conduto ø1.1/2"(PVC)
Verde
QM1
KW.h
100 A
10 kA
25 16
R+S+T
Unipolar - PVC (70°C)
ø1.1/2"(PVC)
DPS
4x275 V - 40 KA
10 A
3 kA
1.5 Unipolar - PVC (70°C)
(114 W)
R1 (Iluminação externa/serviço)
10 A
3 kA
1.5 Unipolar - PVC (70°C)
(300 W)
S2 (Iluminação social)
10 A
3 kA
1.5 Unipolar - PVC (70°C)
(300 W)
R3 (Iluminação privativa)
10 A
3 kA
25 A
DR
2.5 Unipolar - PVC (70°C)
(1500 W)
R4 (Força externa/serviços)
16 A
3 kA
4Unipolar - PVC (70°C)
(2400 W)
T5 (Força social)
25 A
3 kA
6Unipolar - PVC (70°C)
(4500 W)
S6 (Força privativa)
16 A
3 kA
2.5 Unipolar - PVC (70°C)
(2900 W)
R7 (Split Cozinha)
10 A
3 kA
2.5 Unipolar - PVC (70°C)
(1630 W)
S8 (Split Sala)
10 A
3 kA
2.5 Unipolar - PVC (70°C)
(1630 W)
R9 (Split quartos)
40 A
3 kA
40 A
DR
6Unipolar - PVC (70°C)
(7500 W)
S10 (Chuveiro suíte I)
40 A
3 kA
40 A
DR
6Unipolar - PVC (70°C)
(7500 W)
T11 (Chuveiro Social)
16 A
3 kA
2.5 Unipolar - PVC (70°C)
(2000 W)
R12 (Cooktop)
10 A
3 kA
2.5 Unipolar - PVC (70°C)
(140 W)
R13 (Geladeira cozinha)
32 A
3 kA
40 A
DR
10 Unipolar - PVC (70°C)
(5500 W)
T14 (Torneira Elétrica)
16 A
3 kA
2.5 Unipolar - PVC (70°C)
(2500 W)
R15 (Forno elétrico)
10 A
3 kA
2.5 Unipolar - PVC (70°C)
(620 W)
S16 (Micro-ondas)
10 A
3 kA
25 A
DR
2.5 Unipolar - PVC (70°C)
(690 W)
S17 (Maquina de Lavar)
16 A
3 kA
2.5 Unipolar - PVC (70°C)
(2000 W)
R18 (Secadora)
10 A
3 kA
1.5 Unipolar - PVC (70°C)
(500 W)
R19 (Reserva)
10 A
3 kA
1.5 Unipolar - PVC (70°C)
(500 W)
R20 (Reserva)
10 A
3 kA
1.5 Unipolar - PVC (70°C)
(500 W)
R21 (Reserva)
QD1
(45224 W)
Quadro de Cargas (QM1) - TÉRREO
Circuito Descrição Esquema Método Tensão Pot. total. Pot. total. Fases Pot. - R Pot. - S Pot. - T FCT FCA In' Ip Seção Ic Icc Disj dV parc dV total Status
de inst. (V) (VA) (W) (W) (W) (W) (A) (A) (mm²) (A) (kA) (A) (%) (%)
QD1 3F+N+T B1 380/220 V 48336 45224 R+S+T 14584 15240 15400 1.00 1.00 74.0 74.0 25 89.0 10 100 0.61 0.67 OK
TOTAL 48336 45224 R+S+T 14584 15240 15400
R
Branco
S
Preto
T
Vermelho
N
Azul claro
PE
Verde-amarelo
DPS
275 V - 40 KA
QM1
QD1
45224 W
Unipolar - PVC (70°C)
ø1.1/2"(PVC)
25
Potência instalada (W)
R 14584
S 15240
T 15400
Total 45224
Unipolar - PVC (70°C)
3#35(35)mm²
Conduto ø1.1/2"(PVC)
100 A
Verde
Quadro de Demanda (QM1) - TÉRREO
Tipo de carga Potência instalada
(kVA)
Fator de demanda
(%)
Demanda
(kVA)
Iluminação Condomínio (Residencial) 2.21 100.00 2.21
Uso Específico 46.12 100.00 46.12
TOTAL 48.34
AL1
35
R+S+T
Unipolar - PVC (70°C)
ø1.1/2"(PVC)
KW.h
100 A
10 kA
DPS
4x275 V - 40 KA
25 16 Unipolar - PVC (70°C)
ø1.1/2"(PVC)
(45224 W)
R+S+T
QD1
QM1
(45224 W)
Engº Rafael Martins da Silva DIMENSÃO FOLHA ( 592,00 X 616,00 ) CM
Engenheiro Civil
Rafael Martins da Silva
9 9934-3137 [email protected]
(48)
Anotações Técnicas:
113899-6
CREA
PRANCHA:
CONTEÚDO:
Indicada
ESCALA:
TIPO DE OBRA/ FINALIDADE
DATA:
05
PROPRIETÁRIO:
LOCAL:
PROJETO ELÉTRICO
Maio/2022
REVISÃO:
-
DIREITOS AUTORAIS CONFORME A LEI 6194/66 E 5988/73 - Rafael Martins da Silva- Eng°. Civil - CREA-SC 113899-6
ÁREA
Engenheiro Civil
CREA-SC 113899-6
Rafael Martins da Silva
(48) 9 9934-3137
Rafael Martins da Silva
Engenheiro Responsável
Proprietário
Dados de aprovação de projeto
05
Detalhes típicos
Germana Gusato
200,00m²
Jacinto Machado
Residencial - obra nova
