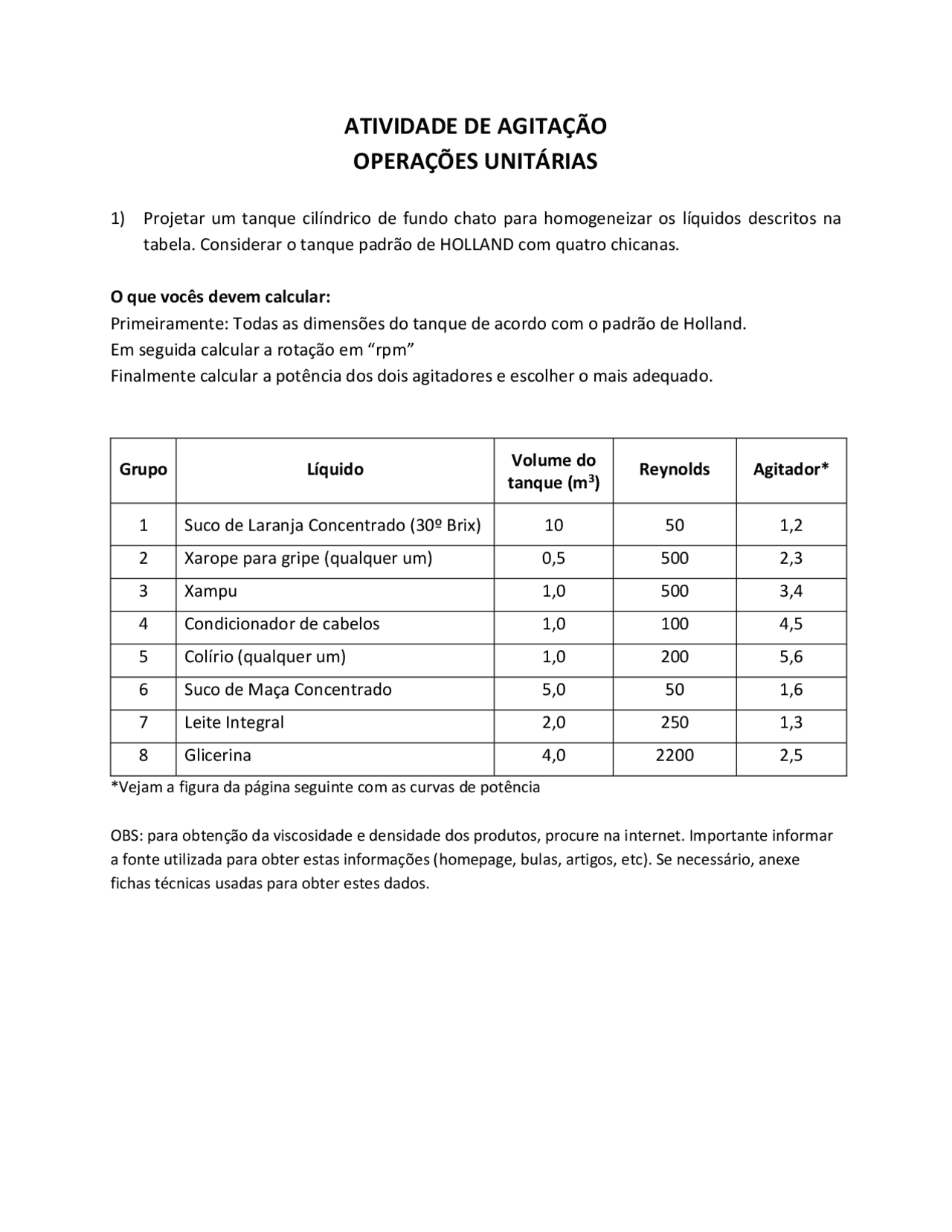

ATIVIDADE DE AGITAÇÃO
OPERAÇÕES UNITÁRIAS
1) Projetar um tanque cilíndrico de fundo chato para homogeneizar os líquidos descritos na
tabela. Considerar o tanque padrão de HOLLAND com quatro chicanas.
O que vocês devem calcular:
Primeiramente: Todas as dimensões do tanque de acordo com o padrão de Holland.
Em seguida calcular a rotação em “rpm”
Finalmente calcular a potência dos dois agitadores e escolher o mais adequado.
Grupo
Líquido
Volume do
tanque (m3)
Reynolds
Agitador*
1
Suco de Laranja Concentrado (30º Brix)
10
50
1,2
2
Xarope para gripe (qualquer um)
0,5
500
2,3
3
Xampu
1,0
500
3,4
4
Condicionador de cabelos
1,0
100
4,5
5
Colírio (qualquer um)
1,0
200
5,6
6
Suco de Maça Concentrado
5,0
50
1,6
7
Leite Integral
2,0
250
1,3
8
Glicerina
4,0
2200
2,5
*Vejam a figura da página seguinte com as curvas de potência
OBS: para obtenção da viscosidade e densidade dos produtos, procure na internet. Importante informar
a fonte utilizada para obter estas informações (homepage, bulas, artigos, etc). Se necessário, anexe
fichas técnicas usadas para obter estes dados.
