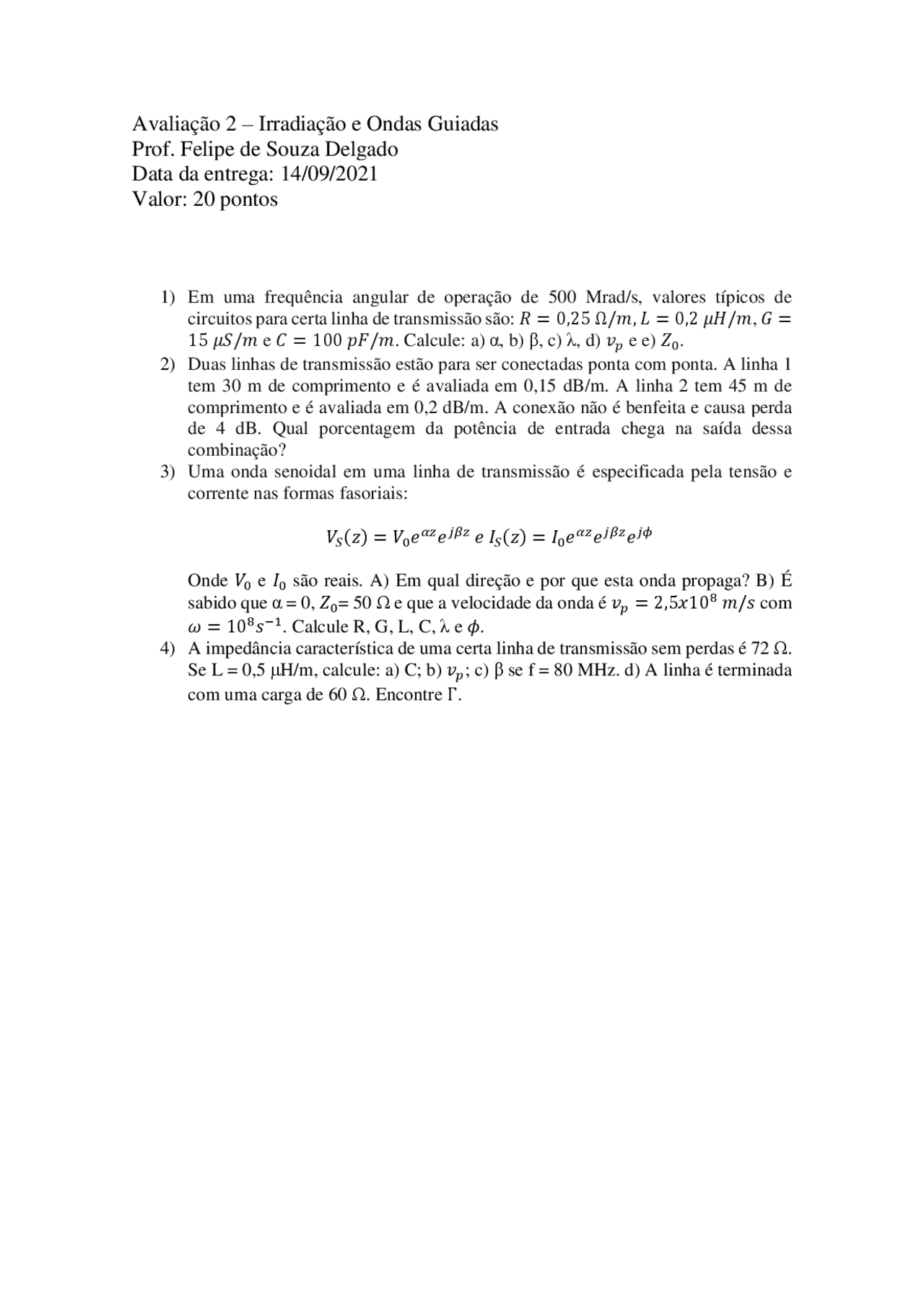

Avaliação 2 – Irradiação e Ondas Guiadas
Prof. Felipe de Souza Delgado
Data da entrega: 14/09/2021
Valor: 20 pontos
1) Em uma frequência angular de operação de 500 Mrad/s, valores típicos de
circuitos para certa linha de transmissão são: 𝑅 = 0,25 Ω/𝑚, 𝐿 = 0,2 𝜇𝐻/𝑚, 𝐺 =
15 𝜇𝑆/𝑚 e 𝐶 = 100 𝑝𝐹/𝑚. Calcule: a) α, b) β, c) λ, d) 𝑣𝑝 e e) 𝑍0.
2) Duas linhas de transmissão estão para ser conectadas ponta com ponta. A linha 1
tem 30 m de comprimento e é avaliada em 0,15 dB/m. A linha 2 tem 45 m de
comprimento e é avaliada em 0,2 dB/m. A conexão não é benfeita e causa perda
de 4 dB. Qual porcentagem da potência de entrada chega na saída dessa
combinação?
3) Uma onda senoidal em uma linha de transmissão é especificada pela tensão e
corrente nas formas fasoriais:
𝑉
𝑆(𝑧)= 𝑉0𝑒𝛼𝑧𝑒𝑗𝛽𝑧 𝑒 𝐼𝑆(𝑧)= 𝐼0𝑒𝛼𝑧𝑒𝑗𝛽𝑧 𝑒𝑗𝜙
Onde 𝑉0 e 𝐼0 são reais. A) Em qual direção e por que esta onda propaga? B) É
sabido que α = 0, 𝑍0= 50 Ω e que a velocidade da onda é 𝑣𝑝= 2,5𝑥108 𝑚/𝑠 com
𝜔 = 108𝑠−1. Calcule R, G, L, C, λ e 𝜙.
4) A impedância característica de uma certa linha de transmissão sem perdas é 72 Ω.
Se L = 0,5 μH/m, calcule: a) C; b) 𝑣𝑝; c) β se f = 80 MHz. d) A linha é terminada
com uma carga de 60 Ω. Encontre Γ.
