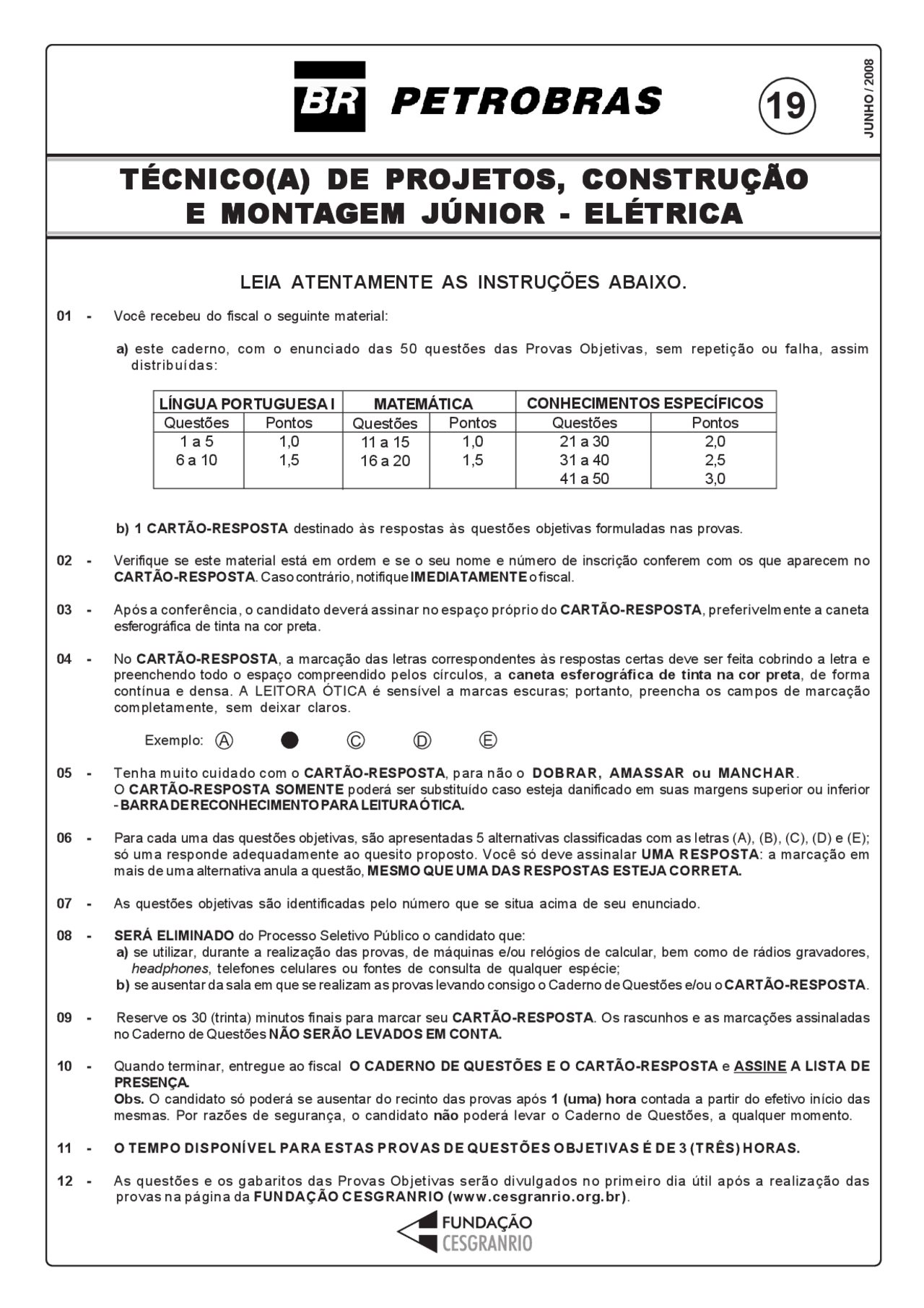

TÉCNICO(A) DE PRTÉCNICO(A) DE PRTÉCNICO(A) DE PRTÉCNICO(A) DE PRTÉCNICO(A) DE PROJETOJETOJETOJETOJETOSOSOSOSOS,,,,, CONSTRCONSTRCONSTRCONSTRCONSTRUÇÃOUÇÃOUÇÃOUÇÃOUÇÃO
E MONTE MONTE MONTAE MONTE MONTAAAAGEM JÚNIOR - ELÉTRICAGEM JÚNIOR - ELÉTRICAGEM JÚNIOR - ELÉTRICAGEM JÚNIOR - ELÉTRICAGEM JÚNIOR - ELÉTRICA
JUNHO / 2008
LEIA ATENTAMENTE AS INSTRUÇÕES ABAIXO.
01 - Você recebeu do fiscal o seguinte material:
a) este caderno, com o enunciado das 50 questões das Provas Objetivas, sem repetição ou falha, assim distribuídas:
b) 1 CARTÃO-RESPOSTA destinado às respostas às questões objetivas formuladas nas provas.
02 - Verifique se este material está em ordem e se o seu nome e número de inscrição conferem com os que aparecem no CARTÃO-RESPOSTA. Caso contrário, notifique IMEDIATAMENTE o fiscal.
03 - Após a conferência, o candidato deverá assinar no espaço próprio do CARTÃO-RESPOSTA , preferivelmente a caneta esferográfica de tinta na cor preta.
04 - No CARTÃO-RESPOSTA , a marcação das letras correspondentes às respostas certas deve ser feita cobrindo a letra e preenchendo todo o espaço compreendido pelos círculos, a caneta esferográfica de tinta na cor preta , de forma contínua e densa. A LEITORA ÓTICA é sensível a marcas escuras; portanto, preencha os campos de marcação completamente, sem deixar claros.
Exemplo:
05 - Tenha muito cuidado com o CARTÃO-RESPOSTA , para não o DOBRAR, AMASSAR ou MANCHAR. O CARTÃO-RESPOSTA SOMENTE poderá ser substituído caso esteja danificado em suas margens superior ou inferior
- BARRA DE RECONHECIMENTO PARA LEITURA ÓTICA.
06 - Para cada uma das questões objetivas, são apresentadas 5 alternativas classificadas com as letras (A), (B), (C), (D) e (E); só uma responde adequadamente ao quesito proposto. Você só deve assinalar UMA RESPOSTA : a marcação em mais de uma alternativa anula a questão, MESMO QUE UMA DAS RESPOSTAS ESTEJA CORRETA.
07 - As questões objetivas são identificadas pelo número que se situa acima de seu enunciado.
08 - SERÁ ELIMINADO do Processo Seletivo Público o candidato que: a) se utilizar, durante a realização das provas, de máquinas e/ou relógios de calcular, bem como de rádios gravadores, headphones , telefones celulares ou fontes de consulta de qualquer espécie; b) se ausentar da sala em que se realizam as provas levando consigo o Caderno de Questões e/ou o CARTÃO-RESPOSTA.
09 - Reserve os 30 (trinta) minutos finais para marcar seu CARTÃO-RESPOSTA. Os rascunhos e as marcações assinaladas no Caderno de Questões NÃO SERÃO LEVADOS EM CONTA.
10 - Quando terminar, entregue ao fiscal O CADERNO DE QUESTÕES E O CARTÃO-RESPOSTA e ASSINE A LISTA DE PRESENÇA. Obs. O candidato só poderá se ausentar do recinto das provas após 1 (uma) hora contada a partir do efetivo início das mesmas. Por razões de segurança, o candidato não poderá levar o Caderno de Questões, a qualquer momento.
11 - O TEMPO DISPONÍVEL PARA ESTAS PROVAS DE QUESTÕES OBJETIVAS É DE 3 (TRÊS) HORAS.
12 - As questões e os gabaritos das Provas Objetivas serão divulgados no primeiro dia útil após a realização das provas na página da FUNDAÇÃO CESGRANRIO (www.cesgranrio.org.br).
A C D E
LÍNGUA PORTUGUESA I
Questões 1 a 5 6 a 10
Pontos 1, 1,
MATEMÁTICA
Questões 11 a 15 16 a 20
Pontos 1, 1,
CONHECIMENTOS ESPECÍFICOS
Questões 21 a 30 31 a 40 41 a 50
Pontos 2, 2, 3,
TÉCNICO(A) DE PROJETOS, CONSTRUÇÃO E MONTAGEM
LÍNGUA PORTUGUESA I
Como você lida com a frustração?
A frustração pode ser para você um sinal para desistir ou um estímulo para continuar lutando. Vencedores são pessoas que aprenderam a fechar os ouvidos para as críticas e o desânimo, traduzindo as palavras duras para continuarem sua luta. Vencedores são pessoas que, pelo compromisso com uma visão ou uma fé, saíram de condições subumanas e, suportando frustração após frustração, se tornaram pessoas prósperas. Pode parecer contraditório, mas a chave do sucesso está na frustração maciça. Por exemplo, lembre-se de seus maiores sucessos... reveja os caminhos que você percorreu... perceba que antes de alcançar qualquer grande objetivo, sempre houve muitas frustrações, muitos fracassos. É você quem determina o valor final de sua experiência. Ter uma atitude visionária, além de recompensador, funciona como um antídoto para o medo do amanhã. A atitude de fé é o oposto da reação de medo. O medo é uma emoção necessária para defender-se de algo que ameaça a integridade física ou psicológica. Ele é indispensável para a sobrevivência, para lidar com crises e riscos. O problema é que o medo nem sempre vem de uma ameaça real. Algumas vezes brota de fantasias e crenças. Então, muitas das decisões que tomamos são para não ser um fracasso, não ficar sozinho, não perder a família... O não marca que a decisão era reativa, defensiva de uma ameaça que nem sempre era real. A partir do medo, desenhamos um mapa de onde não queremos chegar. Para que sua vida seja mais do que uma reação de medo você precisa fazer escolhas a partir de mapas novos. Os mapas construídos na infância não funcionam hoje. É preciso usar mapas com parâmetros de amanhã, do que você quer construir, e não com o que você não quer repetir. Entenda que o mapa da infância, que foi válido para chegar até aqui, não é o mesmo que pode te levar aonde você realmente deseja. A pergunta que tantos fazem e parece complicada de responder é: Como criar uma visão pessoal?
AYLMER, Roberto. Escolhas. Rio de Janeiro: Proclama Editora. 2001.
Para os vencedores, as críticas, no texto, caracterizam-se como uma força (A) defensiva negativa. (B) defensiva positiva. (C) impulsionadora. (D) moderadora. (E) neutralizadora.
A atitude que NÃO corresponde à de um vencedor é (A) acreditar na possibilidade de realização de um desejo. (B) interpretar positivamente os julgamentos adversos. (C) resistir à tentação de desistir. (D) desconsiderar totalmente as críticas. (E) persistir num objetivo traçado.
No texto, o medo caracteriza-se como uma força (A) negativa por ocasionar sempre a estagnação na vida. (B) contra a qual não se pode lutar. (C) que previne contra os insucessos na vida. (D) que dá ao ser humano o equilíbrio necessário à vida. (E) a que se deve muitas vezes resistir para consecução dos objetivos.
Segundo o texto, o sentimento do medo é válido quando relacionado à(ao) (A) atitude visionária do sujeito. (B) ameaça forjada. (C) crença de risco. (D) risco real. (E) sentimento de fé do sujeito.
O sentido que “mapa(s)” (sétimo e oitavo parágrafos) NÃO apresenta no texto é: (A) meta(s). (B) intenção(ões). (C) decisão(ões). (D) objetivo(s). (E) projeto(s).
Em “O não marca que a decisão era reativa,” (l. 27), a palavra negritada pertence à mesma classe gramatical da destacada em (A) “...reveja os caminhos que você percorreu...” (l. 12) (B) “...para defender-se de algo que ameaça a integridade física ...” (l. 19-20) (C) “Então, muitas das decisões que tomamos...” (l. 25) (D) “Entenda que o mapa da infância,” (l. 37) (E) “A pergunta que tantos fazem...” (l. 40)
1 0
5
1 5
2 0
2 5
3 0
3 5
4 0
TÉCNICO(A) DE PROJETOS, CONSTRUÇÃO E MONTAGEM
Em uma fábrica de bijuterias são produzidos colares enfeita- dos com cinco contas de mesmo tamanho dispostas lado a lado, como mostra a figura.
As contas estão disponíveis em 8 cores diferentes. De quantos modos distintos é possível escolher as cinco contas para compor um colar, se a primeira e a última contas devem ser da mesma cor, a segunda e a penúltima contas devem ser da mesma cor e duas contas conse- cutivas devem ser de cores diferentes? (A) 336 (B) 392 (C) 448 (D) 556 (E) 612
Um terreno retangular de 1.000 m^2 é tal que seu comprimento mede 15 m a mais do que sua largura. O perímetro desse terreno, em metros, é (A) 40 (B) 65 (C) 130 (D) 220 (E) 400
O Centro de Pesquisas da Petrobras (Cenpes), que está sendo ampliado, passará a ter 23 prédios de laboratórios. Se a quantidade atual de prédios de laboratórios do Cenpes supera em 5 unidades a quantidade de prédios de laboratórios que ocuparão a parte nova, quantos prédios de laboratórios há atualmente? (A) 8 (B) 9 (C) 12 (D) 13 (E) 14
“Modelo de Gestão do abastecimento está preparado para a expansão da Petrobras
(...)A carga a ser processada nas refinarias da Petrobras no Brasil e no exterior deverá passar dos atuais 2 milhões de barris por dia para 2,5 milhões em 2012 (...).” Notícia publicada em 07 maio 2008. Disponível em: http://www.agenciapetrobrasdenoticias.com.br/
Se, de 2008 a 2012, a carga processada diariamente pelas refinarias da Petrobras aumentar, anualmente, em progressão aritmética, quantos milhões de barris diários serão produzidos em 2011? (A) 2,100 (B) 2, (C) 2,200 (D) 2, (E) 2,
Um aquário de forma cúbica estava parcialmente cheio de água quando uma pedra de 750 cm^3 de volume foi colocada em seu interior. Assim, o nível da água subiu 0,3 cm. Qual é, em cm, a medida da aresta desse aquário? (A) 30 (B) 40 (C) 50 (D) 60 (E) 70
Sejam z 1 = a + b i× e z 2 = b + a i× dois números comple-
xos, com a Î IRe b Î IR. Pode-se afirmar que o produto z 1 × z 2 é um número cujo afixo é um ponto situado no
(A) eixo imaginário. (B) eixo real. (C) 1o^ quadrante. (D) 3o^ quadrante. (E) 4o^ quadrante.
Em um laboratório de pesquisas científicas, um cientista observou que a população de certa colônia de bactérias dobrava a cada hora. Se, após t horas, essa população de bactérias correspondia a dez vezes a população inicial, pode-se afirmar que t é um número que pertence ao intervalo (A) ] 1; 2 [ (B) ] 2; 3 [ (C) ] 3; 4 [ (D) ] 4; 5 [ (E) ] 5; 6 [
Pedro está jogando com seu irmão e vai lançar dois dados perfeitos. Qual a probabilidade de que Pedro obtenha pelo menos 9 pontos ao lançar esses dois dados?
(A)
(B)
(C)
(D)
(E)
TÉCNICO(A) DE PROJETOS, CONSTRUÇÃO E MONTAGEM
CONHECIMENTOS ESPECÍFICOS
Mergulha-se uma resistência de 5 em um recipiente com 500 g de água na temperatura de 20°C. Uma corrente elétrica de 4 A percorre a resistência durante 10 min. Desprezando-se as perdas e considerando a temperatura da água homogênea, qual a
temperatura fina,l em °C?
(Dados e especificações técnicas:
- calor específico da água: c=1 cal/g.°C
- considere 1 cal = 4 J)
(A) 25 (B) 34 (C) 40 (D) 44 (E) 58
Em relação ao projeto elétrico apresentado na figura acima, considere as afirmativas a seguir.
I - Existem duas tomadas de luz a 2.000 mm do piso acabado. II - Existe apenas um circuito que alimenta os pontos de luz incandescente embutidos no teto. III - Apenas um dos circuitos é bifásico.
É(São) correta(s) APENAS a(s) afirmativa(s) (A) I (B) II (C) III (D) I e II (E) II e III
Uma bateria alimenta um circuito elétrico puramente resistivo e apresenta um comportamento tensão x corrente de acordo com a reta de carga mostrada na figura acima. Se, em um dado momento, a corrente exigida pelo circuito for de 2,4 A, qual será a tensão, em V, nos terminais da bateria? (A) 11,50 (B) 9,12 (C) 6,45 (D) 5,40 (E) 3,
-1- -1-
-1-
-2-
-2- (^) a a b
b
-2-
-3-
-3-
-3-
-4-
-4-
-4- -4-
-4-
-2-
-2-
-4-
-2-
-2-
-5- -6-
-5-
-6-
-5-
-6-
-6-
-6-
-6-
-6- -6-
-6- -6-
-4-
-5- -5-
-1- -4-
-3-
c
c
c
c
E(V)
12
(^0 10) I(A)
TÉCNICO(A) DE PROJETOS, CONSTRUÇÃO E MONTAGEM
A figura acima apresenta o circuito de comando de duas máquinas trifásicas, acionadas por intermédio dos contatores C1 e C2. As chaves S1, S2, S3 e S4 são do tipo sem reten- ção e K representa um relé de tempo com retardo no desli- gamento de 3 minutos. Considere que acionar uma chave significa apertá-la e soltá-la logo em seguida. Com relação ao funcionamento do sistema em condições normais e su- pondo os contatores C1 e C2 inicialmente desenergizados, analise as afirmativas a seguir.
I - Se a chave S3 for acionada, então, passados 10 minu- tos, o acionamento da chave S4 será inútil para colocar em funcionamento a máquina comandada por C2. II - Acionando-se a chave S4, a máquina comandada por C2 entrará em funcionamento. Passados 15 minutos, o operador aciona a chave S3. Neste caso, ambas as máquinas funcionarão simultaneamente até que ocorra uma nova interferência do operador. III - A máquina comandada por C1 poderá ser acionada, independente de a máquina comandada por C2 estar desligada ou em funcionamento.
É correto o que se afirma em (A) I, apenas. (B) II, apenas. (C) I e II, apenas. (D) I e III, apenas. (E) I, II e III.
Um prédio com largura de 40 m e comprimento de 20 m possui um SPDA (Sistemas de Proteção contra Descargas Atmosféricas) do tipo Franklin. A altura do prédio e o nível de proteção determinam um ângulo de proteção de 45°. Sabendo-se que a altura dos captores em relação à
cobertura é de 50 m, qual o número mínimo de captores necessários para prover a segurança da edificação? (A) 2 (B) 4 (C) 8 (D) 10 (E) 14
Considere as afirmativas a seguir a respeito de painéis elé- tricos de baixa tensão. I - A função eletrônica da blindagem é a proteção de condutores ou de equipamentos dos painéis elétricos contra objetos sólidos com diâmetro superior a 1 mm. II - Distância de escoamento é a menor distância ao longo da superfície de um material isolante entre duas partes condutoras. III - A utilização de pinturas, vernizes, esmaltes e produtos semelhantes é considerada adequada para proteção contra choque elétrico. É(São) correta(s) APENAS a(s) afirmativa(s) (A) I (B) II (C) III (D) I e III (E) II e III
O banco de baterias de um sistema no-break é composto por N baterias de 2 V nominais cada, ligadas em série. A tensão de descarga de cada bateria é 1,75 V e, conseqüentemente, a tensão de descarga do banco é 105 V. O número mínimo de baterias necessárias e o valor da tensão nominal do banco de baterias, respectivamente, são: (A) 53 e 106 V (B) 53 e 110 V (C) 60 e 110 V (D) 60 e 120 V (E) 65 e 115 V
Todos os serviços em instalações elétricas devem ser planeja- dos, programados e realizados em conformidade com procedi- mentos de trabalho específicos e adequados. Com relação a procedimentos de trabalho em instalações elétricas contidos na NR-10, qual afirmativa NÃO está correta? (A) Todos os serviços em instalações elétricas devem ser precedidos de ordens de serviço específicas, aprovadas por trabalhador autorizado, contendo, no mínimo, o tipo, a data, o local e as referências aos procedimentos de trabalho a serem adotados. (B) Toda equipe deverá ter um de seus trabalhadores indica- do e em condições de exercer supervisão e condução dos trabalhos. (C) Os procedimentos de trabalho devem conter, no mínimo, objetivo, campo de aplicação, base técnica, competên- cias e responsabilidades, disposições gerais, medidas de controle e orientações finais. (D) Antes de iniciar os trabalhos em equipe, os seus mem- bros, em conjunto com o responsável pela execução do serviço, devem realizar uma avaliação prévia, estudar e planejar as atividades e ações a serem desenvolvidas no local. (E) Na liberação de serviços de instalações elétricas, sem- pre devem ser seguidos os procedimentos de seccionamento do circuito, impedimento de reenergização, constatação da ausência de tensão, ins- talação de aterramento temporário e instalação de sina- lização de impedimento de energização.
S
RT
VCC S
C
C
S
S
C
C
C
K
K
TÉCNICO(A) DE PROJETOS, CONSTRUÇÃO E MONTAGEM
A figura acima apresenta um diagrama elétrico de iluminação. As duas tabelas contêm dados para o dimensionamento de alimentadores. Para efeito de dimensionamento, considere o que prescreve a NBR-5410 (Instalações Elétricas de Baixa Tensão) com relação à máxima queda de tensão admissível no alimentador desse tipo de circuito e os critérios de capacidade de corrente e de queda de tensão admissível. Se a tensão do circuito for 110V monofásico, a seção do alimentador, em mm^2 , é: (A) 1, (B) 2, (C) 4 (D) 6 (E) 10
Em relação ao tema instalações elétricas em média tensão, considere as afirmativas a seguir.
I - No esquema de aterramento do tipo TTS, o condutor neutro e o condutor de proteção das massas da subestação são ligados a eletrodos de aterramento distintos. II - A proteção contra contatos diretos deve ser garantida pelo aterramento e pela eqüipotencialização da instalação. III - Em subestações com capacidade instalada maior que 300 kVA, a proteção geral na média tensão deve ser realizada exclusivamente por meio de um disjuntor acionado através de relés secundários.
É (São) correta(s) APENAS a(s) afirmativa(s) (A) I (B) II (C) I e II (D) I e III (E) II e III
C 1 = 100 W QDL
100 m
140 m
150 m
300 m
C 3 = 100 W
C 2 = 100 W (^) C 4 = 50 W C 5 = 50 W
LEGENDA: QDL – quadro de distribuição de luz; Cn – carga, onde n = 1, 2, 3, 4 e 5.
ALIMENTADOR
Tabela 2 - Capacidade de Condução deCorrente, em Ampères. (Adaptada de: CREDER, Hélio. Instalações Elétricas. LTC Ed. 14ª Edição.)
Condutor [mm2]
Corrente [A] 1,5 22 2,5 30 4 40 6 51 10 70
2
Tabela 2 - Capacidade de Condução de Corrente, em Ampères. (Adaptada de: CREDER, Hélio. Instalações Elétricas.LTC Editora. 14ª Edição.)
Tabela 1 - Soma das Potências em Watts x Distância em metros V = 110 Volts (Adaptada de: CREDER, Hélio. Instalações Elétricas. LTC Editora. 14ª Edição.) Condutor^ e% mm2 (^) 1% 2% 4% 5% 7%
1,5 5.263 10.526 21.052 26.315 36. 2,5 8.773 17.546 35.092 43.865 61. 4 14.036 28.072 56.144 70.180 98. 6 21.054 42.108 84.216 105.270 147. 10 35.090 70.180 140.360 175.450 245.
2
Tabela 1 - Soma das Potências em Watts x Distância em metros V = 110 Volts (Adaptada de: CREDER, Hélio. Instalações Elétricas. LTC Editora. 14ª Edição.)
TÉCNICO(A) DE PROJETOS, CONSTRUÇÃO E MONTAGEM
As figuras acima apresentam parte de um diagrama elétrico de uma subestação e o respectivo esquema de comando dos disjuntores de baixa tensão. Assim, é correto afirmar que Dx (A) deve ter uma capacidade de condução inferior à dos outros disjuntores. (B) não opera quando somente os disjuntores D1 e D3 estão ligados. (C) é intertravado mecanicamente com os outros disjuntores. (D) é um disjuntor de bypass. (E) é acionado quando pelo menos outros dois disjuntores estão ligados e a botoneira S 1 é acionada.
Em luminárias com lâmpadas fluorescentes é necessária a utilização de reatores. Nesse caso, necessitam de starter para prover a ignição os reatores
I - convencionais; II - de partida rápida; III - eletrônicos.
A afirmativa está correta no que se refere ao(s) reator(es) (A) I, apenas. (B) I e II, apenas. (C) I e III, apenas. (D) II e III, apenas. (E) I, II e III.
T
D
Dx
BAT # 13,8 kV
BBT # 440V
BBT # 440V
T
BAT # 13,8 kV
T3 T
Alimentador 1 (^) Alimentador 2
D2 D3 D
D
D
D
D
D
D
D
D
Dx
S 1 Dx
S 0
TÉCNICO(A) DE PROJETOS, CONSTRUÇÃO E MONTAGEM
Uma dada subestação dotada de um transformador na con- figuração -Y, cujas tensões são, respectivamente, 13,8 kV e 220/127 V, sofreu uma falta no lado de baixa tensão entre fase e terra, acarretando uma corrente de linha no secundá- rio do transformador de 8.000 ampères. A corrente de linha no lado de média tensão será de (A) 42,56 A (B) 62,72 A (C) 73,62 A (D) 108,51 A (E) 127,36 A
A Figura 2 apresentada acima foi gerada no AutoCAD (versão 2000 ou posterior) a partir da Figura 1, utilizando apenas duas funções de edição de sólidos, com suas respectivas opções, em três estágios. As distâncias entre os pontos P1P2, P1P3, P2P4 e P3P4 são iguais nas duas figuras. As duas funções são (A) TRIANGLE e INTERSECT (B) BOX e SLICE (C) BOX e SUBTRACT (D) EXTRUDE e SUBTRACT (E) EXTRUDE e SLICE
Com relação a transformadores, assinale a opção correta. (A) É possível ligar em paralelo transformadores que apresen- tam o mesmo diagrama vetorial, invertendo-se a seqüên- cia de fases de um transformador em relação ao outro. (B) Para a operação em paralelo, não é necessário que os transformadores possuam a mesma relação de tensão. (C) O deslocamento angular das tensões de um transforma- dor cuja ligação é estrela-ziguezague é igual a 30°. (D) Os transformadores do Grupo I possuem os índices ho- rários 6, 10 e 2. (E) Os transformadores do Grupo III podem ser ligados em paralelo com os transformadores do Grupo IV, se a se- qüência de fases de um transformador em relação ao outro for corretamente invertida.
Número de unidades Consumidoras
Número total de interrupções
Duração de cada interrupção 1,5h 2,0h ALIMENTADOR #1 10 3 0,5h 0,3h 0,5h 0,7h
ALIMENTADOR #2 15 4
0,5h 1,0h 1,5h 0,3h 0,7h
ALIMENTADOR #3 5 5
0,5h
P
P
P
P Figura 1
P
P
P
P
Figura 2
O SCR do circuito mostrado na figura acima é usado para controlar a potência fornecida a uma carga R (^) L por uma fonte
AC senoidal, cuja tensão eficaz é 50 2 V. O valor médio da tensão medida sobre a carga pode ser calculado em função do ângulo de disparo , pela seguinte
expressão: p(^ ) m
V 1+cos v = 2
a p
, onde Vp é o valor de pico da
fonte. Sendo a resistência da carga 10 e o ângulo de disparo 60°, qual será o valor médio aproximado da corrente, em A, que passa pela carga? (A) 1,68 (B) 2, (C) 4,80 (D) 8, (E) 16,
Um sistema de distribuição radial de energia elétrica é com- posto por três alimentadores. O número de unidades consu- midoras e as interrupções no fornecimento de energia total em cada alimentador em um dado mês, com os respectivos tempos de duração, são mostrados na tabela abaixo.
Quais são os valores dos indicadores de continuidade de con- junto, DEC e FEC, respectivamente, para o mês em questão? (A) DEC = 10,00h; FEC = 1, (B) DEC = 3,00h ; FEC = 3, (C) DEC = 3,00h ; FEC = 1, (D) DEC = 2,50h ; FEC = 3, (E) DEC = 1,50h ; FEC = 3,
T ~
