SERVIÇO NACIONAL DE APRENDIZAGEM INDUSTRIAL – SENAI – RN
INSTRUTOR I – NÍVEL 0 – ELETROELETRÔNICA – CÓDIGO 106
1

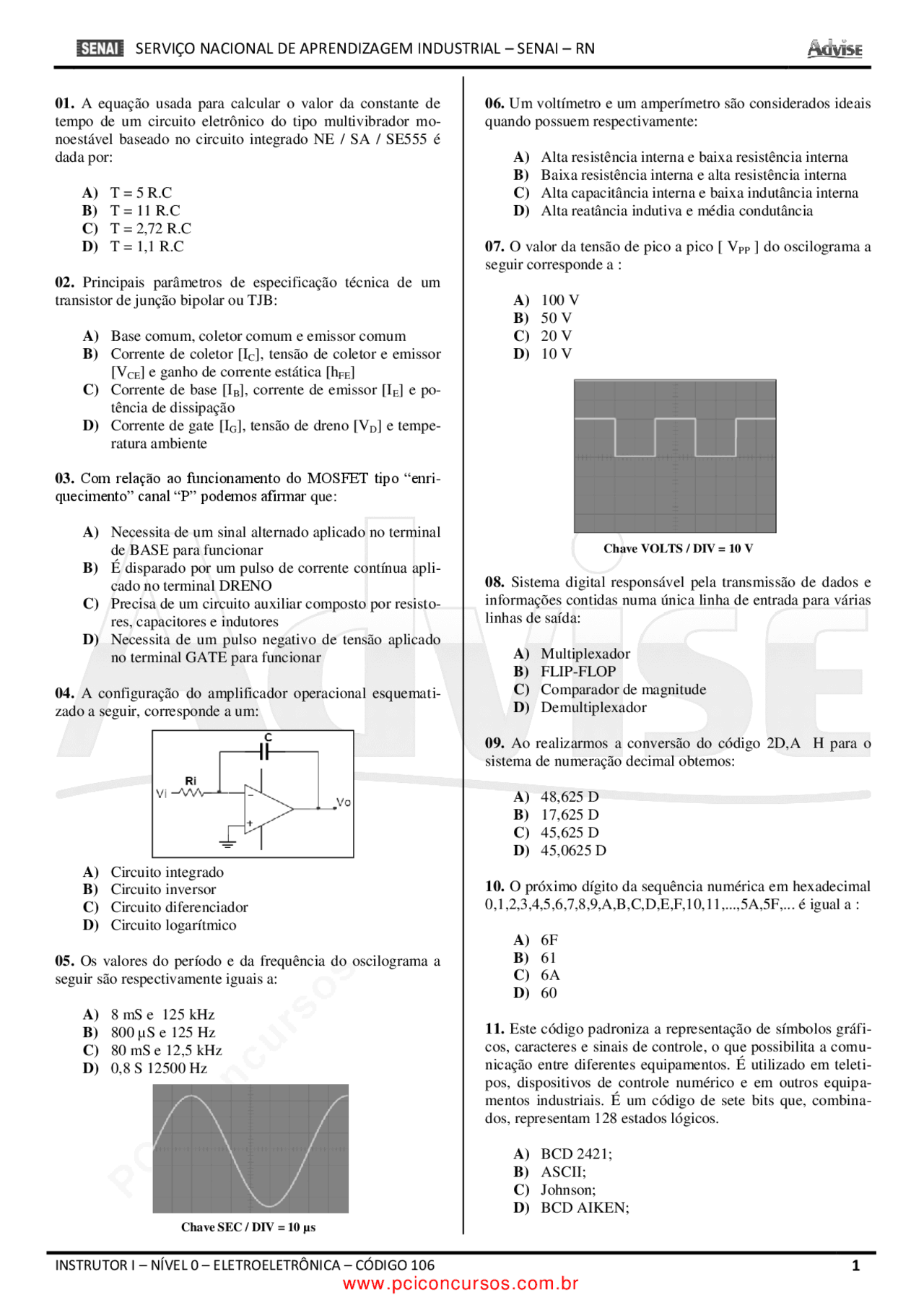

01. A equação usada para calcular o valor da constante de
tempo de um circuito eletrônico do tipo multivibrador mo-
noestável baseado no circuito integrado NE / SA / SE555 é
dada por:
A) T = 5 R.C
B) T = 11 R.C
C) T = 2,72 R.C
D) T = 1,1 R.C
02. Principais parâmetros de especificação técnica de um
transistor de junção bipolar ou TJB:
A) Base comum, coletor comum e emissor comum
B) Corrente de coletor [IC], tensão de coletor e emissor
[VCE] e ganho de corrente estática [hFE]
C) Corrente de base [IB], corrente de emissor [IE] e po-
tência de dissipação
D) Corrente de gate [IG], tensão de dreno [VD] e tempe-
ratura ambiente
03. Com relação ao funcionamento do MOSFET tipo “enri-
quecimento” canal “P” podemos afirmar que:
A) Necessita de um sinal alternado aplicado no terminal
de BASE para funcionar
B) É disparado por um pulso de corrente contínua apli-
cado no terminal DRENO
C) Precisa de um circuito auxiliar composto por resisto-
res, capacitores e indutores
D) Necessita de um pulso negativo de tensão aplicado
no terminal GATE para funcionar
04. A configuração do amplificador operacional esquemati-
zado a seguir, corresponde a um:
A) Circuito integrado
B) Circuito inversor
C) Circuito diferenciador
D) Circuito logarítmico
05. Os valores do período e da frequência do oscilograma a
seguir são respectivamente iguais a:
A) 8 mS e 125 kHz
B) 800 µS e 125 Hz
C) 80 mS e 12,5 kHz
D) 0,8 S 12500 Hz
Chave SEC / DIV = 10 µs
06. Um voltímetro e um amperímetro são considerados ideais
quando possuem respectivamente:
A) Alta resistência interna e baixa resistência interna
B) Baixa resistência interna e alta resistência interna
C) Alta capacitância interna e baixa indutância interna
D) Alta reatância indutiva e média condutância
07. O valor da tensão de pico a pico [ VPP ] do oscilograma a
seguir corresponde a :
A) 100 V
B) 50 V
C) 20 V
D) 10 V
Chave VOLTS / DIV = 10 V
08. Sistema digital responsável pela transmissão de dados e
informações contidas numa única linha de entrada para várias
linhas de saída:
A) Multiplexador
B) FLIP-FLOP
C) Comparador de magnitude
D) Demultiplexador
09. Ao realizarmos a conversão do código 2D,A H para o
sistema de numeração decimal obtemos:
A) 48,625 D
B) 17,625 D
C) 45,625 D
D) 45,0625 D
10. O próximo dígito da sequência numérica em hexadecimal
0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F,10,11,...,5A,5F,... é igual a :
A) 6F
B) 61
C) 6A
D) 60
11. Este código padroniza a representação de símbolos gráfi-
cos, caracteres e sinais de controle, o que possibilita a comu-
nicação entre diferentes equipamentos. É utilizado em teleti-
pos, dispositivos de controle numérico e em outros equipa-
mentos industriais. É um código de sete bits que, combina-
dos, representam 128 estados lógicos.
A) BCD 2421;
B) ASCII;
C) Johnson;
D) BCD AIKEN;
