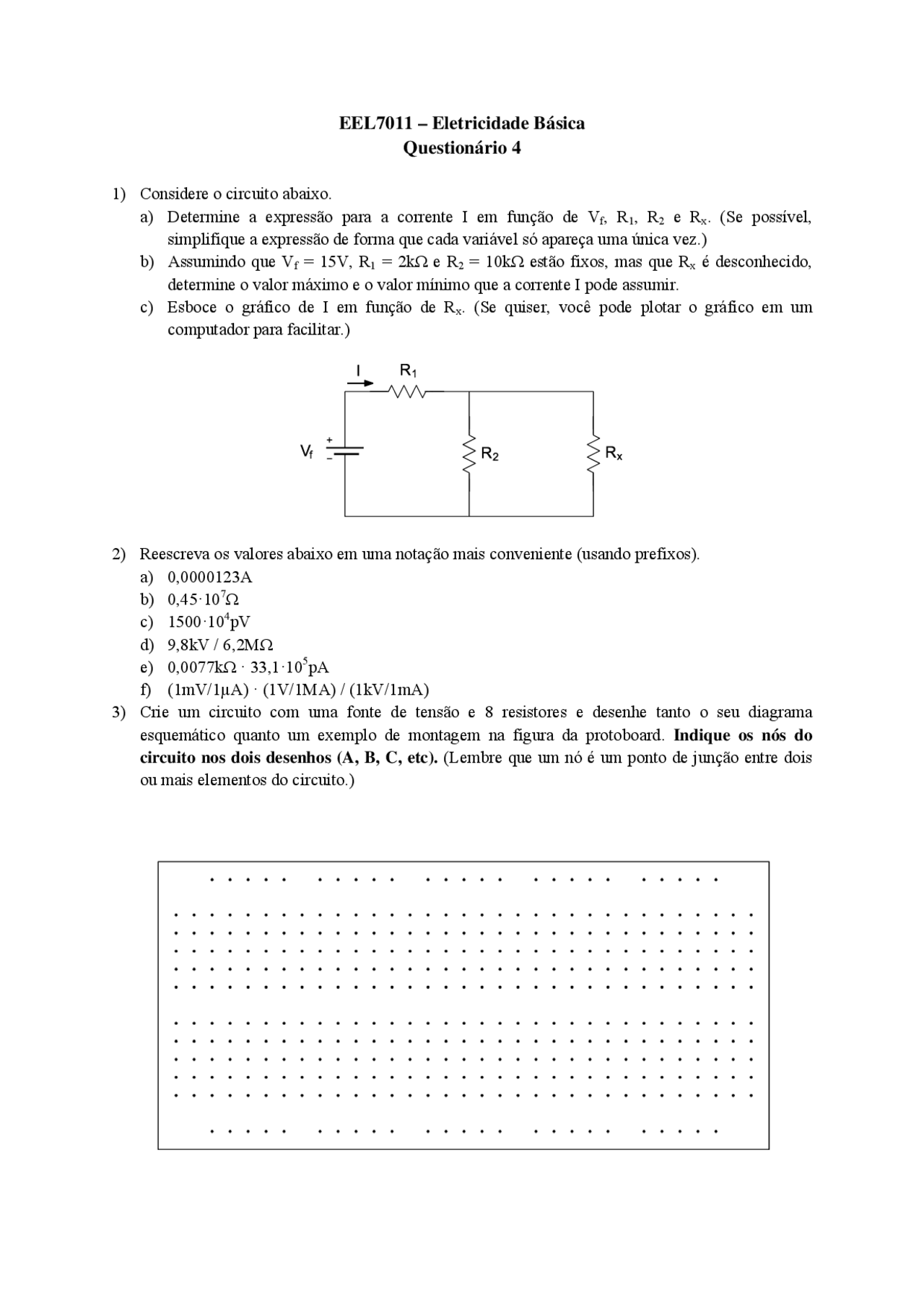

EEL7011 – Eletricidade Básica
Questionário 4
1) Considere o circuito abaixo.
a) Determine a expressão para a corrente I em função de Vf, R1, R2 e Rx. (Se possível,
simplifique a expressão de forma que cada variável só apareça uma única vez.)
b) Assumindo que Vf = 15V, R1 = 2kΩ e R2 = 10kΩ estão fixos, mas que Rx é desconhecido,
determine o valor máximo e o valor mínimo que a corrente I pode assumir.
c) Esboce o gráfico de I em função de Rx. (Se quiser, você pode plotar o gráfico em um
computador para facilitar.)
2) Reescreva os valores abaixo em uma notação mais conveniente (usando prefixos).
a) 0,0000123A
b) 0,45·107Ω
c) 1500·104pV
d) 9,8kV / 6,2MΩ
e) 0,0077kΩ · 33,1·105pA
f) (1mV/1µA) · (1V/1MA) / (1kV/1mA)
3) Crie um circuito com uma fonte de tensão e 8 resistores e desenhe tanto o seu diagrama
esquemático quanto um exemplo de montagem na figura da protoboard. Indique os nós do
circuito nos dois desenhos (A, B, C, etc). (Lembre que um nó é um ponto de junção entre dois
ou mais elementos do circuito.)
