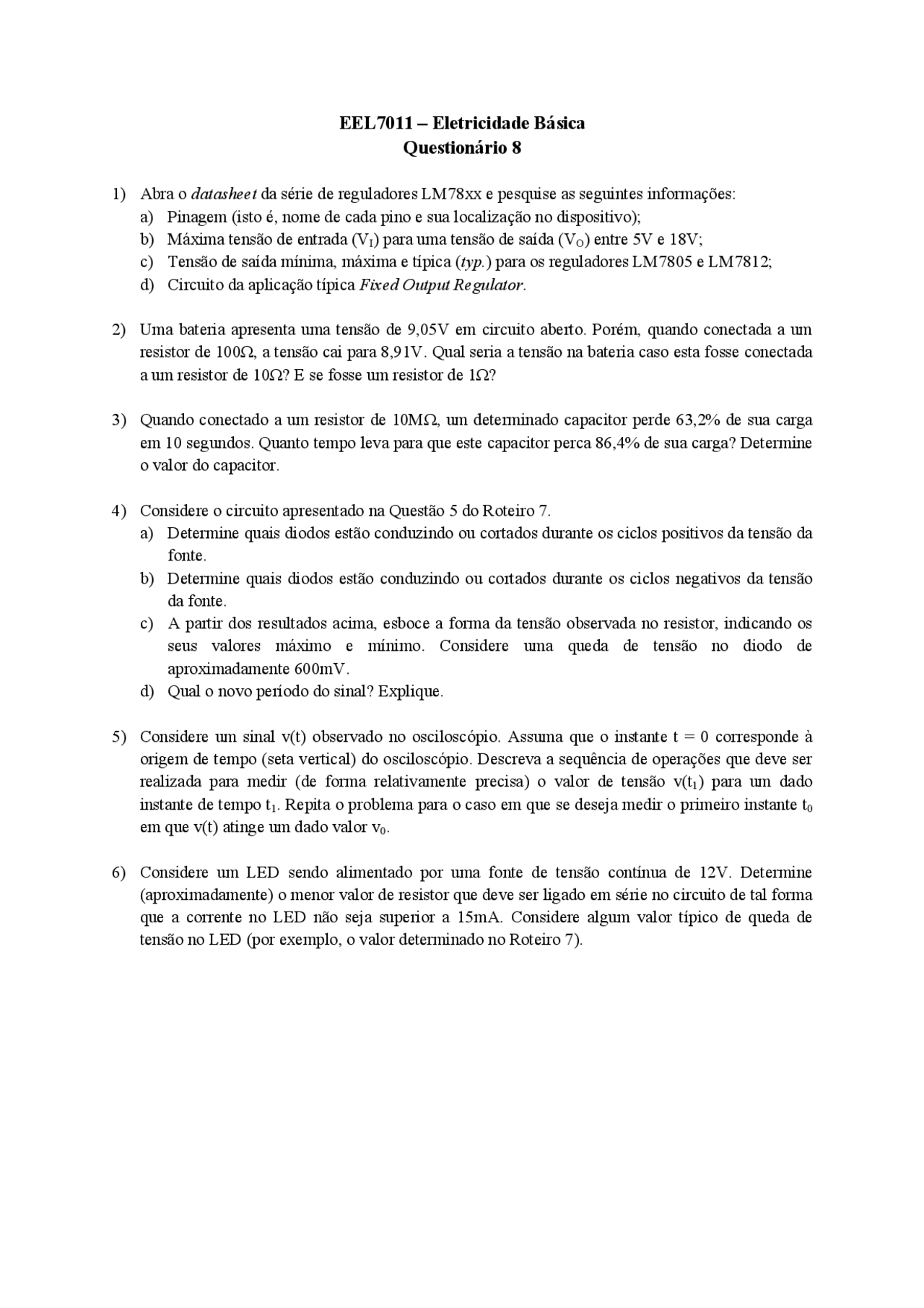

EEL7011 – Eletricidade Básica
Questionário 8
1) Abra o datasheet da série de reguladores LM78xx e pesquise as seguintes informações:
a) Pinagem (isto é, nome de cada pino e sua localização no dispositivo);
b) Máxima tensão de entrada (VI) para uma tensão de saída (VO) entre 5V e 18V;
c) Tensão de saída mínima, máxima e típica (typ.) para os reguladores LM7805 e LM7812;
d) Circuito da aplicação típica Fixed Output Regulator.
2) Uma bateria apresenta uma tensão de 9,05V em circuito aberto. Porém, quando conectada a um
resistor de 100Ω, a tensão cai para 8,91V. Qual seria a tensão na bateria caso esta fosse conectada
a um resistor de 10Ω? E se fosse um resistor de 1Ω?
3) Quando conectado a um resistor de 10MΩ, um determinado capacitor perde 63,2% de sua carga
em 10 segundos. Quanto tempo leva para que este capacitor perca 86,4% de sua carga? Determine
o valor do capacitor.
4) Considere o circuito apresentado na Questão 5 do Roteiro 7.
a) Determine quais diodos estão conduzindo ou cortados durante os ciclos positivos da tensão da
fonte.
b) Determine quais diodos estão conduzindo ou cortados durante os ciclos negativos da tensão
da fonte.
c) A partir dos resultados acima, esboce a forma da tensão observada no resistor, indicando os
seus valores máximo e mínimo. Considere uma queda de tensão no diodo de
aproximadamente 600mV.
d) Qual o novo período do sinal? Explique.
5) Considere um sinal v(t) observado no osciloscópio. Assuma que o instante t = 0 corresponde à
origem de tempo (seta vertical) do osciloscópio. Descreva a sequência de operações que deve ser
realizada para medir (de forma relativamente precisa) o valor de tensão v(t1) para um dado
instante de tempo t1. Repita o problema para o caso em que se deseja medir o primeiro instante t0
em que v(t) atinge um dado valor v0.
6) Considere um LED sendo alimentado por uma fonte de tensão contínua de 12V. Determine
(aproximadamente) o menor valor de resistor que deve ser ligado em série no circuito de tal forma
que a corrente no LED não seja superior a 15mA. Considere algum valor típico de queda de
tensão no LED (por exemplo, o valor determinado no Roteiro 7).
