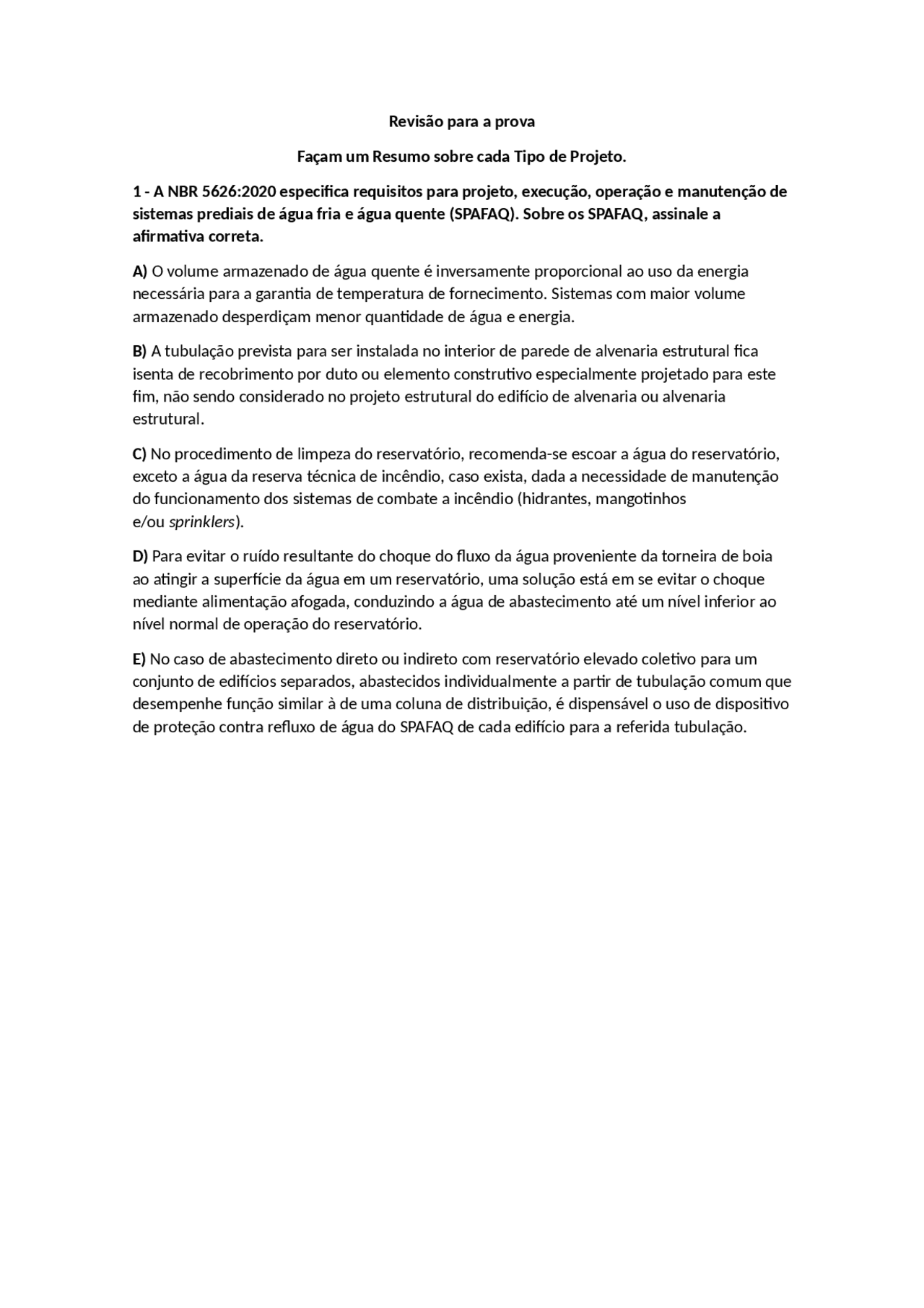

Revisão para a prova Façam um Resumo sobre cada Tipo de Projeto. 1 - A NBR 5626:2020 especifica requisitos para projeto, execução, operação e manutenção de sistemas prediais de água fria e água quente (SPAFAQ). Sobre os SPAFAQ, assinale a afirmativa correta. A) O volume armazenado de água quente é inversamente proporcional ao uso da energia necessária para a garantia de temperatura de fornecimento. Sistemas com maior volume armazenado desperdiçam menor quantidade de água e energia. B) A tubulação prevista para ser instalada no interior de parede de alvenaria estrutural fica isenta de recobrimento por duto ou elemento construtivo especialmente projetado para este fim, não sendo considerado no projeto estrutural do edifício de alvenaria ou alvenaria estrutural. C) No procedimento de limpeza do reservatório, recomenda-se escoar a água do reservatório, exceto a água da reserva técnica de incêndio, caso exista, dada a necessidade de manutenção do funcionamento dos sistemas de combate a incêndio (hidrantes, mangotinhos e/ou sprinklers ). D) Para evitar o ruído resultante do choque do fluxo da água proveniente da torneira de boia ao atingir a superfície da água em um reservatório, uma solução está em se evitar o choque mediante alimentação afogada, conduzindo a água de abastecimento até um nível inferior ao nível normal de operação do reservatório. E) No caso de abastecimento direto ou indireto com reservatório elevado coletivo para um conjunto de edifícios separados, abastecidos individualmente a partir de tubulação comum que desempenhe função similar à de uma coluna de distribuição, é dispensável o uso de dispositivo de proteção contra refluxo de água do SPAFAQ de cada edifício para a referida tubulação.
2 - A ABNT NBR 8160:1999 estabelece exigências e recomendações relativas ao projeto, execução, ensaio e manutenção dos sistemas prediais de esgoto sanitário, para atenderem às exigências mínimas quanto à higiene, segurança e conforto dos usuários, tendo em vista a qualidade destes sistemas. A imagem ilustra as zonas de sobrepressão dos tubos de queda, que são componentes do subsistema de coleta e transporte de esgoto sanitário: São consideradas zonas de sobrepressão, EXCETO: A) O trecho, de comprimento igual a 40 diâmetros, imediatamente a montante do desvio para horizontal. B) Os trechos a montante e a jusante do primeiro desvio na horizontal do coletor com comprimento igual a 40 diâmetros ou subcoletor com comprimento igual a 10 diâmetros. C) O trecho de comprimento igual a 40 diâmetros, imediatamente a montante da base do tubo de queda; e, o trecho do coletor ou subcoletor imediatamente a jusante da mesma base. D) O trecho de comprimento igual a 10 diâmetros, imediatamente a jusante do mesmo desvio; e, o trecho horizontal de comprimento igual a 40 diâmetros, imediatamente a montante do próximo desvio. E) O trecho da coluna ou da tubulação de ventilação, para o caso de sistemas com ventilação primária, com comprimento igual a 10 diâmetros, a partir da ligação da base da coluna com o tubo de queda ou ramal de esgoto. 3 - Instalação predial de água fria, segundo norma técnica, é o Sistema composto por tubos, reservatórios, peças de utilização, equipamentos e outros componentes, destinado a conduzir água fria da fonte de abastecimento aos pontos de utilização. A NBR 5626 -
B) Efetuar o adiantamento que permita representar uma porção da superfície terrestre em uma escala adequada. C) Efetuar o levantamento que permita representar uma porção da superfície plana em uma escala adequada. D) Efetuar o levantamento que permita representar uma porção da superfície terrestre em uma escala adequada. E) Evitar o levantamento que permita representar uma porção da superfície plana em uma escala adequada. 7 - Equipamento muito utilizado na topografia: A) Adipômetro. B) Glicosimetro. C) Infantometro. D) Teodolito Eletrônico. E) Nível 8 - Na topografia, a altitude leva em consideração a distância vertical entre o nível médio do mar e o ponto mais alto de determinado relevo. Existem ainda algumas diferenciações aplicáveis ao conceito de altura, os quais podem-se chamar de subcategorizações. Por exemplo, o valor da elevação de um ponto em relação ao geoide é denominado de altitude: A) ortométrica. B) geométrica C) elipsoidal. D) simétrica. E) esferoidal. 9 - Na topografia, os erros de observação por ser instrumentais, que se referem a erros: A) Causados pelas variações das condições ambientais. B) Causados pelas variações das condições sistemáticas. C) Causados por problemas como a imperfeição na construção de equipamento. D) Causados por falhas humanas. E) Causados por falhas sistemáticas.
10 - Assinale a alternativa correta em relação às curvas de nível A) Uma curva de nível pode se bifurcar. B) Duas curvas de nível podem se cruzar. C) Terrenos planos apresentam curvas de nível mais próximas umas das outras. D) Pode-se dizer que são curvas planas que unem pontos de igual altura. E) Curvas de nível jamais podem ser tangentes entre si. 11 - Segundo as definições da ABNT NBR 6492:1994, diversos tipos de desenhos e representações gráficas podem compor o projeto arquitetônico. Sobre as definições destes documentos, todas as alternativas estão incorretas, EXCETO: A) Planta de locação, ou de implantação, é aquela que compreende o projeto como um todo, incluindo tanto o projeto arquitetônico quanto informações para os projetos complementares, tais como redes hidráulicas, movimentos de terra, drenagem, entre outros. B) Planta de edificação é uma vista lateral do plano secante vertical, localizado a, aproximadamente, 1,5 metros do ponto de referência. C) Corte é um plano secante horizontal que divide a edificação em duas partes: a vista do piso e a vista do teto. D) Fachada é a representação gráfica de planos internos da edificação. 12 - A respeito de algumas etapas de execução da atividade técnica do projeto de arquitetura, sobre o estudo preliminar de arquitetura (EP-ARQ) referente as informações de referência a utilizar, assinale alternativa CORRETA: A) Levantamento de dados para arquitetura (LV-ARQ); programa de necessidades para arquitetura (PN-ARQ); levantamento de dados obtidos pelas demais atividades técnicas. B) anteprojeto de arquitetura (AP-ARQ); anteprojetos produzidos por outras atividades técnicas (se necessário); levantamento topográfico e cadastral (LV-TOP). C) Programa de necessidade de arquitetura (PN-ARQ); programas de necessidades obtidos pelas demais atividades técnicas (se necessário); levantamento topográfico e cadastral (LV- TOP); levantamento de dados para arquitetura (LV-ARQ); estudo de viabilidade de arquitetura (EV-ARQ). D) Estudos preliminares produzidos por outras atividades técnicas (se necessário); levantamento topográfico e cadastral (LV-TOP); soldagens de simples reconhecimento do solo (LV-SDG).
D) Autoria do desenho e do projeto. 17 - Nos projetos arquitetônicos as plantas de corte são representadas em perspectivas isométricas. Qual a escala recomendada para representação dos mesmos? A) 1: B) 1: C) 1: D) 1: E) 1: 18 - Deve constar no Relatório Técnico de um projeto básico de arquitetura – PBA: Assinale a alternativa INCORRETA: A) Dados cadastrais do estabelecimento de saúde, tais como: razão social, nome fantasia, endereço, CNPJ e número da licença sanitária de funcionamento anterior, caso exista, dentre outras que a vigilância sanitária local considere pertinente. B) Indicações de cortes, elevações, ampliações e detalhes. C) Memorial do projeto de arquitetura descrevendo as soluções adotadas no mesmo, onde se incluem, necessariamente, considerações sobre os fluxos internos e externos. D) Resumo da proposta assistencial, contendo listagem de atividades que serão executadas na edificação do estabelecimento de saúde, assim como de atividades de apoio técnico ou logístico que sejam executadas fora da edificação do estabelecimento em análise. E) Especificação básica de materiais de acabamento e equipamentos de infra-estrutura (poderá estar indicado nas plantas de arquitetura) e quando solicitado, dos equipamentos médico hospitalares não portáteis. 19 - A compreensão de um projeto (ou desenho), está relacionada intimamente aos traços que o compõem. Cada tipo de linha vai passar uma informação ao leitor que o auxiliará na correta interpretação do desenho. Saber reconhecer, portanto, cada tipo de linha é uma atividade indispensável ao profissional da construção civil, pois ela trará informações importantes para execução de um projeto. A linha contínua e traço grosso devem ser utilizadas em: Assinale a alternativa CORRETA: A) Nas partes mais distantes do primeiro plano. Nas linhas paralelas e pouco afastadas entre si. B) Nas projeções das coberturas, no contorno das paredes quando oculto pela cobertura ou quando o plano representado está acima ou abaixo do plano de corte que deu origem a planta baixa.
C) Devem ser utilizados nas partes interceptadas pelos planos de corte (planta baixa, cortes transversais e longitudinais), nas partes que se encontram mais próxima do observador. D) Na projeção da caixa d’água, quando representada na planta baixa e nas linhas utilizadas como eixos. E) Secciona parte de um projeto, limitando sua área de representação. Seja para mostrar detalhadamente ou restringir uma área pré-determinada. 20 - O projeto arquitetônico é o esboço do projeto, essencial para qualquer edificação. Ele é definido como a materialização de uma ideia ou do espaço imaginado pelo arquiteto. Com o projeto arquitetônico é possível verificar a melhor maneira de atender as necessidades de um potencial cliente ou até mesmo poder prever e/ou solucionar os problemas que podem surgir durante o processo. Analise os itens a seguir e assinale: (1) Para Pré-projeto. (2) Para Estudos preliminares. (3) Para Anteprojeto. (4) Para Projeto executivo. (5) Para Compatibilização. ( ) É o briefing onde são levantadas as necessidades pré-existentes. ( ) É onde entra a concepção, representação final e informações técnicas. ( ) É a primeira etapa de elaboração técnica projetual onde serão definidas as plantas humanizadas, perspectivas 3D, layouts etc. ( ) Combina o projeto com todos os outros demais complementares. ( ) Após a aprovação do projeto preliminar, são definidas as informações técnicas que auxiliam na execução da obra onde é colocado em prática o desenvolvimento mesmo do projeto. A sequência CORRETA é: A) 1 – 4 – 2 – 5 – 3. B) 3 – 4 – 2 – 5 – 1. C) 1 – 2 – 4 – 5 – 3. D) 5 – 4 – 2 – 1 – 3. E) 2 – 4 – 1 – 5 – 3. 21 - A figura a seguir apresenta os elementos hidráulicos de um banheiro em detalhe isométrico, sendo essa uma representação comumente utilizada nesse tipo de projeto. Nela
Está(ão) correta(s) a(s) afirmativa(s) A) I, apenas. B) II, apenas. C) I e III, apenas. D) II e III, apenas. E) I e II, apenas. 22 - Com base nas recomendações da ABNT NBR 6118:2014, assinale a alternativa que apresenta um exemplo INCORRETO de pilar maciço em concreto armado, isto é, com dimensões que não são aceitas pela normativa considerando tanto casos normais quanto especiais. (Despreze questões ligadas às solicitações). Alternativas A) Pilar quadrado com 19 cm x 19 cm. B) Pilar retangular com 14 cm x 30 cm. C) Pilar retangular com 19 cm x 30 cm. D) Pilar retangular com 15 cm x 20 cm. E) Pilar circular com 25 cm de diâmetro. 23 – Analise as imagens a abaixo: Discorra sobre cada planta, avaliando cada leitura de projeto:
Armaduras ativas; Armaduras passivas; Simbologia; Tipos de bitolas; Descrevendo a leitura de lajes, vigas e pilares de acordo com NBR – 6118; Descreva a leitura das Barras negativas e positivas; 24 – Analise a figura: A figura acima representa o detalhamento de armação de um pilar de concreto armado. Destaca-se aqui somente a armadura principal desse pilar. Analisando a nomenclatura utilizada para especificar a armadura desse pilar, assinale a alternativa que corresponde à armadura prevista em projeto para esse pilar. A) Serão usadas 22 barras de 40 mm de diâmetro cada. B) Serão usadas 4 barras de 22 mm de diâmetro cada. C) Serão usadas 22 barras de 40 mm de diâmetro cada. D) Serão usadas 40 barras de 22 mm de diâmetro cada. E) Serão usadas 22 barras de 4 mm de diâmetro cada.
