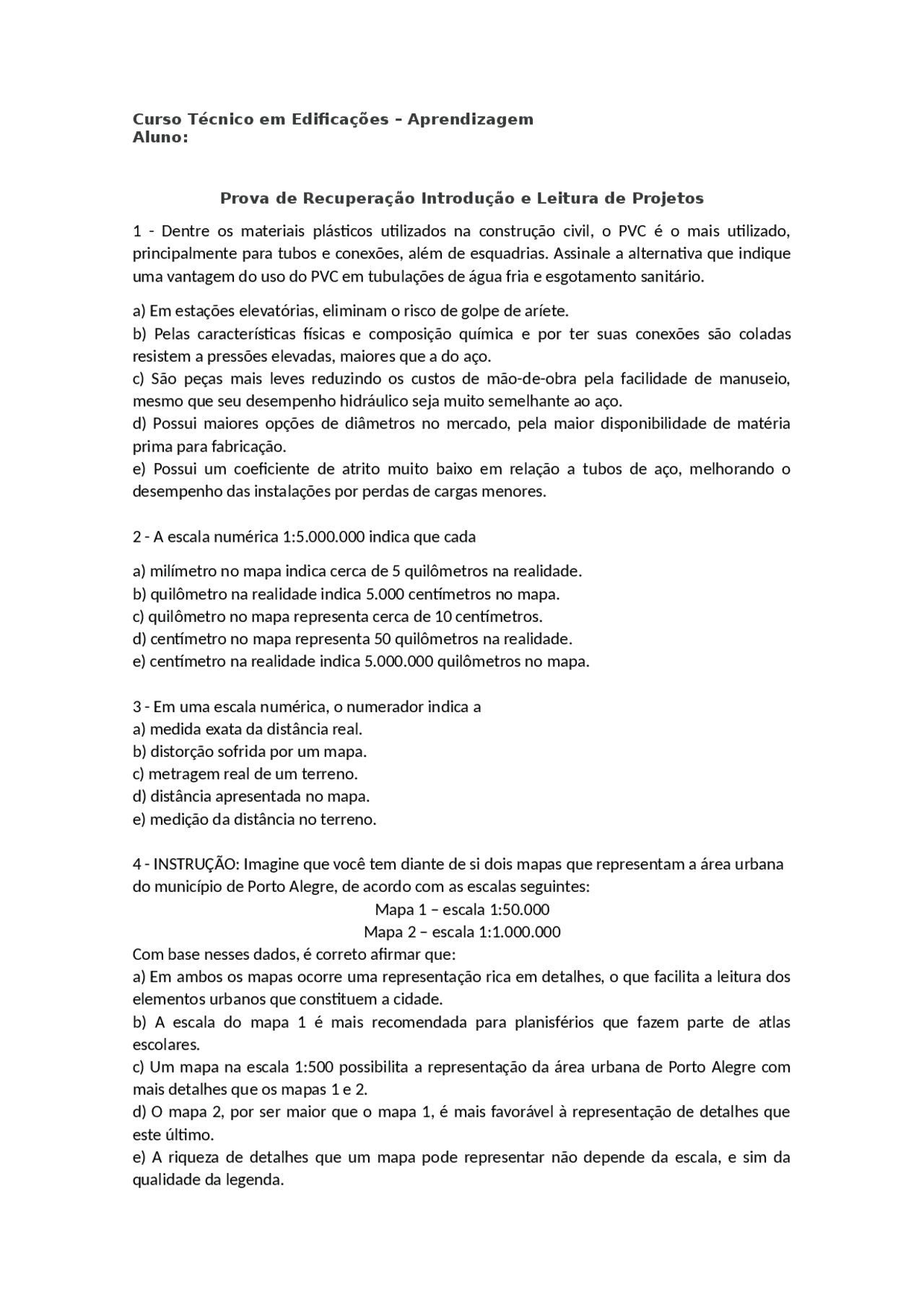

Curso Técnico em Edificações – Aprendizagem

Aluno:

Prova de Recuperação Introdução e Leitura de Projetos

1 - Dentre os materiais plásticos utilizados na construção civil, o PVC é o mais utilizado,

principalmente para tubos e conexões, além de esquadrias. Assinale a alternativa que indique

uma vantagem do uso do PVC em tubulações de água fria e esgotamento sanitário.

a) Em estações elevatórias, eliminam o risco de golpe de aríete.

b) Pelas características físicas e composição química e por ter suas conexões são coladas

resistem a pressões elevadas, maiores que a do aço.

c) São peças mais leves reduzindo os custos de mão-de-obra pela facilidade de manuseio,

mesmo que seu desempenho hidráulico seja muito semelhante ao aço.

d) Possui maiores opções de diâmetros no mercado, pela maior disponibilidade de matéria

prima para fabricação.

e) Possui um coeficiente de atrito muito baixo em relação a tubos de aço, melhorando o

desempenho das instalações por perdas de cargas menores.

2 - A escala numérica 1:5.000.000 indica que cada

a) milímetro no mapa indica cerca de 5 quilômetros na realidade.

b) quilômetro na realidade indica 5.000 centímetros no mapa.

c) quilômetro no mapa representa cerca de 10 centímetros.

d) centímetro no mapa representa 50 quilômetros na realidade.

e) centímetro na realidade indica 5.000.000 quilômetros no mapa.

3 - Em uma escala numérica, o numerador indica a

a) medida exata da distância real.

b) distorção sofrida por um mapa.

c) metragem real de um terreno.

d) distância apresentada no mapa.

e) medição da distância no terreno.

4 - INSTRUÇÃO: Imagine que você tem diante de si dois mapas que representam a área urbana

do município de Porto Alegre, de acordo com as escalas seguintes:

Mapa 1 – escala 1:50.000

Mapa 2 – escala 1:1.000.000

Com base nesses dados, é correto afirmar que:

a) Em ambos os mapas ocorre uma representação rica em detalhes, o que facilita a leitura dos

elementos urbanos que constituem a cidade.

b) A escala do mapa 1 é mais recomendada para planisférios que fazem parte de atlas

escolares.

c) Um mapa na escala 1:500 possibilita a representação da área urbana de Porto Alegre com

mais detalhes que os mapas 1 e 2.

d) O mapa 2, por ser maior que o mapa 1, é mais favorável à representação de detalhes que

este último.

e) A riqueza de detalhes que um mapa pode representar não depende da escala, e sim da

qualidade da legenda.

Pré-visualização parcial do texto

Baixe Exercícios de Recuperação: Introdução e Leitura de Projetos (Técnico em Edificações) e outras Exercícios em PDF para Física, somente na Docsity!

Curso Técnico em Edificações – Aprendizagem Aluno: Prova de Recuperação Introdução e Leitura de Projetos 1 - Dentre os materiais plásticos utilizados na construção civil, o PVC é o mais utilizado, principalmente para tubos e conexões, além de esquadrias. Assinale a alternativa que indique uma vantagem do uso do PVC em tubulações de água fria e esgotamento sanitário. a) Em estações elevatórias, eliminam o risco de golpe de aríete. b) Pelas características físicas e composição química e por ter suas conexões são coladas resistem a pressões elevadas, maiores que a do aço. c) São peças mais leves reduzindo os custos de mão-de-obra pela facilidade de manuseio, mesmo que seu desempenho hidráulico seja muito semelhante ao aço. d) Possui maiores opções de diâmetros no mercado, pela maior disponibilidade de matéria prima para fabricação. e) Possui um coeficiente de atrito muito baixo em relação a tubos de aço, melhorando o desempenho das instalações por perdas de cargas menores. 2 - A escala numérica 1:5.000.000 indica que cada a) milímetro no mapa indica cerca de 5 quilômetros na realidade. b) quilômetro na realidade indica 5.000 centímetros no mapa. c) quilômetro no mapa representa cerca de 10 centímetros. d) centímetro no mapa representa 50 quilômetros na realidade. e) centímetro na realidade indica 5.000.000 quilômetros no mapa. 3 - Em uma escala numérica, o numerador indica a a) medida exata da distância real. b) distorção sofrida por um mapa. c) metragem real de um terreno. d) distância apresentada no mapa. e) medição da distância no terreno. 4 - INSTRUÇÃO: Imagine que você tem diante de si dois mapas que representam a área urbana do município de Porto Alegre, de acordo com as escalas seguintes: Mapa 1 – escala 1:50. Mapa 2 – escala 1:1.000. Com base nesses dados, é correto afirmar que: a) Em ambos os mapas ocorre uma representação rica em detalhes, o que facilita a leitura dos elementos urbanos que constituem a cidade. b) A escala do mapa 1 é mais recomendada para planisférios que fazem parte de atlas escolares. c) Um mapa na escala 1:500 possibilita a representação da área urbana de Porto Alegre com mais detalhes que os mapas 1 e 2. d) O mapa 2, por ser maior que o mapa 1, é mais favorável à representação de detalhes que este último. e) A riqueza de detalhes que um mapa pode representar não depende da escala, e sim da qualidade da legenda.

5 - Uma boa organização do canteiro de obras é parte essencial para a melhor produção e qualidade da construção. Além de planejar um canteiro de maneira inteligente e que esteja adequado a todas as etapas construtivas, devem ser verificados alguns requisitos mínimos. Sobre esses requisitos, assinale a alternativa CORRETA: Alternativas a) As instalações sanitárias devem ter paredes de material resistente e lavável, não podendo ser de madeira. b) Os lavatórios devem ser somente do tipo individual, não sendo permitido do tipo calha. c) Não é permitido vaso sanitário do tipo turco. Somente vaso com caixa acoplada. d) Todo canteiro de obra deve possuir vestiário para troca de roupa dos trabalhadores que não residem no local. 6 - Em relação ao recebimento e armazenamento de materiais em canteiro de obras, é correto afirmar que: Alternativas a) o recebimento deve ser sempre feito pelo engenheiro fiscal b) o recebimento consiste em medição ou contagem e verificação da qualidade (sempre após a descarga) c) durante o recebimento, deve ser feita uma confrontação das quantidades, qualidades e discriminações, entre outros d) a organização precisa elaborar procedimento para manuseio, estocagem e condicionamento dos materiais controlados, caso estejam sob responsabilidade de subcontratada 7 - O Canteiro de obras é a área de trabalho fixa e temporária onde se desenvolvem operações de apoio e execução de uma obra. O canteiro é composto por áreas de vivência e áreas operacionais. Assinale a alternativa que contém apenas áreas operacionais: Alternativas a) Almoxarifado, Depósitos, Central de concreto, Central de argamassa, Central de armação, Refeitório, Cozinha (apenas se houver preparo de alimento em obra) b) Escritórios, Portaria, Almoxarifado, Depósitos, Central de concreto, Central de argamassa, Central de armação c) Escritórios, Portaria, Almoxarifado, Depósitos, Ambulatório (em obras com 50 ou mais operários) d) Vestiários (masculino e feminino), Instalações sanitárias (masculina e feminina), Área de lazer, Alojamento e Lavanderia (apenas se os funcionários residirem na obra) e) Vestiários (masculino e feminino), Instalações sanitárias (masculina e feminina), Escritórios, Portaria, Almoxarifado 8 - De acordo com o conceito "como construído, sendo utilizado para nomear o processo de levantamento de todas as medidas existentes nas edificações, transformando as informações avaliadas em um desenho técnico que irá representar a atual situação de dados e trajetos de instalações elétricas, hidráulicas, estrutural, etc". É designado: a) Diário de obra b) Projetos complementares c) Projeto arquitetônico d) Estudos preliminares e) Projeto as built

I – a viga 2 e viga 4 são respectivamente (15x40) e (20x40); II – A planta em representação é uma planta de Forma de pré dimensionamento; III – os pilares representam pilar que morre, pilar que passa, pilar que nasce e pilar com mudança de seção, representados respectivamente por P5, P7_1, P7 e P11; a) Apenas a I está correta; b) Apenas II está correta; c) Apenas III está correta; d) Apenas II e III estão corretas; e) Apenas I e II estão erradas; 12 - A tubulação compreendida entre a rede pública de abastecimento de água e a extremidade a montante do alimentador predial ou da rede predial de distribuição é o: Alternativas a) Ramal predial. b) Desconector. c) Conector de entrada. d) Barrilete. e) Extravasor 13 - Normalmente o levantamento topográfico é divido em duas partes: o levantamento planimétrico, onde se procura determinar a posição planimétrica dos pontos (coordenadas X e Y) e o levantamento altimétrico, onde o objetivo é determinar a cota ou altitude de um ponto

(coordenada Z). Assinale a alternativa correta sobre como é chamado o levantamento que considera as coordenadas X, Y e Z. Alternativas a) Levantamento perimétrico b) Levantamento topográfico c) Levantamento topográfico planialtimétrico d) Levantamento topográfico planimétrico 14 - As curvas de nível existentes e projetadas contidas em um projeto de uma indústria a ser aprovado pelo órgão público competente deve estar contido na Planta de Alternativas a) Situação. b) Locação. c) Implantação. d) Edificação. 15 - Analise as ferramentas apresentadas na Coluna 1 e correlacione com as características apresentadas na coluna 2. Coluna 1 Ferramenta

Pincel
Rolo de espuma rígida
Espátula de aço
Lixa Coluna 2 Característica ( ) Utilizada para aplicação de massas niveladoras ou na remoção de tinta seca. ( ) Utilizado para aplicação de esmaltes, vernizes e tintas látex, sendo recomendado na pintura de cantos, recortes e pequenas áreas. ( ) Utilizada para uniformizar a superfície e criar aderência para a pintura. ( ) Utilizado na aplicação de acabamentos texturizados. Assinale a alternativa que indica a sequência correta, de cima para baixo. Alternativas a) 1 • 3 • 4 • 2 b) 2 • 1 • 3 • 4 c) 2 • 4 • 1 • 3 d) 3 • 1 • 4 • 2 e) 3 • 2 • 1 • 4
