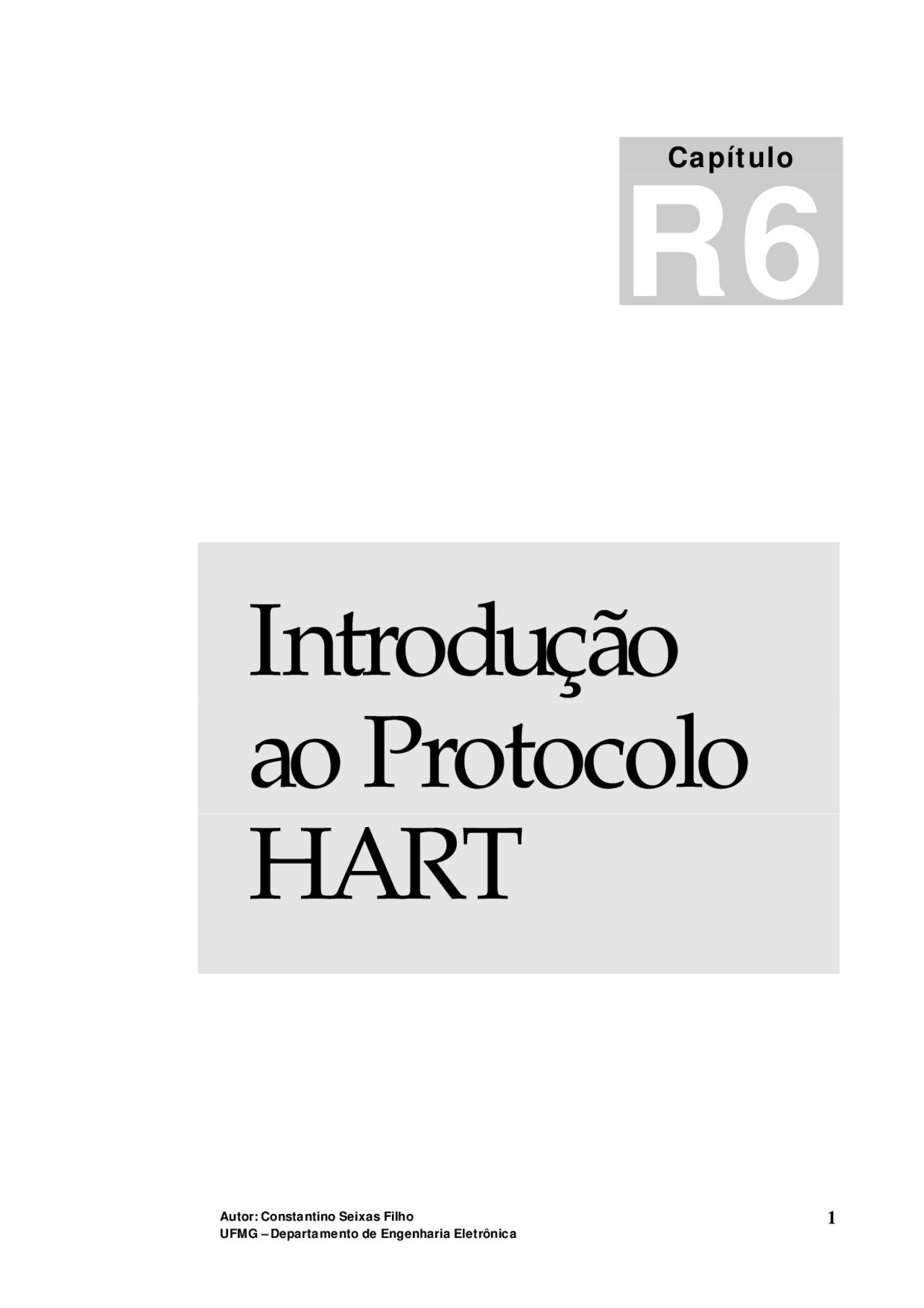

Autor: Constantino Seixas Filho 1

Introdução

ao Protocolo

HART

Capítulo

R

Autor: Constantino Seixas Filho 2

HART

Introdução:

O protocolo Hart foi introduzido pela Fisher Rosemount em 1980. Hart é um acrônimo de “ Highway Addressable Remote Transducer ”. Em 1990 o protocolo foi aberto à comunidade e um grupo de usuários foi fundado.

A grande vantagem oferecida por este protocolo é possibilitar o uso de instrumentos inteligentes em cima dos cabos 4-20 mA tradicionais. Como a velocidade é baixa, os cabos normalmente usados em instrumentação podem ser mantidos. Os dispositivos capazes de executarem esta comunicação híbrida são denominados smart.

O sinal HART

O sinal Hart é modulado em FSK ( Frequency Shift Key ) e é sobreposto ao sinal analógico de 4..20 mA. Para transmitir 1 é utilizado um sinal de 1 mA pico a pico na freqüência de 1200 Hz e para transmitir 0 a freqüência de 2400 Hz é utilizada. A comunicação é bidirecional.

Figura 1: Sinal Hart sobreposto ao sinal 4..20 mA

Este protocolo permite que além do valor da PV outros valores significativos sejam transmitidos como parâmetros para o instrumento, dados de configuração do dispositivo, dados de calibração e diagnóstico.

O sinal FSK é contínuo em fase, não impondo nenhuma interferência sobre o sinal analógico. A padronização obedece ao padrão Bell 202 Frequency Shift Keying.

Autor: Constantino Seixas Filho 4

Figura 4 Protocolo HART com dois mestres

Figura 5: Configurador HART: HPC301 e HP311 HART Pocket Interface

Figura 6: Terminal de calibração multifunção Fluke 744 e calibrador de loop de corrente Fluke 707 para instrumentos HART.

Autor: Constantino Seixas Filho 5

Modos de Comunicação

O protocolo HART pode utilizar diversos modos de comunicação. O modo básico é o mecanismo mestre-escravo. Cada ciclo de pedido e recebimento de valor dura cerca de 500 ms, o que implica na leitura de dois valores por segundo.

Figura 7: Comunicação HART em modo mestre escravo (default)

Na topologia ponto a ponto um segundo mecanismo de transferência de dados é possível. O instrumento pode enviar de forma autônoma e periódica o valor de uma variável, por exemplo a PV. No intervalo entre estes envios o mestre pode executar um ciclo de pergunta e resposta. A taxa de transmissão neste caso se eleva para 3 ou 4 por segundo. Este modo é denominado burst ou broadcast mode. O mestre pode enviar uma mensagem para interromper este envio contínuo de mensagens de reply, segundo sua conveniência. Cada mensagem pode comunicar o valor de até quatro variáveis. Cada dispositivo HART pode ter até 256 variáveis.

Figura 8: Comunicação HART em modo, suportada por alguns dispositivos

Autor: Constantino Seixas Filho 7

Comandos Hart

Todo dispositivo HART deve aceitar um repertório mínimo de comandos denominados comandos universais ou common practice commands. Para cada dispositivo existirão comandos particulares denominados device specific commands. Os comandos universais asseguram a interoperabilidade entre os dispositivos de campo.

A Tabela 2 mostra exemplos de comando universais e específicos:

Comandos universais Comandos específicos do dispositivo Leitura de variáveis Funções específicas do modelo Mudança de limite inferior e superior Opções especiais de calibração Ajuste de zero e span Iniciar, parar e resetar totalizador Inicia auto teste Selecionar variável primária Número de série Habilitar PID, mudar Set Point Valores de constantes de tempo Ajustar parâmetros de sintonia

Tabela 2: Comandos HART

Todos os comandos específicos são opcionais, mas se existentes devem ser implementados segundo a especificação.

Device Description Language

Todo dispositivo HART é acompanhado de um device description (DD) que descreve todos os parâmetros e funções do dispositivo. O objetivo final é reunir todas as características para que um host possa comunicar plenamente com o dispositivo assegurando desta forma a total interoperabilidade entre os dispositivos.

Multiplexadores

Os multiplexadores fazem parte de todo novo projeto envolvendo redes HART. Os multiplexadores funciona como um mestre primário que realiza a leitura de todas as variáveis de processo e informação de status de todos os transmissores periodicamente, de forma independente do hospedeiro. O host por sua vez lê as variáveis de processo do multiplexador. O host também pode enviar comando e estabelecer uma conversação diretamente com um dispositivo de campo. O multiplexador é essencial quando um dos objetivos do projeto é o controle dos ativos de instrumentação ( Instrumentation Asset Management ). Em sistemas antigos onde se deseja implantar esta feature, multiplexadores podem ser colocados em paralelo com as ligações convencionais para proporcionar a função de diagnóstico contínuo dos instrumentos.

Autor: Constantino Seixas Filho 8

Figura 11: Multiplexador da Emerson utilizado para buscar dados para SW de gerenciamento de ativos AMS

E x e m p l o :

Figura 12: Uso não convencional do protocolo HART segundo [Smar 2002]

Na figura acima é ilustrado um uso não convencional do protocolo HART. O instrumento é programado tal que o sinal de 4..20 mA forneça o valor da variável manipulada, saída do algoritmo PID do bloco implementado pelo instrumento. Este sinal é usado para comandar diretamente a válvula. O canal HART é usado para realizar a supervisão da malha.

Autor: Constantino Seixas Filho 10

Exercícios

1. Procure na Internet data sheets dos seguintes tipos de equipamentos:

Componente Fabricante Características técnicas Transmissor de pressão Transmissor de temperatura Scanner HART Calibrador HART Válvula com interface HART

2. Marque Verdadeiro ou Falso:

( ) O protocolo HART transmite os sinais digitais nos intervalos da transmissão dos sinais analógicos. ( ) Todo instrumento com transmissor HART suporta transmissão em modo burst. ( ) A transmissão em modo burst propicia um melhor aproveitamento de banda do canal de transmissão. ( ) É possível utilizar o modo burst em redes multidrop. ( ) Quando em topologia multidrop, o valor da PV de cada instrumento não pode ser lido a partir da corrente de 4..20 mA. ( ) Um dispositivo de campo HART deve responder a todos os comandos universais. ( ) Instrumentos colocados em paralelo em um segmento HART trazem como beneficio um menor tempo de scan. ( ) Ë impossível para um instrumento HART possuir um módulo PID e atuar diretamente sobre um atuador no campo. ( ) Instrumentos HART são pouco disseminados no mundo, isto é sua base instalada é muito pequena em 2003.

3. Compare as funcionalidades da rede HART e Foundation Fieldbus.

4. Quinze dispositivos HART estão conectados em uma linha multidrop. Cada dispositivo requer 12 Volts para operar e consome 4 mA de corrente. Estão sendo utilizados 1 km de cabo com resistência de 22 ohms por quilômetro em cada condutor. Calcular o valor mínimo da tensão de alimentação da fonte e a potência do resistor em série (considere 250 ohms). Qual deve ser a capacitância máxima por metro do cabo?

Autor: Constantino Seixas Filho 11

Bibliografia

[Smar 2002] Hart Tutorial- Smar, 2002

[Fisher 2002] HART Field Communication Protocol – Fisher Rosemount, 2nd^ edition, Aug 1997.

[HartBook 2003] HART overview, http://www.thehartbook.com/technical.htm

[Berge 2002] Jonas Berge, Fieldbuses for Process Control: Engineering, Operation and Maintenance, ISA 2002.

Sites a serem visitados

www.hartcomm.org Hart Communication Foundation www.thehartbook.com The Hart book
