Versão 4.0 – 20 de Novembro 2006.

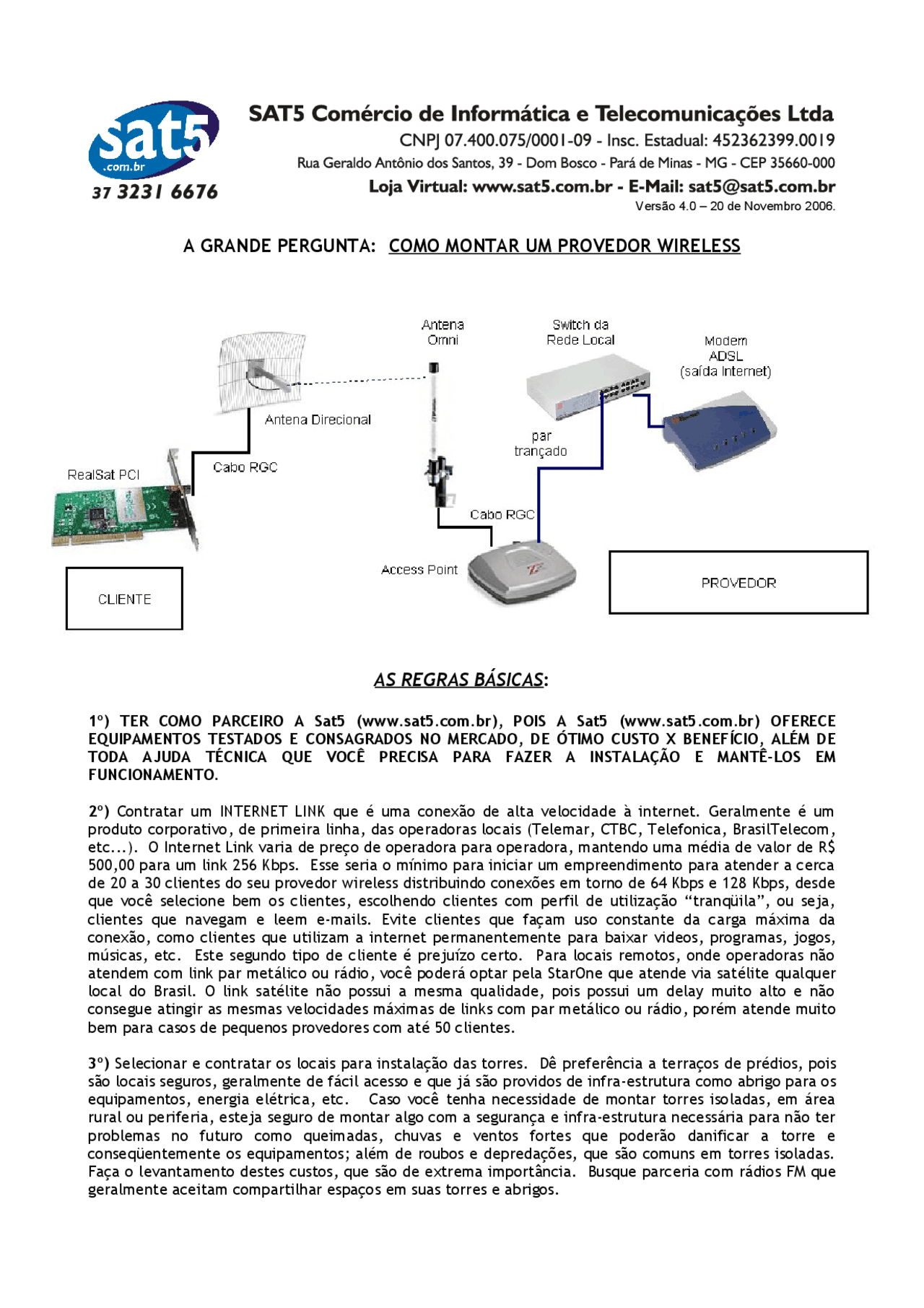

A GRANDE PERGUNTA: COMO MONTAR UM PROVEDOR WIRELESS
AS REGRAS BÁSICAS :
1º) TER COMO PARCEIRO A Sat5 (www.sat5.com.br), POIS A Sat5 (www.sat5.com.br) OFERECE EQUIPAMENTOS TESTADOS E CONSAGRADOS NO MERCADO, DE ÓTIMO CUSTO X BENEFÍCIO, ALÉM DE TODA AJUDA TÉCNICA QUE VOCÊ PRECISA PARA FAZER A INSTALAÇÃO E MANTÊ-LOS EM FUNCIONAMENTO. 2º) Contratar um INTERNET LINK que é uma conexão de alta velocidade à internet. Geralmente é um produto corporativo, de primeira linha, das operadoras locais (Telemar, CTBC, Telefonica, BrasilTelecom, etc...). O Internet Link varia de preço de operadora para operadora, mantendo uma média de valor de R$ 500,00 para um link 256 Kbps. Esse seria o mínimo para iniciar um empreendimento para atender a cerca de 20 a 30 clientes do seu provedor wireless distribuindo conexões em torno de 64 Kbps e 128 Kbps, desde que você selecione bem os clientes, escolhendo clientes com perfil de utilização “tranqüila”, ou seja, clientes que navegam e leem e-mails. Evite clientes que façam uso constante da carga máxima da conexão, como clientes que utilizam a internet permanentemente para baixar videos, programas, jogos, músicas, etc. Este segundo tipo de cliente é prejuízo certo. Para locais remotos, onde operadoras não atendem com link par metálico ou rádio, você poderá optar pela StarOne que atende via satélite qualquer local do Brasil. O link satélite não possui a mesma qualidade, pois possui um delay muito alto e não consegue atingir as mesmas velocidades máximas de links com par metálico ou rádio, porém atende muito bem para casos de pequenos provedores com até 50 clientes. 3º) Selecionar e contratar os locais para instalação das torres. Dê preferência a terraços de prédios, pois são locais seguros, geralmente de fácil acesso e que já são providos de infra-estrutura como abrigo para os equipamentos, energia elétrica, etc. Caso você tenha necessidade de montar torres isoladas, em área rural ou periferia, esteja seguro de montar algo com a segurança e infra-estrutura necessária para não ter problemas no futuro como queimadas, chuvas e ventos fortes que poderão danificar a torre e conseqüentemente os equipamentos; além de roubos e depredações, que são comuns em torres isoladas. Faça o levantamento destes custos, que são de extrema importância. Busque parceria com rádios FM que geralmente aceitam compartilhar espaços em suas torres e abrigos.
4º) ESTE ITEM É ESSENCIAL PARA O SUCESSO: ESCOLHA DOS EQUIPAMENTOS. Fique atento e escolha o tipo certo de equipamento (PRINCIPALMENTE AS ANTENAS) que realmente irão lhe atender. Existem equipamentos e antenas que são excelentes para uma realidade e terríveis para outra. Você deverá ter consciência de escolher equipamentos que irão atender bem à sua realidade. Nesta hora é necessário analisar fatores como relevo, distâncias, quantidade de clientes por torre, média de tráfego, topologia de rede, etc. Para iniciar um empreendimento básico, que consiga atender cerca de 100 a 120 clientes em uma única torre, estimando a utilização média de 60 clientes simultâneos, você deverá utilizar os seguintes equipamentos: a) 01 ACCESS POINT ZINWELL G120 (HOMOLOGADO ANATEL) C/ 250 MW DE POTÊNCIA HARDWARE Este access point possui firmware (software interno) em português, com diversos recursos realmente essenciais para o controle de tráfego de um provedor wireless, como:
- DHCP – recurso que configura automaticamente os Ips dos clientes
- Access List – permite acessar somente clientes com MACs cadastradas
- Controle de Banda – limita a navegação conforme velocidade contratada
- Block Relay – impede que um cliente veja o computador do outro no ambiente de rede
- Watchdog – reseta o equipamento automaticamente caso ele trave
- 250 mW – Excelente potência de transmissão, fará com que seu sinal seja forte e contínuo sem a necessidade do uso de amplificadores. Alguns equipamentos “famosos” como Dlink e Linksys têm apenas 42 mW de potência. Atente-se! b) 01 CAIXA HERMÉTICA Esta caixa irá proteger o seu equipamento de variações de energia elétrica e quedas de raios na antena, além de abrigá-lo protegendo-o do sol e chuva, mantendo o interior da caixa em temperatura adequada para o funcionamento do mesmo, evitando assim o travamento do equipamento. c) 01 ANTENA OMNIDIRECIONAL que melhor atende ao seu caso, havendo estes modelos:
- AQUÁRIO 12 dBi Atualmente existem várias antenas no mercado com promessa de atender aos provedores. Até mesmo antenas de fabricação caseira, feitas com tubos de plástico e fios de cobre. Tais antenas realmente funcionam, sim! Porém, não têm a mesma durabilidade e padronização na sua fabricação. Podendo causar problemas em médio e longo prazo, além de muitas vezes não apresentarem a potência prometida pelo fabricante. Esta antena é de fabricação nacional, de excelente qualidade e desempenho, fabricada pela Ideal Antenas, que é fabricante tradicional de antenas de todos os tipos. A antena de 12 dBi tem a característica de manter forte o sinal próximo dela até uma distância de 3 a 4 Km. É indicada para provedores situados em cidades menores ou que irão atender clientes em um raio mais próximo da torre.
- AQUÁRIO 15 dBi Antena igual fabricante da antena de 12 dBi citada acima, porém, a antena de 15 dBi tem a característica de manter forte em torno de 4 a 7 Km de distância em torno dela, deixando o sinal próximo dela em nível fraco ou até mesmo causando áreas de sombra (locais sem sinal) em áreas muito próximas à antena. Esta antena, quanto mais alto ela for instalada, mais alto ela espalha o sinal, podendo atingir distâncias de até 10 a 15 Km com boa qualidade de link. É indicada para provedores situados em cidades médias e grandes.
- IDEAL TELECOM 15 dBi – HOMOLOGADA ANATEL A principal vantagem em adquirir um produto homologado pela ANATEL é devido o fato do protótipo do produto ter passado por baterias de testes onde o fabricante realmente atesta e afere que o produto está de acordo com a legislação em vigor, além de que o produto realmente funciona conforme características técnicas registradas pelo fabricante junto à ANATEL. Além de outra grande vantagem em não ter nenhum tipo de problema com fiscalização da ANATEL à respeito da utilização de produtos não homologados em sua rede privada ou provedor. A antena de 15 dBi tem a característica de manter forte em torno de 4 a 7 Km de distância em torno dela, deixando o sinal próximo dela em nível fraco ou até
ADICIONAL 1 – A RESPEITO DE OUTORGA DO PROVEDOR JUNTO À ANATEL
Se você for montar uma rede para uso privado não é necessário outorga da ANATEL, apenas é necessário que você compre todos os produtos homologados pela ANATEL. Porém, se você for montar um provedor de acesso comercial, você deverá ter a outorga SCM da ANATEL ou aderir a uma rede de provedores já homologados. A respeito da homologação, seus processos e etapas a própria ANATEL poderá informar-lhe tudo que é necessário, valores, prazos, etc... no próprio site da agência, na seção COMUNICAÇÃO MULTIMIDIA: http://www.anatel.gov.br/Comunicacao_Multimidia/default.asp?CodArea=33&CodPrinc= Existe também a possibilidade de você aderir o seu provedor a uma rede de provedores já outorgada, que faz o aluguel da licença, assim você consegue a outorga de forma mais rápido e mais barato, por estar compartilhando da outorga. 80% dos provedores inicia sem outorga mesmo, já que a fiscalização da ANATEL não "bate muito em cima" desse seguimento... ainda mais se você tiver em cidade pequena... no entanto, não interprete que estamos lhe orientando a trabalhar sem outorga. ADICIONAL 2 – DIFERENÇA ENTRE ACCESS POINT ZINWELL X EDIMAX Edimax: a) 5 portas RJ45 que permite além de compartilhar a conexão via wireless, também compartilhar via cabo. b) Potência em hardware de 100 mW porém possibilidade de elevação via software para até 400 mW. c) Não é homologado ANATEL. Zinwell: a) 1 só porta RJ b) Potência REAL do HARDWARE de 250 mW não fazendo alteração da potência via software. c) É homologado ANATEL. Trata-se de 2 produtos de excelente qualidade e durabilidade, porém existem as características citadas acima que os diferenciam e você poderá optar pelo produto que melhor lhe atende. ADICIONAL 3 – CAPACIDADE DE USUÁRIOS DO ACCESS POINT C/ FIRMWARE APROUTER 6 Suporta em torno de 100 a 120 usuários considerando-se o fluxo simultâneo em torno de 60 a 80 clientes 128 Kbps. ADICIONAL 4 – VISADA ENTRE O CLIENTE E O PROVEDOR Para que qualquer comunicação wireless 2,4 Ghz (802.11B / 802.11G) funcione é necessário que tenha visada direta (nenhum obstáculo como prédios, morros altos, árvores) entre os dois pontos. Em casos de boas condições de visada e utilizando bons equipamentos apresenta-se condições para conexões de links em torno de até 18 Km. Conexões sem visada funcionam no máximo há 60 metros do access point. ADICIONAL 5 – WIRELESS DE NOTEBOOK Interfaces wireless de notebooks (interfaces internas sem ligação com antena externa) não tem potência e nem performance para conexões de longa distância, são utilizadas para conexões em ambientes fechados, há no máximo 40 metros do access point, estando o access point utilizando antena interna de 2 dBi (a antena original que vem no equipamento). Portanto, não há como mesclar REDE INTERNA (notebook, access point e placas PCI utilizando anteninhas de 2 dBi originais do equipamento) com REDE EXTERNA (access points e placas PCI utilizando antenas omni ou direcionais externas).
ADICIONAL 6 – DISTÂNCIA MÁXIMA PARA CONEXÃO
Questões de distância são relativas, pois existem fatores que influenciam diretamente na captação do sinal, como o fato de não haver obstáculos entre o local onde será instalado a conexão, potência dos equipamentos receptores e transmissores, existência de sinais de mesma freqüência na região, etc... (obstáculos como morros altos, prédios, etc...). ADICIONAL 7 – ISOLAMENTO DOS CONECTORES É muito importante a utilização de isolamento com fita de alta fusão nos conectores que ficarão expostos ao sol. Os conectores expostos sem isolamento, se molhados, apresentam curto-circuito e com isso prejudicam em muito a qualidade da conexão. Conectores sem isolamento, com o tempo apresentam oxidação, o que prejudica e pode até causar a paralisação de funcionamento da conexão. Portanto, sempre isole bem os conectores e quando possível abrigue-os para que não fiquem expostos ao tempo. ADICIONAL 8 – ACESSÓRIOS ESSENCIAIS NA CAIXA HERMÉTICA A escolha da caixa hermética é também muito importante para utilização do access point em ambiente externo. Dê preferência para utilização de caixas herméticas com sistema de ventilação, que contribuem para a eliminação do ar quente no interior da caixa hermética, visto que o access point ligado esquenta muito e deve-se evitar a alta temperatura do equipamento buscando evitar o travamento do mesmo e até mesmo buscando expandir a durabilidade dele. Outro item importante que deve fazer parte da caixa hermética é o centelhador, que é um protetor contra surtos elétricos provenientes da antena, ou seja, se caí um raio ou qualquer descarga elétrica na antena, o centelhador protege o equipamento, evitando que a descarga elétrica chegue até o access point, evitando assim o dano ao aparelho. Sendo possível, também inclua o filtro de linha, que protege o equipamento de descargas elétricas provenientes da rede de alimentação elétrica.
