www.inatel.brwww.inatel.br

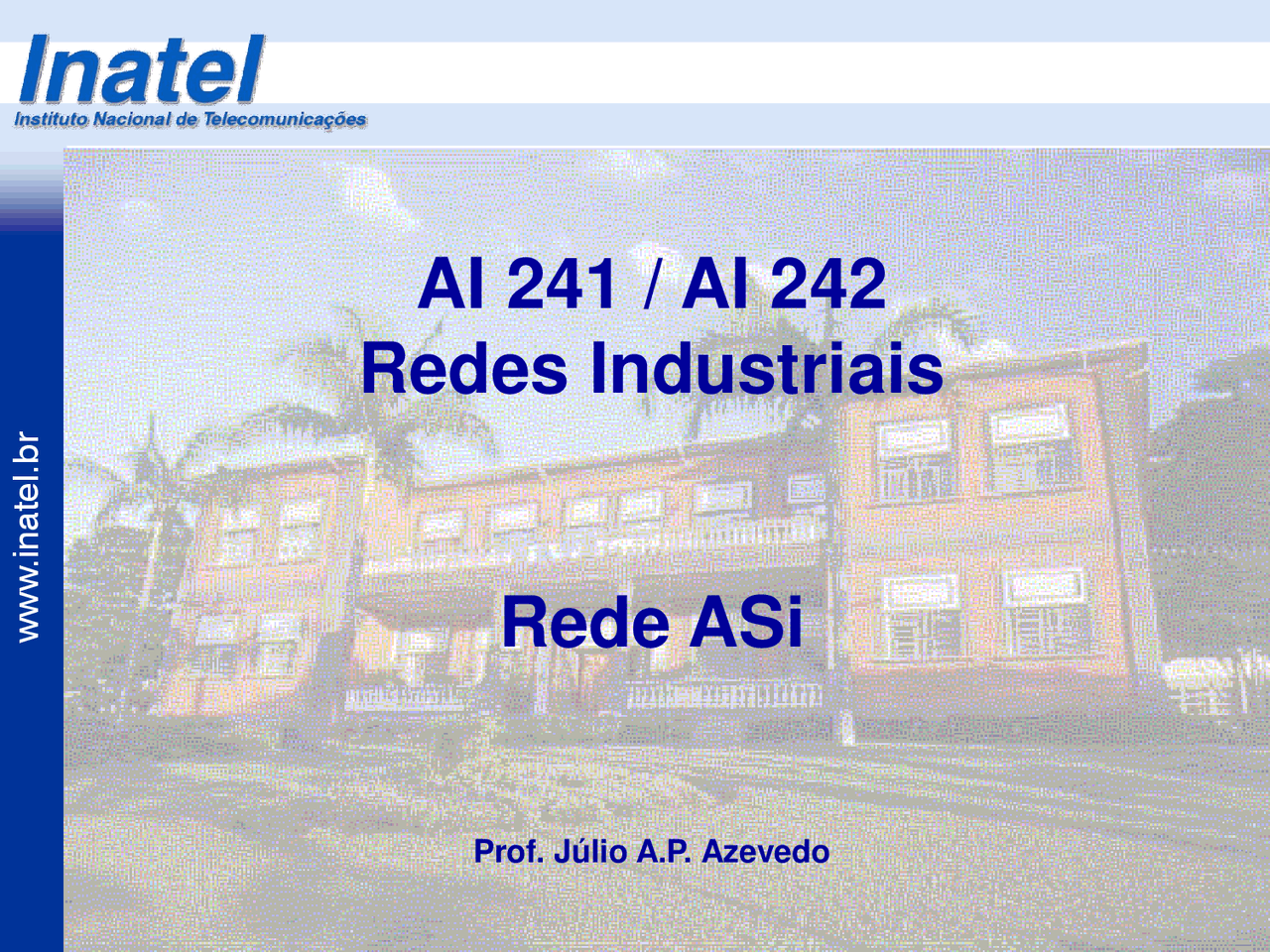

AI 241 / AI 242

Redes Industriais

Rede ASi

Prof. Júlio A.P. Azevedo

www.inatel.brwww.inatel.br

EN 50295 IEC 62026-

Actuador - Sensor - Interface

AS-interface

www.inatel.brwww.inatel.br

• Uma rede que não é cara.
• Uma rede que roda segura e confiável mesmo sob as

circunstâncias mais severas…

• Uma rede que trabalha em tempo real.
• Uma rede que é fácil de instalar.
• Uma rede que pode ser expandida rapidamente e com

flexibilidade.

Características

www.inatel.brwww.inatel.br

Características

www.inatel.brwww.inatel.br

Características

www.inatel.brwww.inatel.br

Características

www.inatel.brwww.inatel.br

OFFICE LABORATORY NETWORKS Field buses PROFIBUS, INTERBUS, CAN, DeviceNet, MODBUS, Lightbus

Sensor/actuator buses AS-interface

Hierarquia

www.inatel.brwww.inatel.br

Hierarquia

www.inatel.brwww.inatel.br

• A alimentação e a comunicação são feitas no mesmo par de fios.
• Permite derivações a qualquer momento inclusive com a rede energizada.
• Permite montagem em várias topologias.
• Permite no máximo 4 bits de dados, podendo ser bidirecionais.
• Pode se comunicar com outras redes, tipo Profibus, Interbus, DeviceNet etc, através de adaptadores de protocolos (Gateway).
• Sua impedância varia entre 80 e 120, taxa de transmissão é de 167Kbps e tempo de resposta de 5ms.
• O comprimento máximo é de 100m.

Características

www.inatel.brwww.inatel.br

Esc.

Árvore controlador Mestre

Esc.

Esc.

Esc.

Esc.

Esc. Esc.

Esc.

Ramos controlador Mestre

Esc.

Esc.

Esc.

Esc.

Esc.

Linha controlador Mestre

Esc.

Esc.

Esc.

Estrela

Mestre

controlador

Esc.

Esc.

Esc.

Esc.

Topologias

www.inatel.brwww.inatel.br

Comprimento da rede ASi

Escravo

Escravo Escravo

Escravo

Escravo

Mestre^ Repetidor^ Repetidor

Fonte

Segmento max. 100 m

Segmento max. 100 m

Segmento max. 100 m

Fonte

Número Máximo de escravos é 31!

Fonte

Solução B: 2 repetidores

www.inatel.brwww.inatel.br

Terminadores ASi

• Normalmente, uma rede de interfaces AS é aberta na extremidade, isto é, operada sem terminação do barramento.
• Com frequência, mais de cem metros de cabo de barramento são estendidos de forma inadvertida, o que pode levar a problemas de comunicação.
• Para eliminar eventuais reflexões no cabo, existe o terminador de barramento AS-i. Ao se utilizar o terminador de barramento, a rede pode normalmente ser estendida para até 170 metros.

www.inatel.brwww.inatel.br

A rede ASI é composta por :

• Controladores ( Mestre )
• Escravos ( Sensores, Atuadores e Módulos de I/O )
• Conversores de protocolo ( Gateway )
• Fonte ASI
• Endereçador Portátil (Handheld)
• Cabo flat

Componentes da rede ASi

www.inatel.brwww.inatel.br

• Monitoração dos escravos
• Endereçamento automático e manual dos escravos
• Detecção de erro com alarme
• Interpretação de mensagem de erro
• O Mestre ASI é o dispositivo que gerencia a rede. Esta pode ser uma placa para PC, um módulo Scanner (cartão para PLC) ou Mini-PLC.
• O Programa aplicativo fica armazenado no mestre

Mestre ASi
