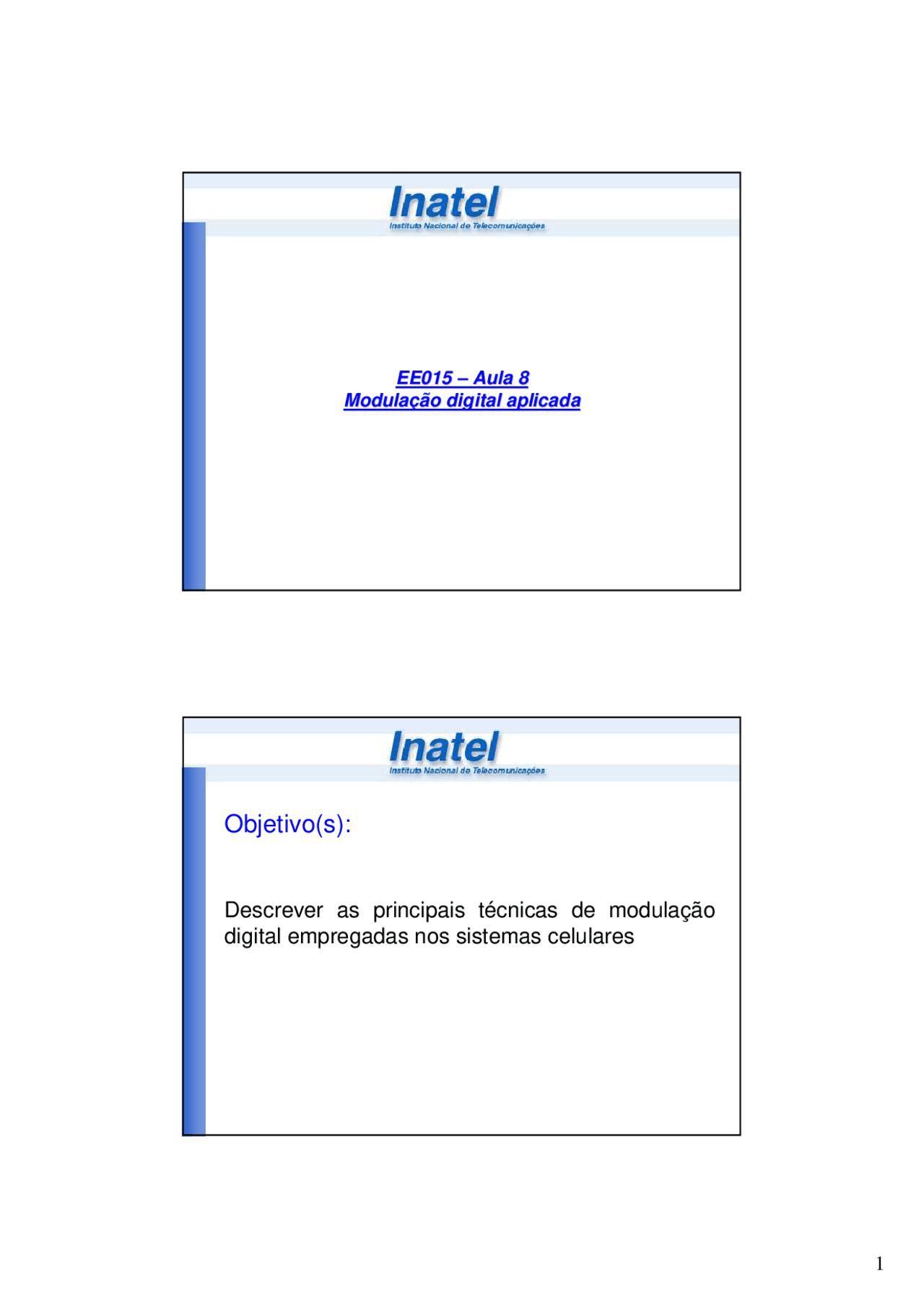

EE015EE015^ – –^ Aula 8Aula 8

Modula Modulaçção digital aplicadaão digital aplicada

Objetivo(s):

Descrever as principais técnicas de modulação

digital empregadas nos sistemas celulares

GSM/GPRS/EDGE

• As modulações empregadas nos sistemas

GSM/GPRS/EDGE estão listadas a seguir:

• GSM (GMSK – Gaussian Minimum Shift Keying)
• GPRS (GMSK – Gaussian Minimum Shift Keying)
• EDGE (8-PSK – Phase Shift Keying)

MSK e GMSK

• A modulação MSK é um tipo de modulação FSK.
• A nomenclatura ‘minimum’ é justificada pelo fato que na modulação MSK usa-se tons cossenoidais com espaçamento mínimo entre si.
• Essa regra faz com que se mantenha a ortogonalidade entre as portadoras da modulação, além de manter o espaçamento mínimo como já dito.

T b

f f

Probabilidade de Erro no GMSK

• Com o efeito do filtro gaussiano, a probabilidade de erro

aumenta, devido à maior sensibilidade quanto a ISI.

WCDMA/HSDPA

• No sistema WCDMA as modulações

empregadas seguem a listagem a baixo:

• WCDMA R99 Uplink (BPSK)
• WCDMA R99 Downlink (QPSK)
• WCDMA R5 Downlink (QPSK/16-QAM)

Modulação no WCDMA

Codificação da fonte Espalhamento^ Modulação

Codificação do canal

Modulação de Uplink

• A figura seguinte representa um modulador utilizado no

Uplink do sistema WCDMA

HSDPA – High Speed Downlink Packet Access

• O enlace passa a ser adaptativo de acordo com as condições de

canal de cada UE (user equipment).

Exemplo 16-QAM para HSDPA

• Exemplo da constelação 16-QAM utilizada na prática.
• A energia média da constelação é dada por :

3 [ ]

Ei dB

M

E

M

i
