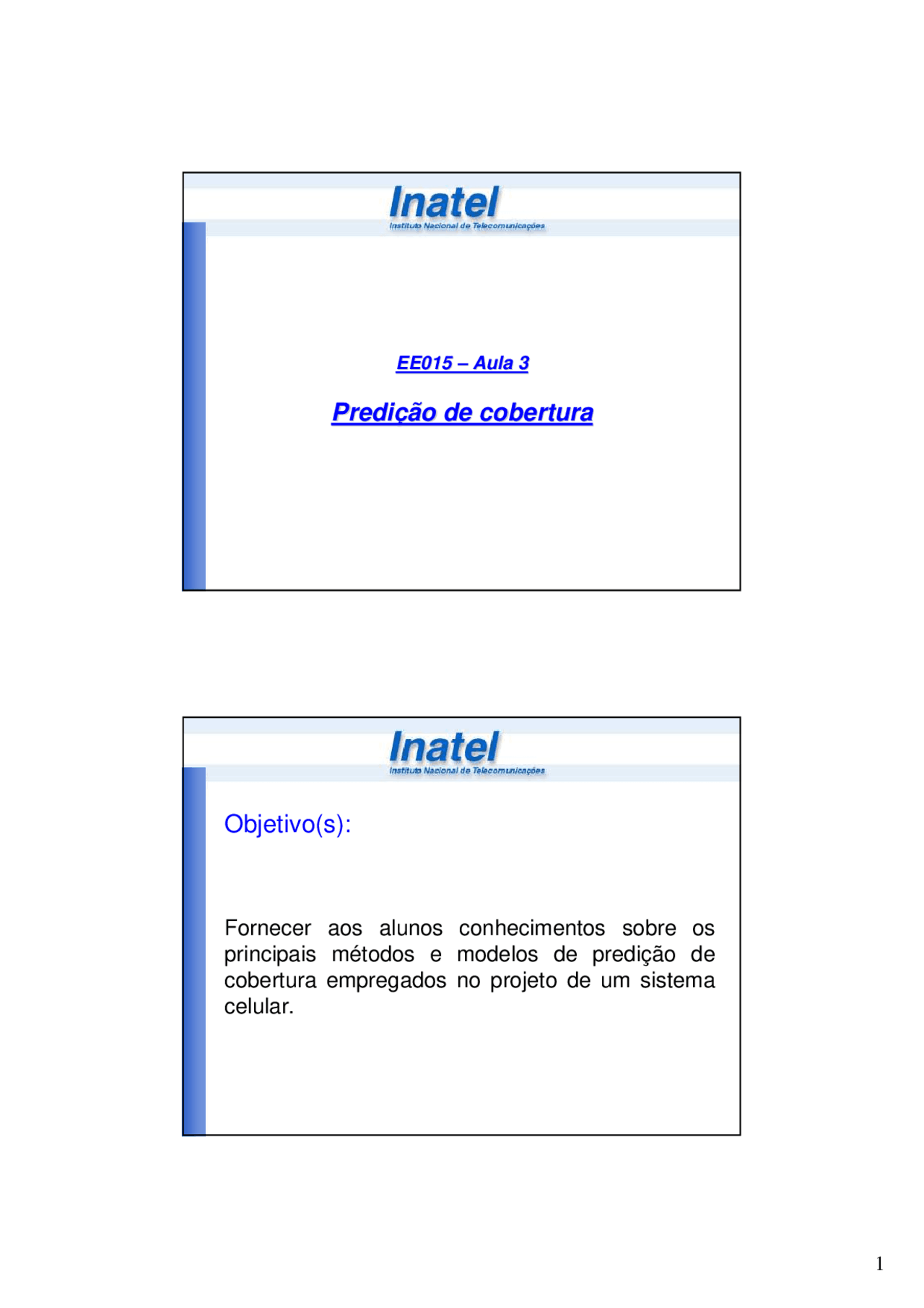

1
EE015
EE015 –
–Aula 3
Aula 3
Predi
Prediç
ção de cobertura
ão de cobertura
Objetivo(s):
Fornecer aos alunos conhecimentos sobre os
principais métodos e modelos de predição de
cobertura empregados no projeto de um sistema
celular.
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Comunicações móveis - 03, Slides de Engenharia de Telecomunicações
Slides de apresentação do curso de Comunicações Móveis do INATEL.
Tipologia: Slides
2011
1 / 8
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Comunicações móveis - 03 e outras Slides em PDF para Engenharia de Telecomunicações, somente na Docsity!
EE015EE015 – – Aula 3Aula 3
Predi Prediçção de coberturaão de cobertura
Objetivo(s):
Fornecer aos alunos conhecimentos sobre os
principais métodos e modelos de predição de
cobertura empregados no projeto de um sistema
celular.
Predição de cobertura
- Em um planejamento típico de sistemas celulares utilizam-se softwares que simulam as características de propagação a partir de dados como topografia e morfologia do terreno, previsão da distribuição do tráfego e das localizações previstas para as estações radiobase, permitindo a identificação e correção de eventuais problemas de cobertura.
“O projeto de uma rede celular é uma tarefa desafiadora que solicita dos engenheiros o exercício de todo o seu conhecimento em telecomunicações aliado a conhecimentos práticos e experiência em campo”
Parâmetro do projeto
Radio Network Planning (RNP)
Marketing
Licenciamento
Aspectos do fabricante
Budget
Aspectos do sistema
Fundamentos de rádio
•Potência •Ganho •Capacidade •Combinadores; •Facilidades
•Linha temporal •Cobertura •Freqüências
•Propagação •Ruídos •Power link budget
•Protocolos; •Limiares •Codificação; •potências
•Governado por planos de negócios
Mapa digital para predição de cobertura
Modelo do espaço livre
- Bom resultado para projeto de sistemas ponto a ponto
- Não deve ser usado em projetos celulares pois é muito “otimista”
Ambiente Expoente da perda - n Free space 2 Urban area 2,7 a 3, Shadowed urban area 3 a 5 In building line of signal 1,6 a 1, Obstructed in building 4 a 6 Obstructed in factores 2 a 3
d L
PGG P (^) n t t r r d ( 4 )
2
2 ( ) π
= λ
L ( dB )= 32 , 44 + 20 LogF ( Mhz )+ 20 LogD ( Km )
Fórmula de Friss
Modelo de Egli
hm altura antena utilizada na estação móvel [m] 1,
hb^ Altura da antena da estação base [m]
d Distância [Km] Válido até 60 Km
f Frequência [MHz] 40 a 900
L^ Perda na propagação [dB]
Fator Faixa
( ) 120 20 log( ) 20 log( ) 40 log( ) 20 log
F
L pdB hb hm D
•Baseado em uma perda de potência de 4º ordem (n=4). •Utiliza alguns fatores, tais como freqüência, altura das antenas, e polarização de modo a melhorar os resultados. Este prediz a intensidade de campo a distâncias de até 60 Km, na faixa de freqüências de 40-900 MHz.
Modelo de Okumura-Hata
h 2 altura efetiva da antena utilizada na estação móvel [m] 1 a 10
h t Altura da antena da estação base [m] 30 a 200
d^ Distância [Km]
f Frequência [MHz] 150 a 1500
L^ Perda na propagação [dB]
Fator Faixa
L dB f (^) ht ah [ (^) ht ] d k c ( )= 69 , 55 + 26 , 16 log − 13 , 82 log − ( 2 )+( 44 , 9 − 6 , 55 log( )log −
ht
h 2
0Km 3Km 15Km
Modelo de Okumura-Hata – extensão para PCS
L =^46 ,^3 +^33 ,^9 log f^ −^13 ,^83 log ht − A ( h^2 )+(^44 ,^9 −^6 ,^55 log ht )log d + C^ dB
O fator C será igual a 0 dB para áreas suburbanas e cidades pequenas, com densidade média de árvores Para ambientes urbanos igual a 3 dB.
Extensão do Modelo de Hata para PCS + Modelo de Hata = Modelo COST 231 -Hata
h 2 altura efetiva da antena utilizada na estação móvel [m] 1 a 10
ht Altura da antena da estação base [m] 30 a 200
d Distância [Km] 1 a 20
f Frequência [MHz] 1500 a 2000
L^ Perda na propagação [dB]
Fator Faixa
Cálculo da potência de recepção
Prx ( dBm )= Ptx ( dBm )+∑ Gain ( dB )−∑ Loss ( dB )−∑ Margin ( dB )
- Somatório dos ganhos: inclui os ganhos das antenas de transmissão e recepção, entre outros, dependentes do sistema empregado
- Somatório das perdas: inclui todas as perdas do sistema, inclusive a de propagação. Perdas adicionais podem ser causadas por filtros, combinadores e divisores empregados na rádio base
- Somatório das margens: devem ser consideradas todas as margens de projeto, por exemplo, uma margem para combater a interferência entre usuários.
Exercício
