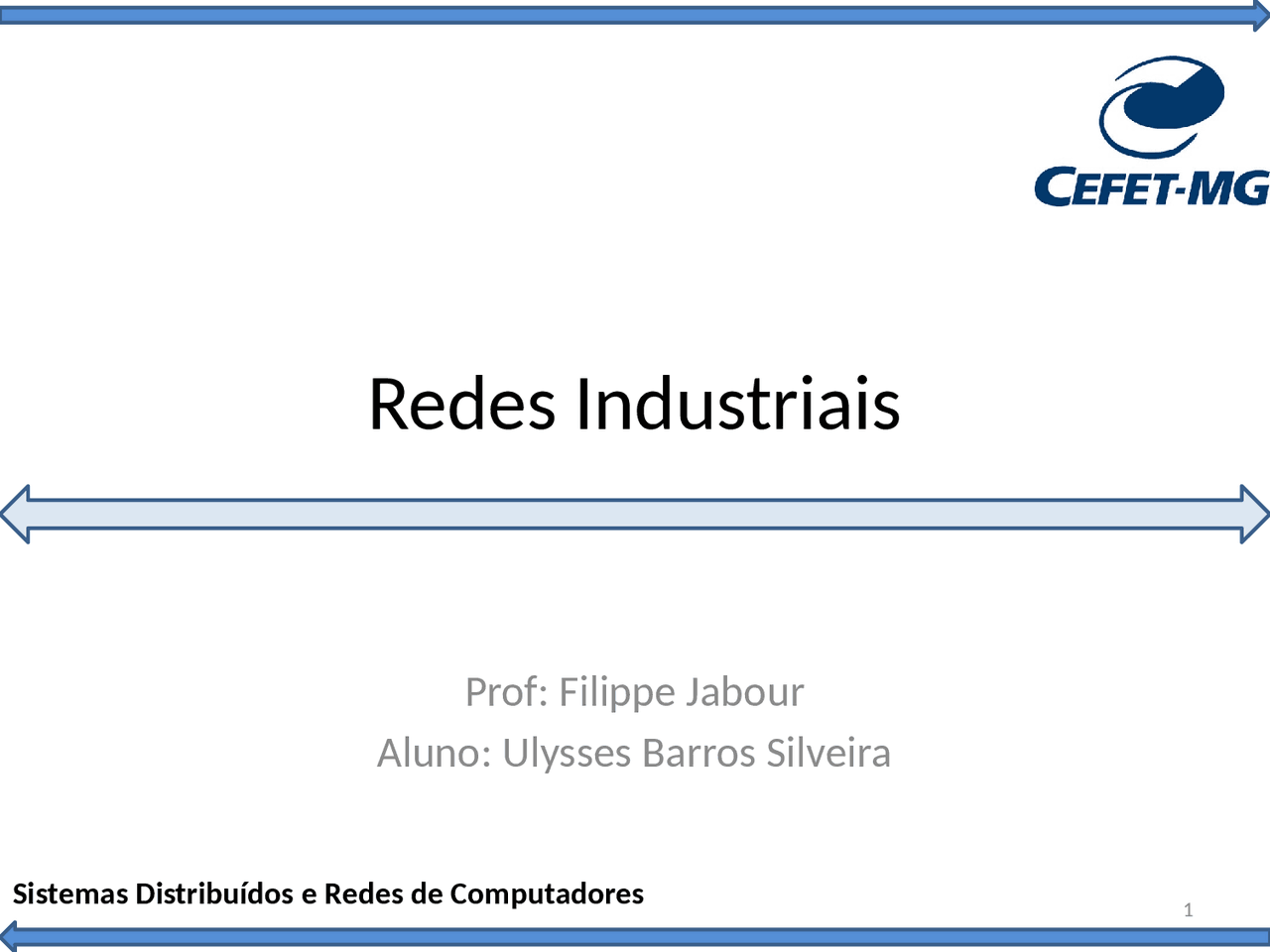

Redes Industriais
Prof: Filippe Jabour Aluno: Ulysses Barros Silveira Sistemas Distribuídos e Redes de Computadores
Redes
CAN(Controller Area Network) Protocolo Hart LON (Local Operating Network) Redes IBM Sistemas Distribuídos e Redes de Computadores
CAN
Sistemas Distribuídos e Redes de Computadores
- (^) Desenvolvida pela BOSCH.
- (^) Aplicações de sistemas em tempo real.
- (^) Integrar elementos inteligentes em veículos autônomos.
- (^) Barramento padronizados de veículos para permitir microcontroladores e dispositivos se comunicarem uns com os outros dentro de um veículo sem computador host.
CAN
Sistemas Distribuídos e Redes de Computadores
- (^) 1984 – 1º versão lançada.
- (^) 1987 – 1º chip implementado pela INTEL.
- (^) A partir de 1991 outras empresas fabricam o chip ( Phillips , Motorola , NEC, Siemens, Thompson e National).
CAN
Sistemas Distribuídos e Redes de Computadores
- (^) CAN 2.0 A – 11 bits IDENTIFIER
- (^) CAN 2.0 B – 29 bits IDENTIFIER 00000010000 00000001111 Perde Ganha
CAN
Sistemas Distribuídos e Redes de Computadores
Protocolo HartProtocolo Hart
Highway Addressable Remote Transducer Sistemas Distribuídos e Redes de Computadores
Protocolo Hart
- (^) Fisher Rosemount em 1980.
- (^) 1990 o protocolo foi aberto à comunidade e um grupo de usuários foi fundado.
- (^) Permite a sobreposição do sinal de comunicação digital aos sinais analógicos de 4- 20mA, sem interferência, na mesma fiação. Sistemas Distribuídos e Redes de Computadores
Protocolo Hart
- (^) Modulado em FSK, onde para transmitir 1 é utilizado um sinal de 1 mA pico a pico na freqüência de 1200 Hz e para transmitir 0 a freqüência de 2400 Hz é utilizada. Sistemas Distribuídos e Redes de Computadores
Protocolo Hart
Sistemas Distribuídos e Redes de Computadores
LONLON
Local Operating Network Sistemas Distribuídos e Redes de Computadores
LON
- (^) Echelon Corporation (EUA) em 1990.
- (^) A partir de 1996 se tornou aberta tendo 4000 empresas fabricando.
- (^) Automação predial (imótica)
- (^) Automação doméstica (domótica)
- (^) Automação de escritórios
- (^) Automação industrial. Sistemas Distribuídos e Redes de Computadores
LON
Sistemas Distribuídos e Redes de Computadores
Transceivers oferecidos pela Echolon Sistemas Distribuídos e Redes de Computadores Meio físico Velocidad e Topologia de rede Distancia Máxima Nº de nós FTT-10 Par trançado 78Kbps Estrela ou anel 2.700 127 LPT-10 Par trançado 78Kbps Estrela ou anel 2.200 32,64, TPT/XF-78 Par trançado 78Kbps Barramento 2000 64 TPT/XF- 1250 Par trançado 1.25Mbps barramento 500 64
