Vagner S. Vasconcelos [email protected] @vsvasconcelos

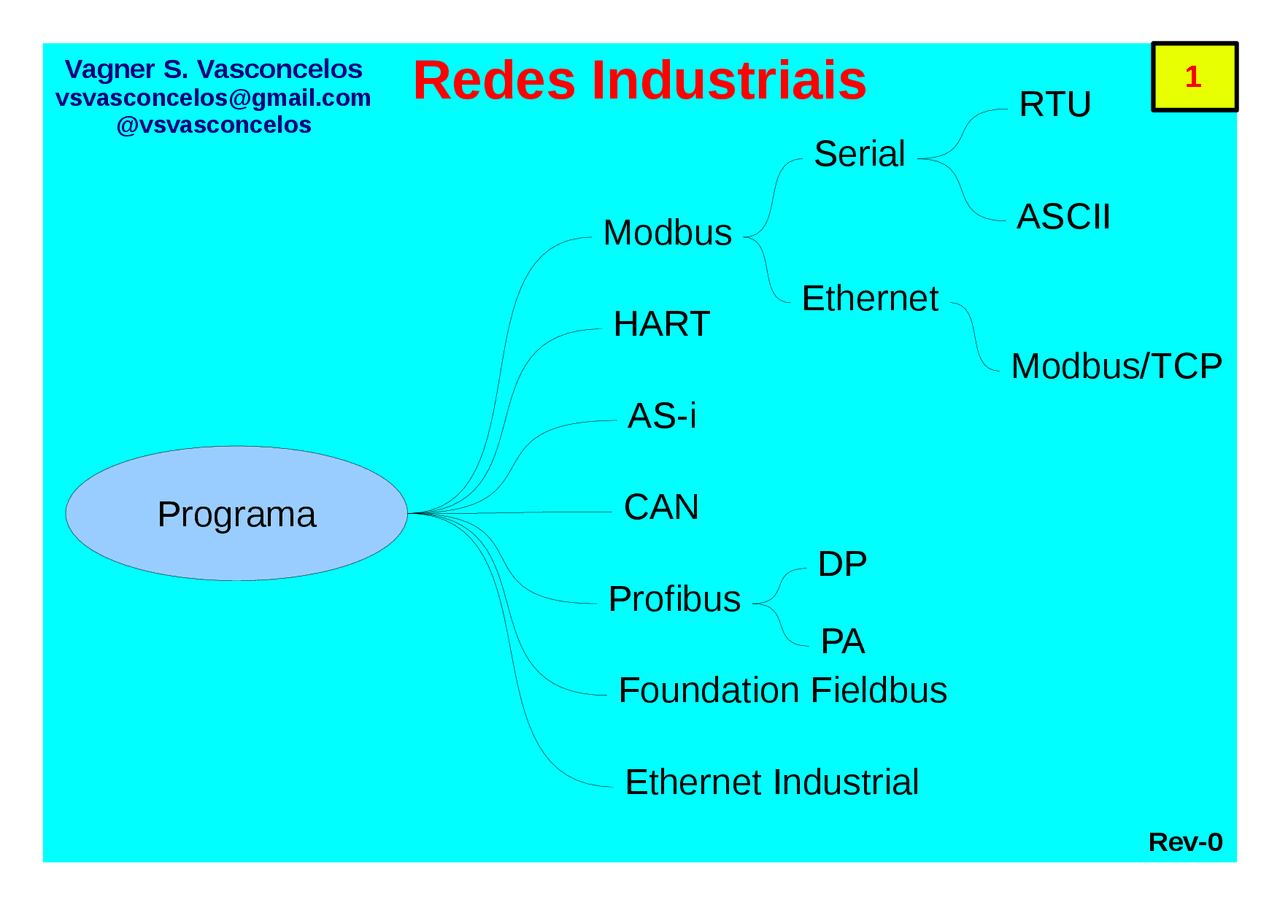

Redes Industriais
Programa
Modbus
Serial
Ethernet
RTU
ASCII
Modbus/TCP
HART
AS-i
CAN
Foundation Fieldbus
Profibus
DP
PA
Ethernet Industrial
Rev-
Redes Industriais Definição Comunicação
Barramento Serial
Digital
Multiponto
Bidirecional
(Full Duplex)
Equipamentos de
Supervisão
Controle Industrial
Instrumentação
Variáveis de Processo Industrias Processo Industrias Manufatura Refinarias Açúcar & Álcool Papel & Celulose Automobilística Metalúrgicas Metroferroviária Petroquímica
Histórico
Anos 40:
Anos 60:
Sinais de pressão 3 ~ 15 psi
Anos 80:
Sinais elétricos 4 ~ 20 mA Sensores Inteligentes Controle Digital
Anos 70:
Computador e Controle Central
Ano 2000: IEC 61158^
8 protocolos
Sistemas Centralizados e Distribuídos
Controlador E/S E/S E/S E/S Controlador E/S E/S E/S E/S
Sistemas Centralizados Barramento de Campo
Sistemas Centralizados e Distribuídos
Controlador E/S E/S E/S
Barramento de Campo
Distribuído
Monitoramento E/S E/S E/S E/S Controlador
Vantagens Redes Industriais Redução Custo de fiação Custo de Instalação Acesso remoto Configuração Diagnóstico Dispositivos mais inteligentes Auto- Diagnóstico Novas Funcionali- dades
N1: Dispositivos de Campo
N2: Controle
N3: Supervisão
N4:
N5:
Gerenciamento
Corporativo
Planta (Processo Controlado)
Gerenciamento
da Planta
Pirâmide de Automação
Sensores/Atuadores
CLP's/SDCD's/CNC's
SCADA'S/IHM'S
MES/PIMS/MRPII/MPS
ERP'S
Fluxo de Dados
Sensores/Atuadores CLP's/SDCD's/CNC's SCADA'S/IHM'S MES/PIMS/MRPII/MPS ERP'S
Rede Fast Ethernet - 100 Mbit/s
N N N N N
Faixa de Aplicação de redes Industriais
SensorBus
Interligar Sensores e Atuadores discretos
Exemplos
AS-Interface (AS-i)
CAN
Bits
Tempo de resposta: ms
Distâncias: < 200 m
FieldBus
Interligar Instrumentação Analógica
Exemplos
Profibus-PA
Foundation Fieldbus-H
Mensagens
Tempo de resposta: centena ms
Distâncias: < 10Km
DataBus
