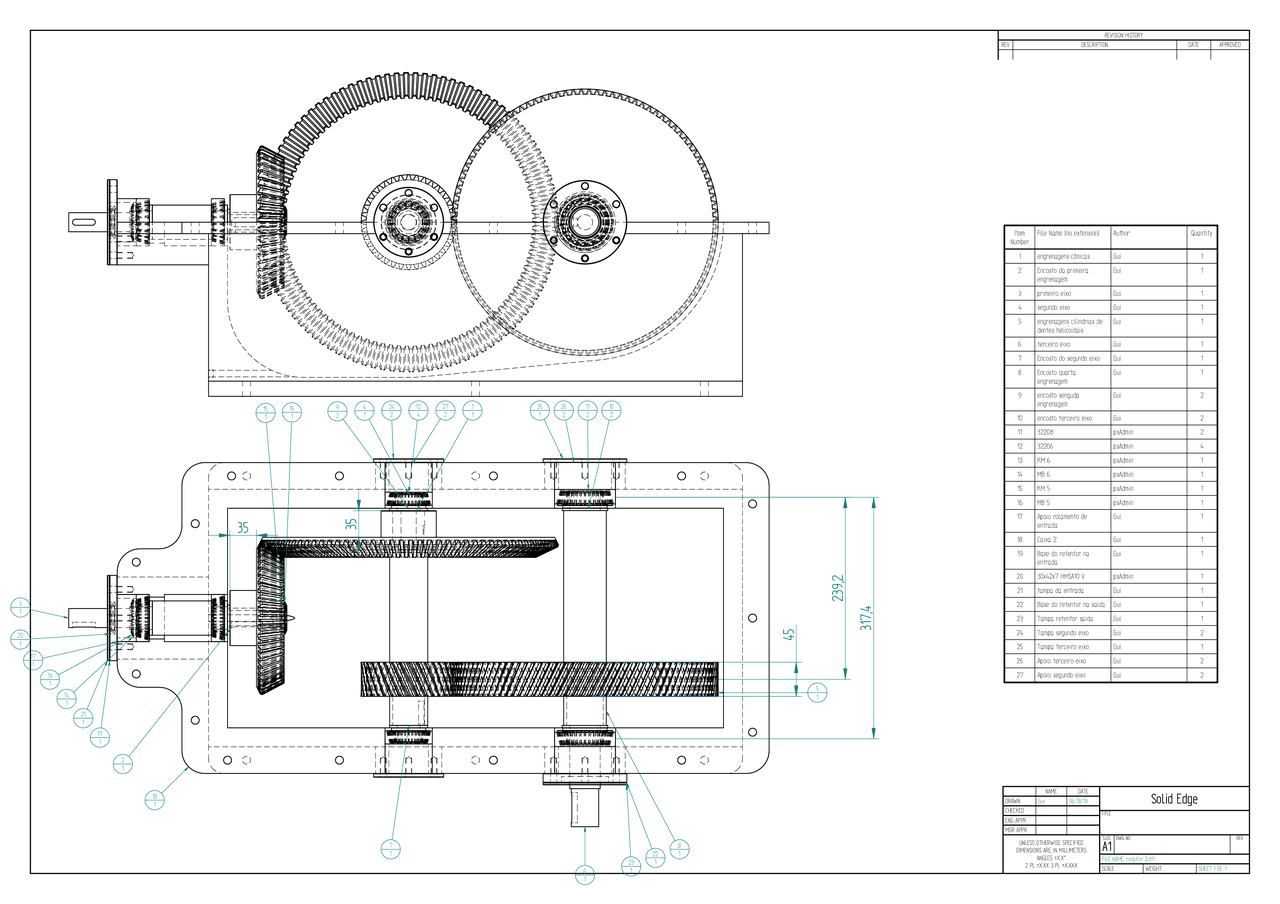

DRAWN
CHECKED
ENG APPR
MGR APPR
UNLESS OTHERWISE SPECIFIED
DIMENSIONS ARE IN MILLIMETERS
ANGLES ±X.X°
2 PL ±X.XX 3 PL ±X.XXX
NAME
Gui
DATE
06/18/18 Solid Edge
TITLE
SIZE
A1
DWG NO REV
FILE NAME: redutor 2.dft
SCALE: WEIGHT: SHEET 1 OF 1
REVISION HISTORY
REV DESCRIPTION DATE APPROVED
17
1
27
2
26
2
19
1
22
1
18
1
2
1
7
1
8
1
9
2
10
2
5
1
1
1
13
1
15
1
14
1
16
1
11
2
12
4
20
1
3
1
4
1
21
1
23
1
24
2
25
1
6
1
Item
Number
File Name (no extension) Author Quantity
1 engrenagens cônicas Gui 1
2 Encosto da primeira
engrenagem
Gui 1
3 primeiro eixo Gui 1
4 segundo eixo Gui 1
5 engrenagens cilindrias de
dentes helicoidais
Gui 1
6 terceiro eixo Gui 1
7 Encosto do segundo eixo Gui 1
8 Encosto quarta
engrenagem
Gui 1
9 encosto senguda
engrenagem
Gui 2
10 encosto terceiro eixo Gui 2
11 32208 psAdmin 2
12 32206 psAdmin 4
13 KM 6 psAdmin 1
14 MB 6 psAdmin 1
15 KM 5 psAdmin 1
16 MB 5 psAdmin 1
17 Apoio rolamento de
entrada
Gui 1
18 Caixa 2 Gui 1
19 Base do retentor na
entrada
Gui 1
20 30x42x7 HMSA10 V psAdmin 1
21 tampa da entrada Gui 1
22 Base do retentor na saida Gui 1
23 Tampa retentor saida Gui 1
24 Tampa segundo eixo Gui 2
25 Tampa terceiro eixo Gui 1
26 Apoio terceiro eixo Gui 2
27 Apoio segundo eixo Gui 2
317,4
239,2
45
35
35
