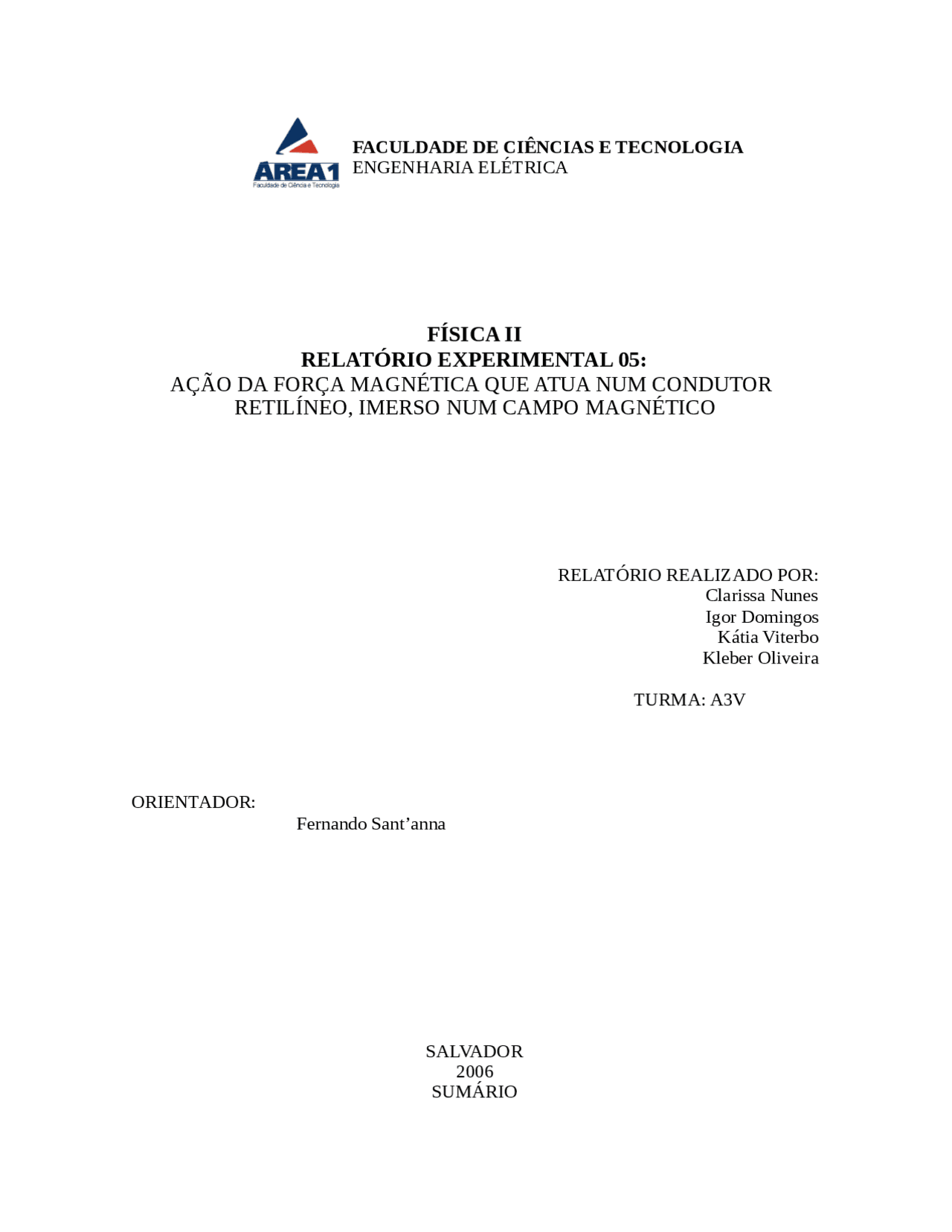

AÇÃO DA FORÇA MAGNÉTICA QUE ATUA NUM CONDUTOR RETILÍNEO, IMERSO NUM CAMPO MAGNÉTICO.
Tipologia: Notas de estudo
1 / 13
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Clarissa Nunes Igor Domingos Kátia Viterbo Kleber Oliveira
Fernando Sant’anna
limitadores posicionadores deslizantes
rosqueável removível, dotadas de imãs permanentes
chaves tipo H-H e conexões de fio com pinos tipo banana
deslizantes dos orifícios existentes nas hastes.
cair.
magnéticas. Isto fará com que o conjunto se transforme num imã em “U”. Com isso,
posicionar este imã na base acrílica, com o pólo Norte para cima e próximo do
balanço.
utilizar os fios descritos na lista de materiais). Tendo o cuidado de, ao ligar a fonte não deixá-la muito tempo na posição ligado, pois é formado um curto nas entradas
da mesma.
Para esta mesma segunda configuração, porém com os terminais da fonte C.C. invertidos:
Sim, a regra da mão direita é uma mnemônica. Uma mnemônica é um auxiliar de memória. São utilizados para memorizar listas ou fórmulas, e baseia-se em formas simples de memorizar maiores construções, baseados no princípio de que a mente humana tem mais facilidade de memorizar dados quando estes são associados a informação pessoal, espacial ou de caráter relativamente importante.
A regra da mão direita:
Colocando a mão direita com os quatros dedos lado a lado no mesmo plano que a palma da mão e com o polegar levantado nesse plano, aponte o polegar no sentido da corrente que está passando ao longo de um elemento desse condutor, e os demais dedos no sentido do campo magnético para o ponto P(região do espaço próximo ao condutor), onde o campo está sendo determinado. O sentido da força magnética será aquele de trás para frente da mão, isto é, o sentido no qual a mão daria um empurrão (de dentro do papel para fora do papel).
Uma espira retangular percorrida por uma corrente, está mergulhada num campo magnético do imã. O plano da espira forma um ângulo θ com a direção do campo. Nessas condições, a espira gira ao redor do seu eixo por efeito do torque resultante associado às
forças F e - F. Sobre cada um dos quatro lados da espira existe uma força magnética dada por F = i L x B , onde o vetor L tem módulo dado pelo comprimento do lado e direção e sentido dados pela corrente. Assim, as forças que atuam sobre os lados verticais da espira se cancelam mutuamente e são as forças sobre os outros dois lados que originam o torque resultante sobre a espira.
Suponhamos que os lados horizontais possuam comprimento d e os lados verticais comprimento h de acordo com a figura. Como o torque de uma força F em relação a um ponto que se encontra a uma distância d do ponto de aplicação da força é dado T = d x F , e como os torques associados às forças F e - F têm a mesma direção e o mesmo sentido (que é a direção do eixo da espira, no sentido indicado na figura), podemos escrever, para o módulo do torque resultante:
T = 2 (h / 2) (id x B sen 90°) senθ = h. id x B senθ
Sim, estão presentes. O principio de funcionamento dos motores elétricos baseia-se na propriedade de atração e repulsão de um campo eletromagnético. Em qualquer motor a corrente elétrica que passa pelo enrolamento produz um campo eletromagnético (semelhante ao campo magnético de um imã) que é utilizado para movimentar o rotor do motor. O torque magnético produzido, é função da corrente que percorre os condutores do rotor e o campo no qual está inserido.
Os motores elétricos são de grande ajuda no nosso dia-a-dia. Podemos vê-los em dispositivos indispensáveis a uma vida moderna, como em geladeiras, auxiliando o compressor ou em liquidificadores, nos quais são inseridas “hélices” no seu eixo que trituram ou movimentam os alimentos e bebidas. Eles se dividem quanto o tipo de corrente que passa por eles, vejamos alguns exemplos:
Motores de corrente contínua
São motores de custo elevado e, além disso, precisam de uma fonte de corrente contínua, ou de um dispositivo que converta a corrente alternada comum em contínua. Podem funcionar com velocidade ajustável entre amplos limites e se prestam a controles de grande flexibilidade e precisão. Por isso seu uso é restrito a casos especiais em que estas exigências compensam o custo muito mais alto da instalação.
Motores Universais
Se substituirmos os ímãs permanentes dos estatores dos motores corrente continua por eletroímãs e ligarmos (em série) esses eletroímãs no mesmo circuito do rotor e comutador,
dos motores elétricos, no caso das dimensões está diretamente ligado a diminuição do custo de produção e a uma melhor utilização de seu espaço físico por parte das fabricas ou equipamentos, já em relação a emissão de ruídos está ligado a um melhor conforto por parte de quem for operar tais equipamentos.
10 CONCLUSÃO
Os motores elétricos são máquinas de grande importância. A ação da força magnética
que atua em um condutor retilíneo, imerso num campo magnético está relacionada com o
principio de funcionamento dos motores elétricos. O campo magnético é capaz de exercer
forças não apenas sobre imas, mas também sobre condutores percorridos por correntes
elétricas. A força que um campo magnético exerce sobre um condutor percorrido por
corrente pode ser utilizada para realizar trabalho, verifica-se isto nos motores elétricos. A
força magnética ocorre devido ao movimento de cargas elétricas.
