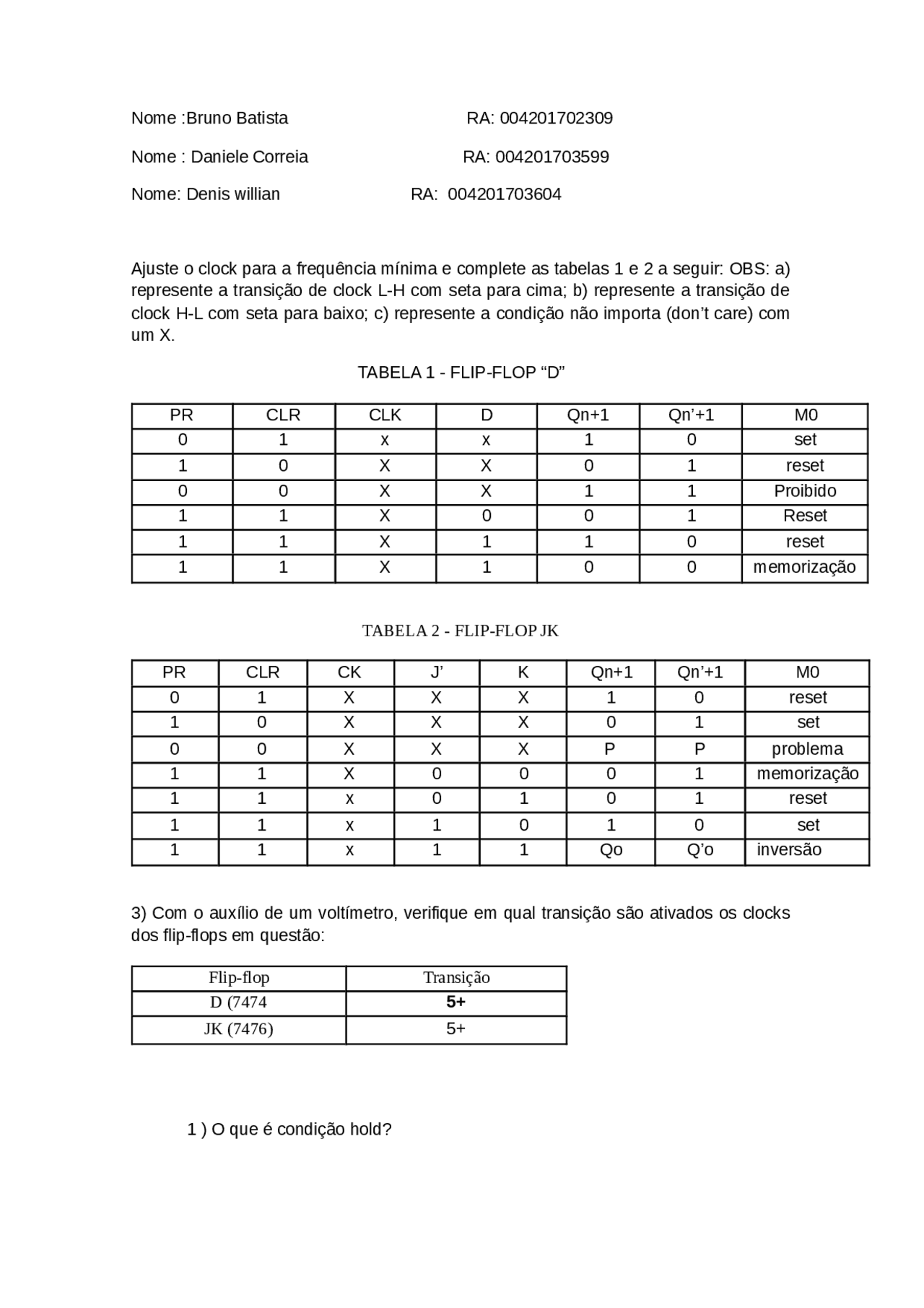

Nome :Bruno Batista RA: 004201702309
Nome : Daniele Correia RA: 004201703599
Nome: Denis willian RA: 004201703604
Ajuste o clock para a frequência mínima e complete as tabelas 1 e 2 a seguir: OBS: a)
represente a transição de clock L-H com seta para cima; b) represente a transição de
clock H-L com seta para baixo; c) represente a condição não importa (don’t care) com
um X.
TABELA 1 - FLIP-FLOP “D”
PR CLR CLK D Qn+1 Qn’+1 M0
0 1 x x 1 0 set
1 0 X X 0 1 reset
0 0 X X 1 1 Proibido
1 1 X 0 0 1 Reset
1 1 X 1 1 0 reset
1 1 X 1 0 0 memorização
TABELA 2 - FLIP-FLOP JK
PR CLR CK J’ K Qn+1 Qn’+1 M0
0 1 X X X 1 0 reset
1 0 X X X 0 1 set
0 0 X X X P P problema
1 1 X 0 0 0 1 memorização
1 1 x 0 1 0 1 reset
1 1 x 1 0 1 0 set
1 1 x 1 1 Qo Q’o inversão
3) Com o auxílio de um voltímetro, verifique em qual transição são ativados os clocks
dos flip-flops em questão:
Flip-flop Transição
D (7474 5+
JK (7476) 5+
1 ) O que é condição hold?
