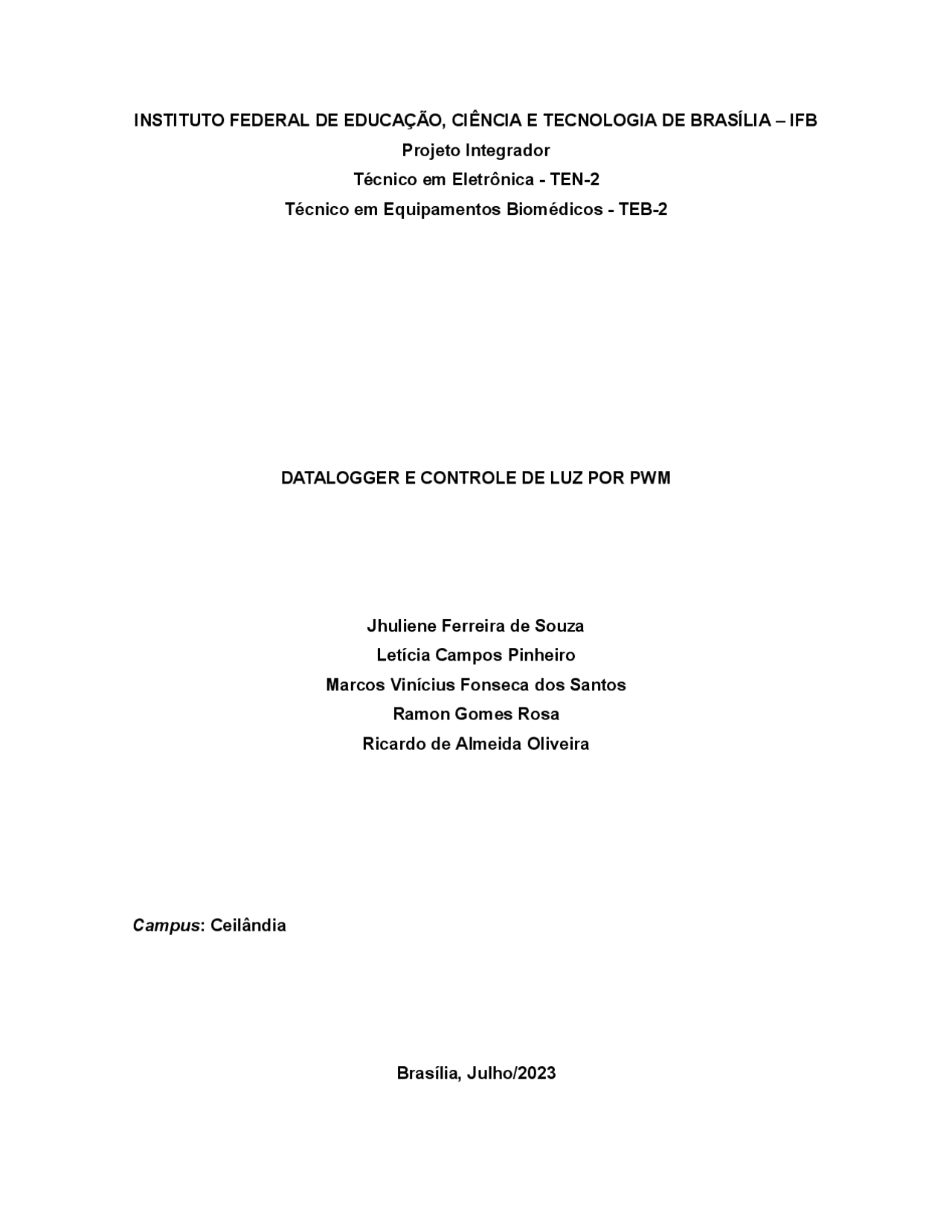

INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE BRASÍLIA IFB
Projeto Integrador
Técnico em Eletrônica - TEN-2
Técnico em Equipamentos Biomédicos - TEB-2
DATALOGGER E CONTROLE DE LUZ POR PWM
Jhuliene Ferreira de Souza
Letícia Campos Pinheiro
Marcos Vinícius Fonseca dos Santos
Ramon Gomes Rosa
Ricardo de Almeida Oliveira
Campus: Ceilândia
Brasília, Julho/2023
pf3
pf4
pf5
pf8
pf9
pfa

Pré-visualização parcial do texto

Baixe Relatório do projeto integrador e outras Manuais, Projetos, Pesquisas em PDF para Matérias técnicas, somente na Docsity!

INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE BRASÍLIA – IFB

Projeto Integrador Técnico em Eletrônica - TEN- Técnico em Equipamentos Biomédicos - TEB- DATALOGGER E CONTROLE DE LUZ POR PWM Jhuliene Ferreira de Souza Letícia Campos Pinheiro Marcos Vinícius Fonseca dos Santos Ramon Gomes Rosa Ricardo de Almeida Oliveira Campus : Ceilândia Brasília, Julho/

1. Introdução

Em diversos hospitais e outras instituições, o controle e a averiguação das condições ambientais tais como temperatura, umidade e luminosidade são de extrema importância dado que algumas coisas são sensíveis à estas condições como por exemplo remédios e vacinas, ou mesmo pacientes em determinadas condições precisam ter um ambiente adequado para não que ter agravamento em sua doença. Tendo em vista este contexto, surgiu ao grupo a ideia de trabalhar com um data logger que um dispositivo que faz a coleta destes dados ambientais, e ao mesmo tempo pensou-se em criar um circuito que permite o controle da luminosidade, trabalhando em conjunto com o primeiro sistema. Assim, os dois sistemas foram planejados e implementados a fim de unificar os conhecimentos adquiridos em todas as disciplinas ao longo semestre e permitindo aos estudantes terem contato direto com o desenvolvimento de projetos eletrônicos e biomédicos.

3. Objetivos geral

Desenvolver dois sistemas, um para analisar as circunstâncias ambientais (datalogger) e outro para regular a iluminação ambiente(circuito pwm).

Objetivos específicos

Desenvolver e apresentar um datalogger de luz, temperatura e umidade preciso, eficiente e de baixo custo, visando aprimorar o monitoramento e controle ambiental em diferentes setores, promovendo o conforto, a segurança e a eficiência. Qualificar o sistema para várias formas de uso, para contribuir no monitoramento e controle efetivo de variáveis climáticas. Pesquisar as limitações e desenvolver uma melhoria dessa tecnologia. Criar aspectos como tamanho compacto, facilidade de instalação e capacidade de comunicação com outros dispositivos. Analogamente, desenvolver também um sistema que permita regular o brilho de uma lâmpada, partindo não só a coleta dos dados ambientais mas também o controle sobre algumas das condições.

Capacitor cerâmica

10nf (103)

Capacitor cerâmica

1nf (102)

Diodos Retificadores

(1n4007)

Mosfet IRFZ44N 1 5 5

Protoboard 1 25 25

Jumpers 1 22 22

Total 58

Figura 1 - módulo PWM para controle do brilho do LED.

Fonte: Autores

Sistema 2:

O segundo sistema(datalogger) mostra a luminosidade ambiental, temperatura e

umidade em tempo real. Se a temperatura for maior que 35 graus o relê é

acionado, a ideia é que um outro dispositivo seja acionado pelo sistema, como

por exemplo uma sirene. Seria possível alterar a condição de acionamento do

relê permitindo por exemplo que um umidificador seja acionado caso a umidade

ambiental não seja adequada para algum lugar.

Lista de componentes Quantidade Preço Preço

Arduino com Cabo USB 1 72 72

Display LCD 16X02 1 21,76 21,

Módulo Relê 1 8,46 8,

Módulo LDR 1 9,9 9,

Sensor Temperatura 1 10 10

Cabos Jumper macho-femea 10 0,2 2

Total 124,

Figura 4 - montagem final do projeto mostrando relê e sensor de temperatura

Fonte:Autores

Figura 5 - Projeto em funcionamento

Fonte:Autores

Figura 6 - Projeto mostrando luminosidade

Fonte:Autores

O projeto funcionou como esperado, coletando as informações de

luminosidade e temperatura, porém não foi possível o envio das informações ao

Excel. O circuito PWM foi implementado com sucesso.

Comparação com os modelos vendidos no mercado:

A montagem total do datalogger custou 124,12 reais, a venda de um

produto similar na internet custa entre 300 e 400 reais. Assim seria possível

vender o projeto por cerca de 300 R$ e obter uma boa margem de lucro.

Fonte:

https://produto.mercadolivre.com.br/MLB-1051440727-datalogger-de-temperatura-umidade-data-logger-us b-envio-hoje-_JM?matt_tool=18956390&utm_source=google_shopping&utm_medium=organic

7. Referências

Nina.Madge Tech Blog. Top 5 uses of data loggers in healthcare settings https://www.madgetech.com/posts/blogs/top-5-uses-of-data-loggers-in-healthcare-settings/ Acesso em 11 jul. 2023 Anexos Código do projeto #include "DHT.h" #include <Wire.h> #include <LiquidCrystal_I2C.h> #define DHTPIN 5 #define DHTTYPE DHT21 // DHT21 (AM2301) #define endereco 0x27 // Endereços comuns: 0x27, 0x3F #define colunas 16 #define linhas 2 #define RelePin 9 // pino ao qual o Módulo Relé está conectado DHT dht(DHTPIN, DHTTYPE); LiquidCrystal_I2C lcd(endereco, colunas, linhas); void setup() { Serial.begin(9600); Serial.println("DHTxx test!"); dht.begin(); lcd.init(); // INICIA A COMUNICAÇÃO COM O DISPLAY lcd.backlight(); // LIGA A ILUMINAÇÃO DO DISPLAY lcd.clear(); // LIMPA O DISPLAY pinMode(RelePin, OUTPUT); digitalWrite(RelePin, LOW); } void loop() { delay(2000); int analogValue = analogRead(A0); float h = dht.readHumidity();

float t = dht.readTemperature(); float f = dht.readTemperature(true); if (isnan(h) || isnan(t) || isnan(f)) { Serial.println("Failed to read from DHT sensor!"); return; } float hif = dht.computeHeatIndex(f, h); float hic = dht.computeHeatIndex(t, h, false); if (t>35) { //se for A digitalWrite(RelePin, LOW); //aciona o pino } if (t<35) { //se for D digitalWrite(RelePin, HIGH); //desativa o pino } Serial.print("Humidade: "); Serial.print(h); Serial.print(" %\t"); Serial.print("Temperatura: "); Serial.print(t); Serial.print(" ºC\t "); Serial.print("Sensação Térmica: "); Serial.print(hic); Serial.print(" *C\t"); Serial.print("Luminosidade = "); Serial.print(analogValue); Serial.print("\n"); lcd.clear(); lcd.setCursor(0, 0); lcd.print("Temp:"); lcd.setCursor(7, 0); lcd.print(t,1); lcd.setCursor(12, 0); lcd.print("C"); lcd.setCursor(0,1); lcd.print("Umid: "); lcd.print(" "); lcd.setCursor(7,1); lcd.print(h,1); lcd.setCursor(12,1); lcd.print("%"); delay(2000);
